Назначение и область применения

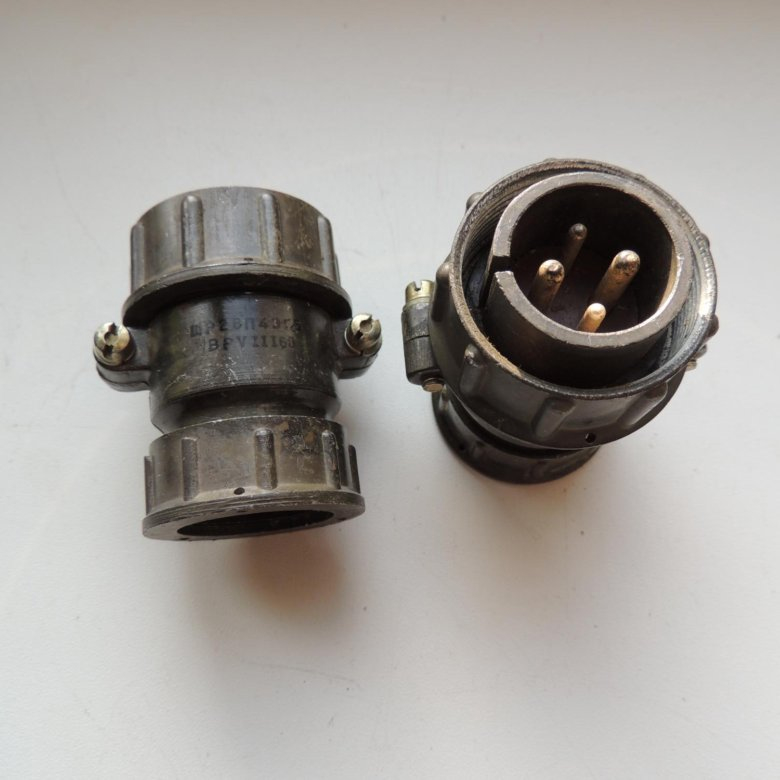

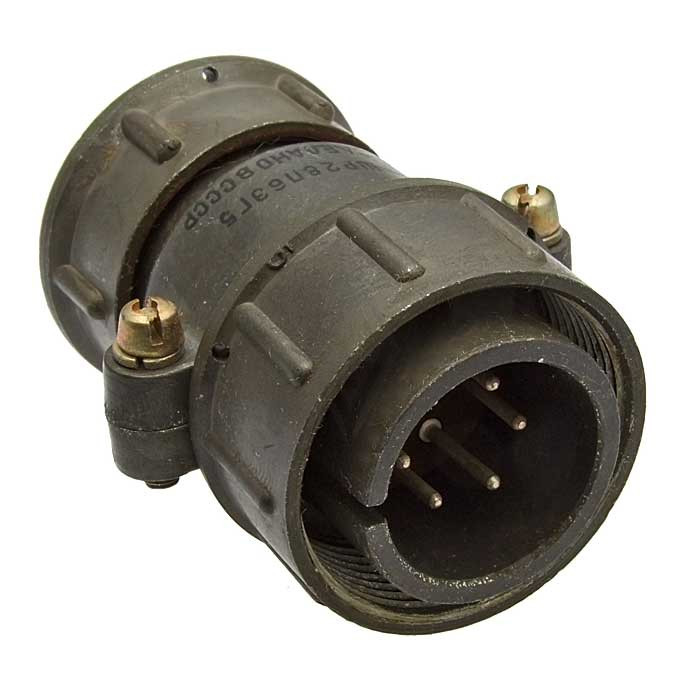

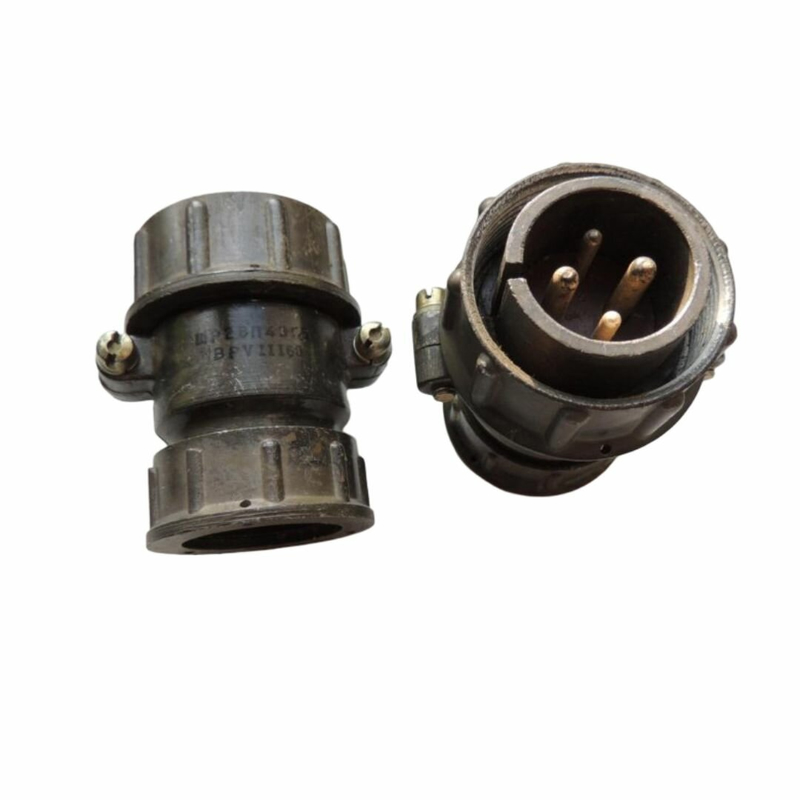

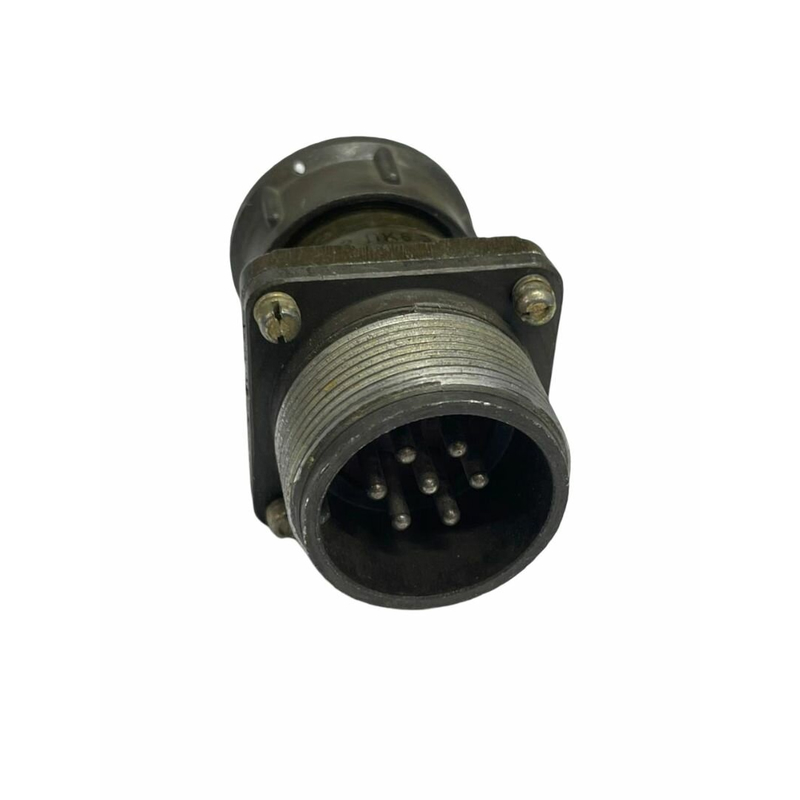

ШР28У6ЭГ5 представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии ШР28. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе стационарного и мобильного оборудования. Соединитель этого типа широко используется в промышленной электронике, контрольно-измерительной аппаратуре, системах автоматизации и приборостроении, где требуется надёжное разъёмное соединение с нормированными электрическими параметрами.

Вилка обеспечивает передачу как электрического питания, так и сигналов управления в цепях, эксплуатируемых при значительных механических нагрузках. Конструкция цилиндрического типа обеспечивает механическую прочность сочленения и защиту контактных элементов от внешних воздействий. Изделие подходит для применения в условиях умеренных вибрационных нагрузок, что подтверждается устойчивостью к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на рабочий ток до 10 А. Максимальное рабочее напряжение для постоянного тока составляет не более 850 В. Частотный диапазон применения по переменному току достигает 3 МГц, что позволяет использовать вилку в низкочастотных цепях различного назначения, включая импульсные и высокочастотные схемы в пределах указанного диапазона.

Количество сочленений составляет 500. Данный параметр определяет ресурс соединителя по числу циклов соединения и разъединения, в течение которых сохраняются стабильные электрические характеристики и механическая целостность контактной группы. Минимальная наработка изделия составляет 1000 часов, что указывает на продолжительный срок службы при эксплуатации в соответствии с назначением.

Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц позволяет использовать вилку в оборудовании, работающем в условиях механических колебаний, включая транспортные и мобильные системы. При этом соединитель сохраняет надёжный электрический контакт и не подвергается самопроизвольному разъединению.

Конструктивные особенности

• Цилиндрический тип корпуса, обеспечивающий механическую прочность и экранирование контактной группы
• Кабельное исполнение для монтажа на провод или кабель
• Рабочий ток до 10 А и максимальное напряжение постоянного тока 850 В
• Частотный диапазон до 3 МГц для переменного тока
• Количество сочленений 500
• Минимальная наработка 1000 часов
• Устойчивость к синусоидальной вибрации от 1 до 5000 Гц

Приёмка

Изделие поставляется с приёмкой «5». Данный вид приёмки определяет порядок контроля качества и документального сопровождения продукции в соответствии с установленными требованиями для соединителей данного класса. Приёмка «5» подтверждает проведение необходимых проверок и испытаний, а также соответствие изделия техническим условиям серии ШР28.

Особенности применения

Вилка ШР28У6ЭГ5 предназначена для работы в составе парного соединения с ответной частью серии ШР28. При монтаже необходимо учитывать электрические параметры цепи, включая рабочий ток, напряжение и частоту сигнала, чтобы не превышать предельно допустимые значения, указанные в характеристиках изделия. Эксплуатация соединителя в пределах заявленных параметров обеспечивает стабильность контакта и длительный ресурс работы.

Изделие может применяться как в стационарных установках, так и в мобильных системах, где требуется периодическое подключение и отключение оборудования. Благодаря нормированному количеству сочленений и устойчивости к вибрационным нагрузкам вилка подходит для использования в условиях умеренных механических воздействий без потери эксплуатационных качеств.
