Назначение и конструкция

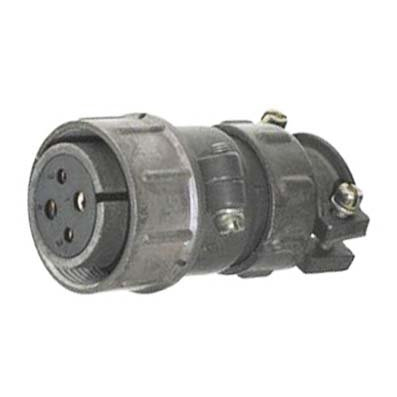

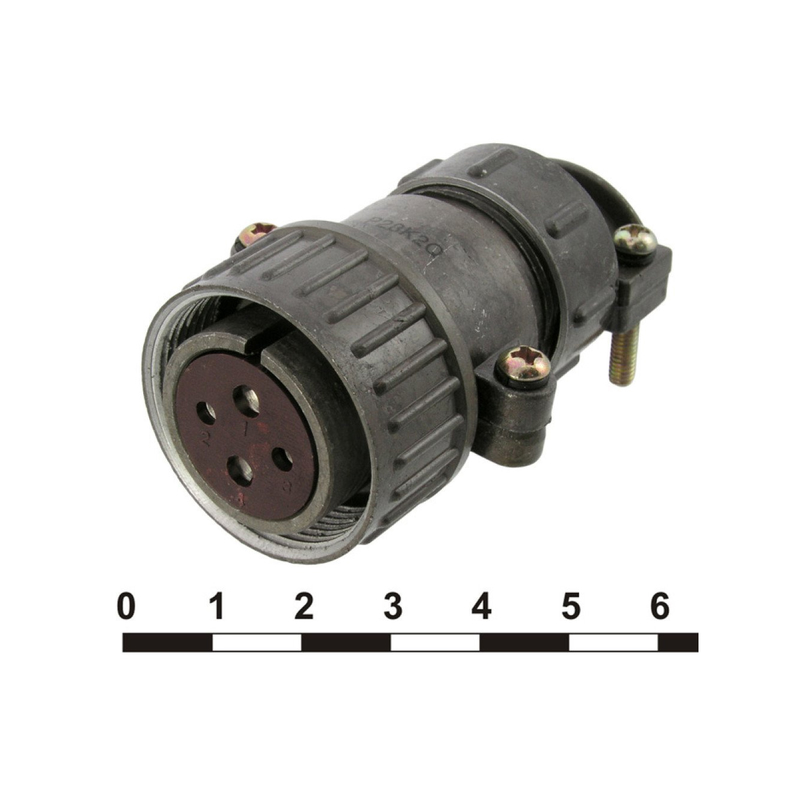

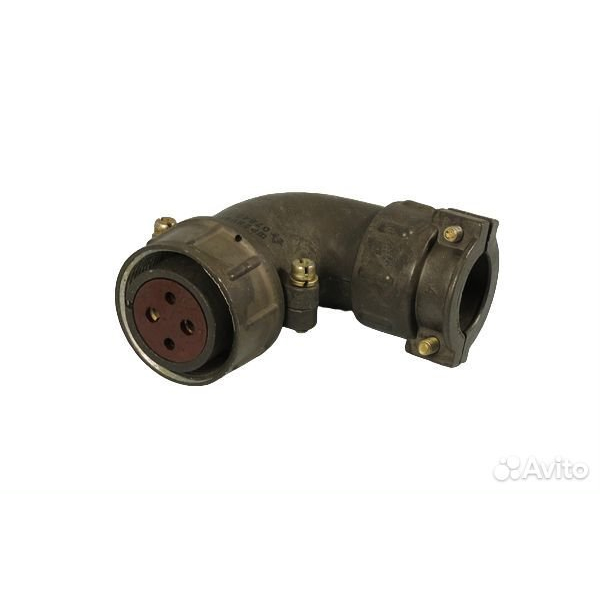

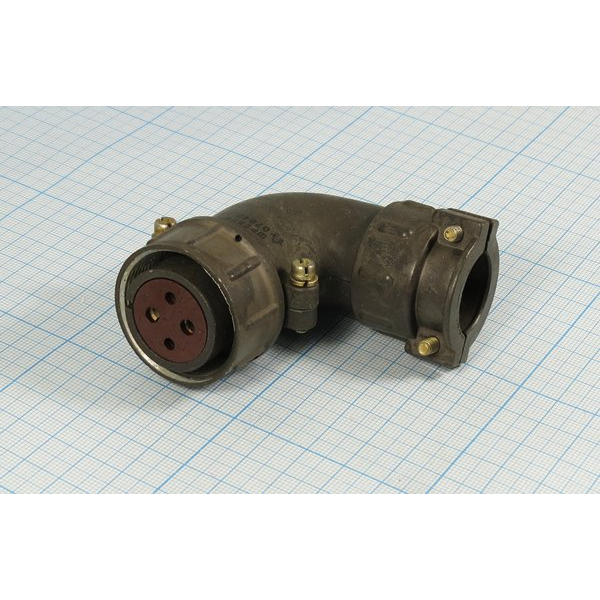

ШР28У4НШ5 — цилиндрическая кабельная розетка серии ШР, предназначенная для соединения кабелей в электрических цепях постоянного и переменного тока, в том числе на частотах до около 3 МГц, при относительно высоких напряжениях и токах. Изделие относится к категории ШР28 и имеет артикул 51404. В конструкции предусмотрен угловой патрубок: кабель выходит под углом к оси корпуса, что может быть удобно при монтаже в ограниченном пространстве.

Розетка выполнена как приёмная часть соединителя. В данном исполнении предусмотрено четыре контакта, а исполнение рассчитано на неэкранированный кабель. Маркировка изделия расшифровывается следующим образом:

1. ШР — тип цилиндрического соединителя.
2. 28 — условный размер корпуса.
3. У — угловой патрубок для выхода кабеля под углом к оси корпуса.
4. 4 — количество контактов, равное четырём.
5. Н — исполнение для неэкранированного кабеля.
6. Ш — розетка, то есть приёмная часть соединения.
7. 5 — сочетание контактов, определяющее конкретную схему и диаметры контактов в данной модификации.

Электрические и эксплуатационные характеристики

Максимальное рабочее напряжение постоянного тока для данной серии составляет до 850 В при амплитудном значении. Для типовых контактов серии ШР указываются следующие параметры: при диаметре 2,5 мм ток может достигать 25 А, при диаметре 3,5 мм — до 50 А на контакт. Сопротивление контактов обычно составляет не более 1 мОм для диаметра 2,5 мм и не более 0,75 мОм для диаметра 3,5 мм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Разъём рассчитан на 500 циклов сочленения и расчленения. Минимальная наработка составляет порядка 1000–5000 часов в зависимости от конкретного исполнения и условий эксплуатации. Срок сохраняемости — не менее 15 лет. Эти параметры характеризуют изделие как соединитель общего назначения с достаточно высоким ресурсом для применения в аппаратуре и монтажных цепях.

Механическая стойкость и условия эксплуатации

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², а также механические удары, включая одиночные и многократные, с пиковыми ускорениями до нескольких тысяч метров в секунду в квадрате. Работоспособность сохраняется в широком температурном диапазоне, который для разных исполнений составляет примерно от минус 60 и минус 10 градусов Цельсия до плюс 60 и плюс 110 градусов Цельсия в зависимости от конкретного исполнения и условий смены температур.

При использовании во внутренних и внешних монтажах требуется дополнительная защита от пыли и влаги. Это особенно важно для наружных соединений и участков, где возможно воздействие атмосферных осадков, конденсата или загрязнений. В остальном конструкция рассчитана на применение в составе радиоэлектронной и радиотехнической аппаратуры, а также в силовых и сигнальных цепях.

Применение

ШР28У4НШ5 применяется как соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре, силовых и сигнальных цепях, а также при внутреннем и внешнем монтаже. Розетка с угловым патрубком может использоваться там, где требуется организовать вывод кабеля под углом к оси корпуса и обеспечить разъёмное соединение электрических цепей.

• Соединение кабелей в цепях постоянного и переменного тока.
• Работа в составе радиоэлектронной и радиотехнической аппаратуры.
• Использование в силовых и сигнальных цепях.
• Внутренний и внешний монтаж при дополнительной защите от пыли и влаги.

Для точного подбора под конкретный монтаж следует уточнить схему контактов и габаритные размеры корпуса по чертежу или каталогу завода-изготовителя. Производитель в предоставленных данных не указан. В характеристиках товара указан год 2024, артикул 51404, категория ШР28.
