Назначение изделия

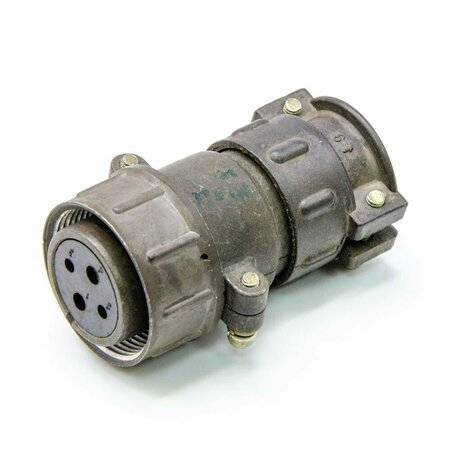

ШР28У4НШ5-К — кабельная розетка цилиндрического соединителя серии ШР, предназначенная для надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется как соединитель общего назначения в приборах, работающих на постоянном или переменном токе с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка рассчитана на эксплуатацию в составе кабельных сборок и обеспечивает механическое и электрическое сочленение с ответной частью соединителя.

Конструктивные особенности

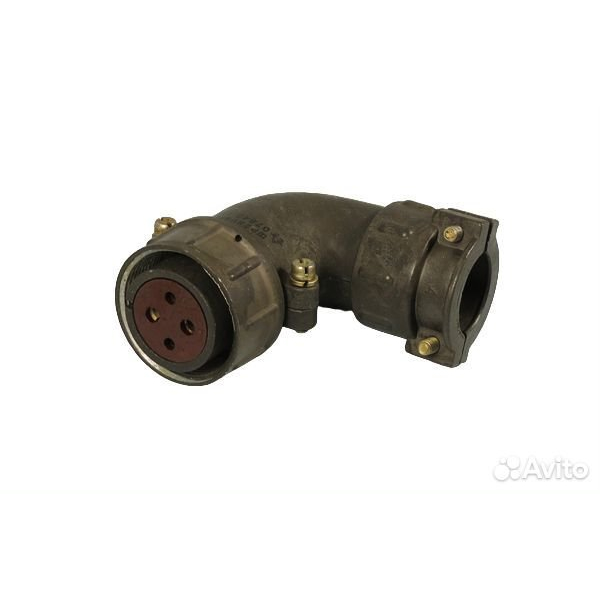

Розетка выполнена с угловым патрубком для неэкранированного кабеля. Условный размер корпуса — 28, число контактов — 4. Корпус изготавливается из алюминиевого сплава, часто с оксидированием, что придаёт поверхности стойкость к внешним воздействиям. Контакты съёмные, выполнены в виде круглых гнёзд из латуни. Соединение с ответной частью — резьбовое, что обеспечивает надёжную фиксацию при механических нагрузках. Монтаж возможен пайкой или кабельным способом.

Технические характеристики

• Максимальное рабочее напряжение: 850 В постоянного тока (амплитудное значение).
• Рабочий ток: до 25 А на контакты диаметром 2,5 мм, до 50 А на контакты диаметром 3,5 мм — в зависимости от исполнения.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Количество сочленений-расчленений: 500 циклов.
• Температурный диапазон: от минус 60 до плюс 85 градусов Цельсия.
• Вибрация: синусоидальная до 5000 Гц с ускорением 300 м/с² (30 g).
• Механический удар: до 5000 м/с² (500 g) одиночного действия.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: до 15 лет.

Условия эксплуатации и применение

Соединитель подходит для внутреннего и наружного применения при защите от пыли и влаги. Климатическое исполнение — УХЛ. Изделие выдерживает влажность до 98 процентов и давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Розетка применяется в составе электрических цепей радиоэлектронной и радиотехнической аппаратуры, в приборах и устройствах, где требуется разъёмное соединение кабельных линий с возможностью многократного сочленения и расчленения.

Сведения о приёмке и партии

Приёмка изделия — «5». Год выпуска партии — 06-16. Производитель в данных о товаре не указан. Артикул изделия — 41243. Изделие относится к категории ШР28.
