Назначение изделия

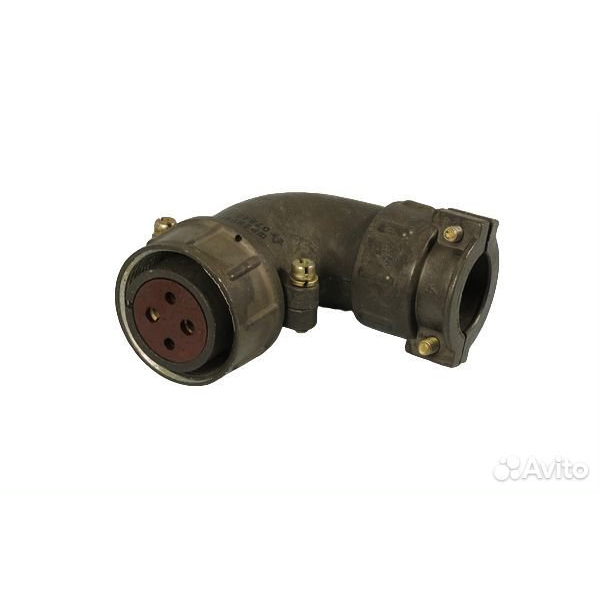

ШР28У4НШ5 РОЗЕТКИ «5» — цилиндрический электрический соединитель общепромышленного назначения. Розетка предназначена для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, а также в различных промышленных устройствах, где требуется надёжное кабельное соединение.

Розетка выполняет роль кабельной части цилиндрического разъёма и обеспечивает электрическую стыковку с ответной частью. Артикул изделия — 41242, категория — ШР28.

Конструктивные особенности

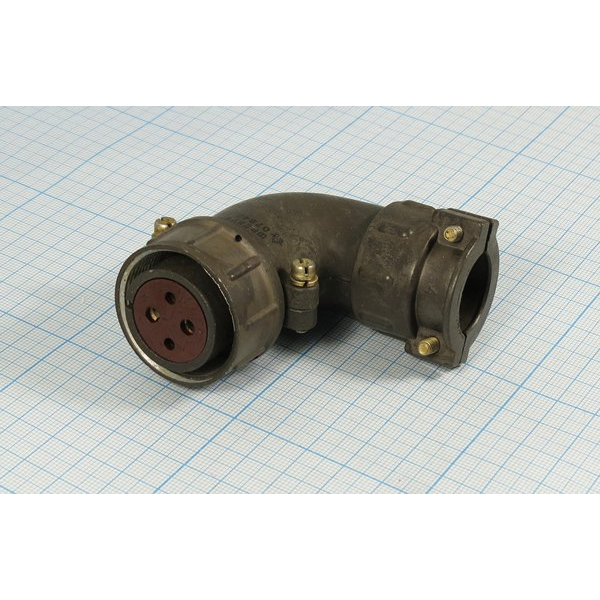

Корпус розетки имеет угловой патрубок, что отражено в обозначении буквой «У». Конструкция предназначена для неэкранированного кабеля. Фиксация соединения осуществляется по резьбе, что обеспечивает механическую стойкость стыка при эксплуатации. Розетка оснащена четырьмя контактами.

• Тип разъёма — цилиндрический электрический соединитель.
• Исполнение корпуса — угловой патрубок.
• Тип кабеля — неэкранированный.
• Способ фиксации — по резьбе.
• Количество контактов — четыре.
• Приемка — «5».
• Год выпуска — 92.

Основные технические параметры

Максимальное рабочее напряжение постоянного тока составляет до 850 В. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Электрическая нагрузка зависит от диаметра контактов: при разных диаметрах, например 2,5 и 3,5 мм, допустимый рабочий ток обычно лежит в диапазоне примерно от 25 до 50 А на контакт.

Разъём рассчитан на не менее 500 циклов сочленений-расчленений. Минимальная наработка составляет около 1000 часов. Срок сохраняемости — не менее 15 лет.

Условия эксплуатации и надёжность

Соединитель предназначен для работы в широком диапазоне температур, обычно порядка от минус 60 до плюс 85 градусов Цельсия, в зависимости от конкретного исполнения. Изделие может применяться как внутри, так и снаружи оборудования при дополнительной защите от пыли и влаги.

Разъём выдерживает синусоидальную вибрацию и механические удары, что делает его пригодным для использования в условиях повышенных вибрационных и ударных нагрузок. Совокупность этих свойств позволяет применять розетку в составе ответственных промышленных и радиотехнических систем.

Область применения

1. Радиоэлектронная и радиотехническая аппаратура.
2. Промышленные устройства с цилиндрическими разъёмами.
3. Цепи постоянного и переменного тока частотой до 3 МГц.
4. Системы, работающие при повышенных вибрационных и ударных нагрузках.
5. Внутреннее и наружное оборудование при дополнительной защите от пыли и влаги.

Розетка ШР28У4НШ5 сочетает четыре контакта, угловой патрубок корпуса и резьбовую фиксацию, что делает её удобной для монтажа неэкранированного кабеля в составе цилиндрического разъёма. Приемка «5» подтверждает соответствие изделия установленным требованиям по данной категории.
