Назначение и область применения

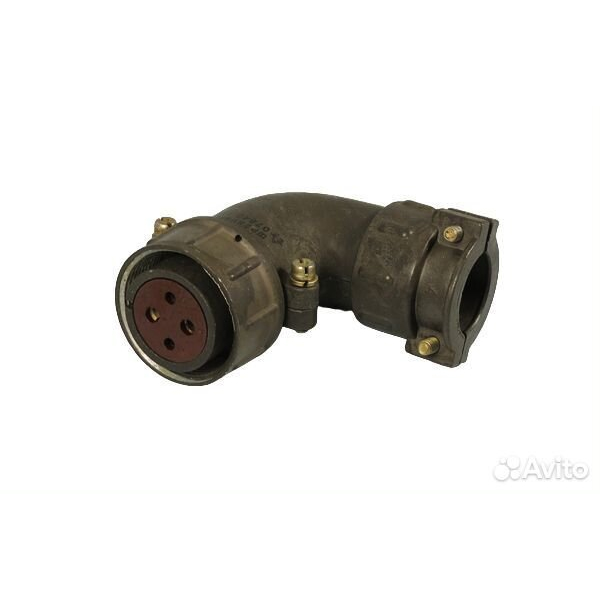

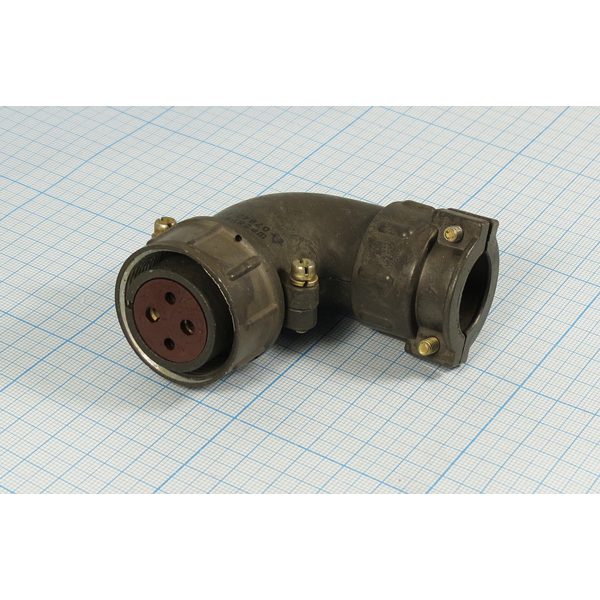

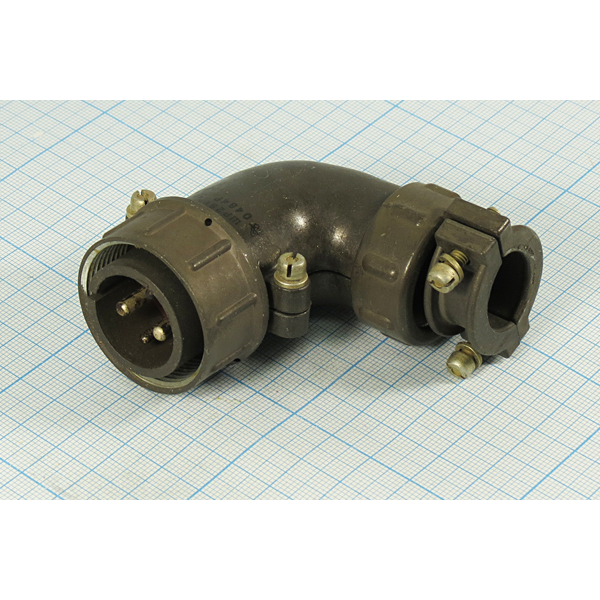

Кабельная розетка ШР28У4НШ «5» представляет собой цилиндрический электрический соединитель серии ШР с угловым патрубком. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструкция с угловым выводом кабеля позволяет эффективно использовать розетку в условиях ограниченного монтажного пространства, где прямое подсоединение кабеля затруднено или нецелесообразно.

Соединитель рассчитан на внутреннее и наружное применение в исполнении УХЛ. При эксплуатации вне помещений необходимо обеспечивать защиту от прямого воздействия пыли и влаги, что достигается применением соответствующих уплотнительных элементов и кабельных вводов.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР28У4НШ содержит информацию о ключевых параметрах изделия:

• ШР — тип соединителя общего назначения;
• 28 — условный диаметр корпуса, 28 мм;
• У — угловое расположение патрубка относительно оси корпуса;
• 4 — количество контактов;
• НШ — гайка патрубка, предназначенная для фиксации неэкранированного кабеля.

Корпус розетки цилиндрической формы обеспечивает надежное сочленение с ответной частью соединителя. Угловой патрубок позволяет выводить кабель под углом, что упрощает монтаж в стеснённых условиях и снижает механическую нагрузку на место ввода кабеля. Гайка патрубка надёжно фиксирует неэкранированный кабель, исключая его смещение и повреждение контактных соединений в процессе эксплуатации.

Технические характеристики

Соединитель ШР28У4НШ «5» обладает следующими электрическими параметрами:

• максимальное рабочее напряжение постоянного тока — 850 В;
• сопротивление контактов — от 0,15 до 2,5 мОм в зависимости от диаметра контактов (диапазон диаметров от 1,5 до 9 мм);
• сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
• ресурс по сочленениям-расчленениям — не менее 500 циклов;
• минимальная наработка — 5000 часов.

Параметры электрической прочности и сопротивления изоляции гарантируют стабильную работу соединителя в составе аппаратуры при номинальных нагрузках. Контактная группа рассчитана на длительную эксплуатацию без потери качества соединения.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействующих факторов:

• температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия, при смене температур допускается кратковременное повышение до плюс 110 градусов Цельсия;
• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• многократные удары с ускорением до 350 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате;
• пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени паскаля.

Указанные характеристики подтверждают пригодность розетки для применения в аппаратуре, эксплуатируемой в жёстких климатических и механических условиях, включая авиационную, наземную и промышленную технику.

Особенности приёмки «5»

Обозначение приёмки «5» указывает на проведение приёмо-сдаточных испытаний в соответствии с установленными требованиями для данной категории продукции. Изделие прошло контроль электрических параметров, проверку целостности изоляции и механической работоспособности сочленения. Розетка пригодна для установки в аппаратуру ответственного назначения, где требуется подтверждённое качество каждого экземпляра.

Соединитель ШР28У4НШ «5» применяется совместно с ответными вилками серии ШР соответствующего типоразмера. При выборе ответной части необходимо учитывать количество контактов, условный диаметр корпуса 28 мм и тип кабельного ввода.
