Назначение соединителя

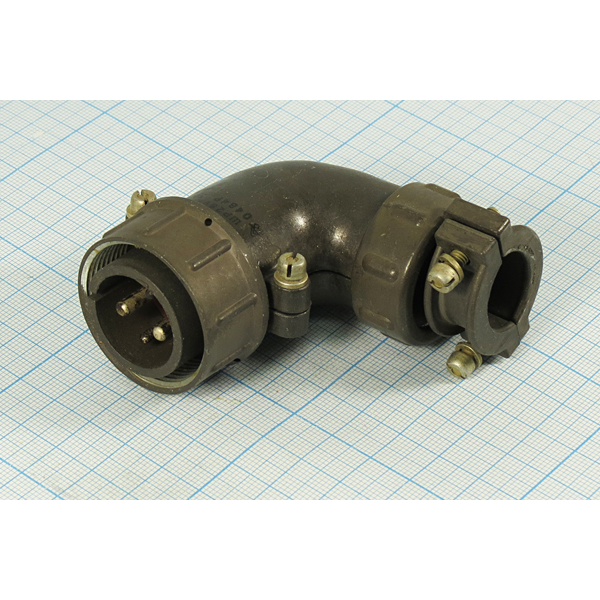

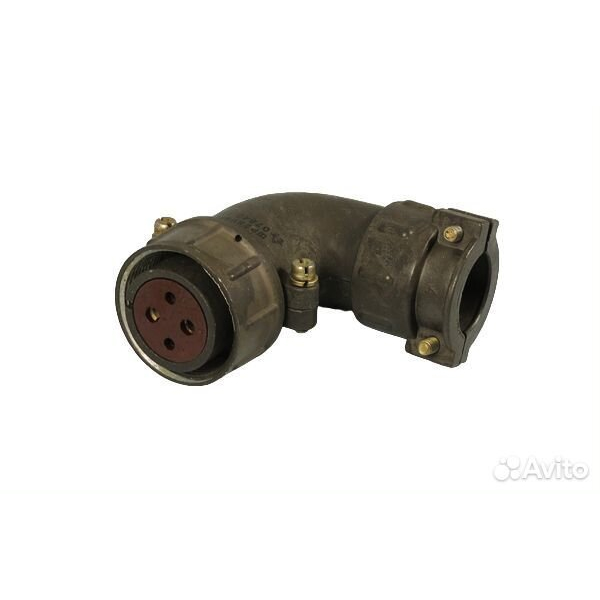

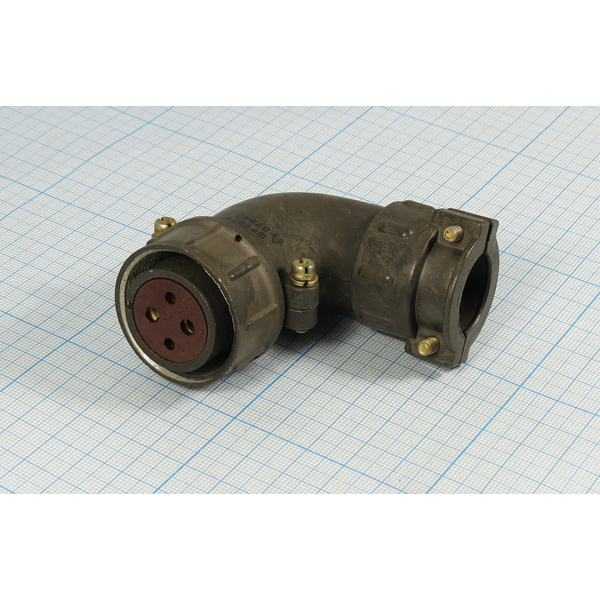

ШР28У4НШ Нур «5» (артикул 9829) — кабельная розетка цилиндрического соединителя серии ШР с угловым патрубком для неэкранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется в радиоэлектронной и радиотехнической аппаратуре как общепромышленный разъём общего назначения и относится к категории ШР28.

Конструктивное исполнение рассчитано на работу в составе кабельных сборок, где требуется угловой ввод кабеля и надёжная фиксация ответной части. Индекс «Нур «5»» указывает на конкретную схему расположения четырёх контактов, условный размер корпуса 28 мм, тип «У» (угловой патрубок), «НШ» (гайка для неэкранированного кабеля) и исполнение «розетка».

Подтверждённые технические особенности

Электрические параметры

• Максимальная токовая нагрузка: до 150 А (общая).
• Ток на контактах диаметром 2,5 мм — 25 А.
• Ток на контактах диаметром 3,5 мм — 50 А.
• Сопротивление контактов: от 1 до 2,5 мОм в зависимости от диаметра.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частота коммутируемых цепей: до 3 МГц.

Ресурс и механическая стойкость

• Количество сочленений-расчленений: 500 циклов.
• Наработка: минимум от 1000 до 5000 часов.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении 300 м/с².
• Механические удары: одиночный до 5000 м/с², многократный 350 м/с².
• Линейное ускорение: 2000 м/с².

Условия эксплуатации

• Температурный диапазон: от минус 60 °C до плюс 60 °C, смена температуры до плюс 110 °C.
• Пониженное давление: до 1,3 × 10⁻⁴ Па.
• Климатическое исполнение УХЛ, допускается внутреннее и наружное применение с защитой от пыли и влаги.

Применение и приёмка

Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется передача значительных токов при умеренных напряжениях и работа в жёстких климатических условиях. Угловой патрубок упрощает прокладку кабеля в стеснённом пространстве корпуса прибора, а гайка для неэкранированного кабеля обеспечивает механическую фиксацию и защиту места ввода от пыли и влаги.

Приёмка изделия — «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции. Розетка серии ШР28 с четырьмя контактами подходит для построения разъёмных соединений в составе кабельных сборок, блоков питания и силовых цепей аппаратуры общего назначения.

Краткая сводка

1. Тип изделия: кабельная розетка с угловым патрубком, неэкранированный кабель.
2. Серия и типоразмер: ШР28, условный размер корпуса 28 мм.
3. Число контактов: четыре, схема «Нур «5»».
4. Производитель: Нур.
5. Артикул: 9829.
6. Приёмка: «5».
