Назначение и область применения

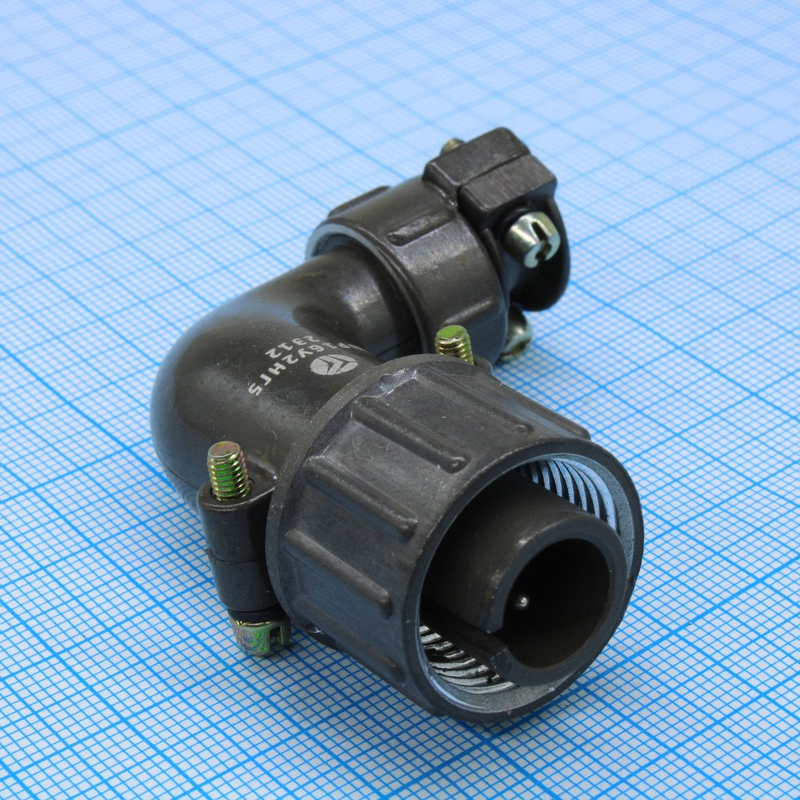

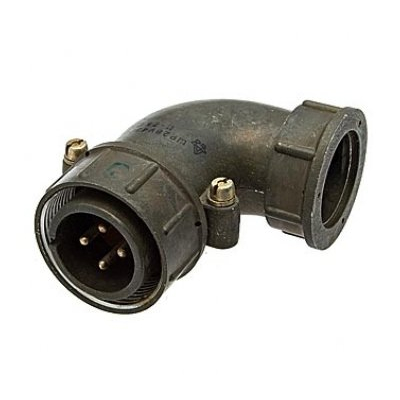

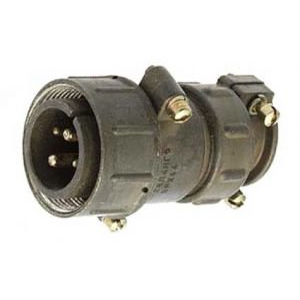

ШР28У4НГ5 с артикулом 51403 — кабельная вилка из серии разъёмов «Каскад», предназначенная для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории ШР28 и выпускается производителем «Каскад».

Это негерметичный соединитель климатического исполнения УХЛ для внутреннего и наружного применения при защите от пыли и влаги. Такой характер исполнения важно учитывать при выборе места установки: вилка не рассчитана на работу в условиях прямого воздействия влаги без дополнительной защиты.

Конструкция и маркировка

Соединитель имеет четыре контакта: два диаметром 2,5 мм и два диаметром 3,5 мм. Материал контактов — серебро или никель. В конструкции предусмотрены угловой патрубок и гайка патрубка, что отражено в обозначении изделия.

• ШР — тип разъёма;
• 28 — условный размер корпуса;
• У — угловой патрубок;
• 4 — число контактов;
• Н — исполнение для неэкранированного кабеля;
• Г — гайка патрубка;
• 5 — исполнение.

Маркировка позволяет быстро определить основные конструктивные особенности вилки: тип разъёма, размер корпуса, наличие углового патрубка, число контактов и исполнение для неэкранированного кабеля.

Электрические характеристики

Вилка рассчитана на работу с высокими токами и напряжением. Основные электрические параметры приведены ниже.

• Максимальная токовая нагрузка — 35 А на контакт диаметром 2,5 мм и 50 А на контакт диаметром 3,5 мм;
• Суммарная токовая нагрузка — до 150 А;
• Рабочее напряжение — до 850 В;
• Сопротивление контакта — не более 1 мОм для диаметра 2,5 мм и не более 0,75 мОм для диаметра 3,5 мм;
• Сопротивление изоляции — не менее 5000 МОм.

Указанные параметры определяют применение вилки в цепях, где требуется передача значительного тока при сохранении стабильного контакта.

Условия эксплуатации и надёжность

Рабочая температура составляет от минус 60 до плюс 60 °C, кратковременно допускается нагрев до плюс 110 °C. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 м/с², одиночный удар с ускорением 5000 м/с² и многократный удар с ускорением 350 м/с².

• Минимальная наработка — 1000 часов;
• Количество соединений и расоединений — 500;
• Работа при пониженном давлении — до 1,3 на 10 в минус четвёртой степени паскаля.

Такие показатели подтверждают пригодность вилки для условий с вибрационными и ударными нагрузками, характерными для промышленной радиоэлектронной аппаратуры.

Практическое применение

Разъём подходит для промышленных систем, где важны виброустойчивость и высокие токи. Его применяют в радиоэлектронной и радиотехнической аппаратуре для соединения цепей с рабочим напряжением до 850 В и суммарной токовой нагрузкой до 150 А.

При монтаже следует учитывать негерметичное исполнение и предусматривать защиту от пыли и влаги. Для неэкранированного кабеля предусмотрено соответствующее исполнение, а угловой патрубок с гайкой упрощает организацию ввода кабеля в аппаратуру.

В карточке товара указан год: 2024.
