ШР28У4НГ5 ВИЛКИ 2024г
Технические характеристики

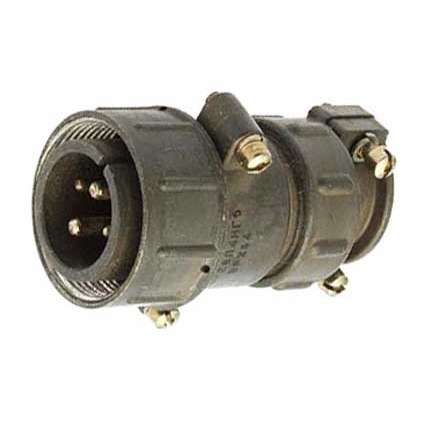

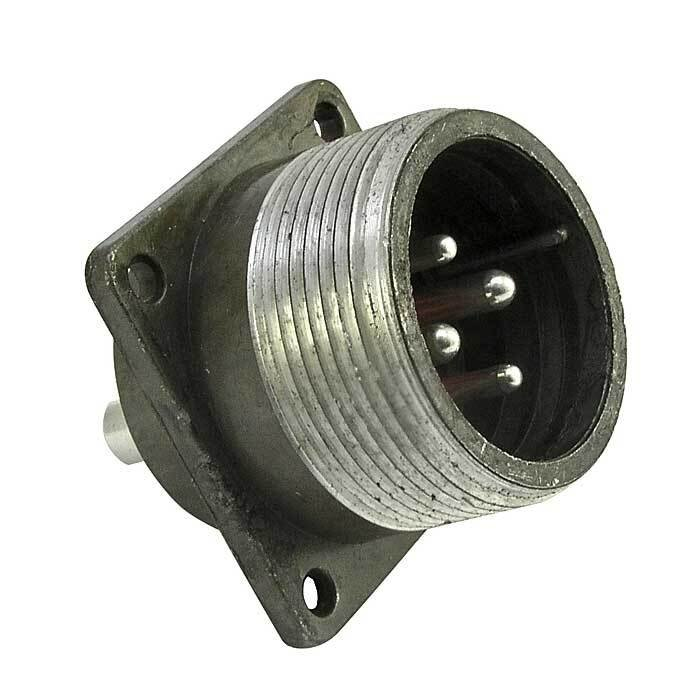

ШР28У4НГ5 — это вилка цилиндрического соединителя из серии ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Она применяется для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение), подходит для внутреннего монтажа в климатическом исполнении УХЛ и наружного при защите от пыли и влаги.
Соединитель имеет 4 контакта: 2 шт. диаметром 2,5 мм (рабочий ток 25 А, сопротивление 1 мОм) и 2 шт. диаметром 3,5 мм (рабочий ток 50 А, сопротивление 0,75 мОм). Покрытие контактов — серебро, сопротивление изоляции — не менее 5000 МОм, количество сочленений-расчленений — до 500.
Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и пониженное давление 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов.
ШР — тип соединителя (негерметичный); 28 — условный размер корпуса; У — угловое исполнение патрубка; 4 — число контактов; Н — гайка для неэкранированного кабеля; Г — вилка; 5 — комбинация контактов.
Описание
Назначение и применение
ШР28У4НГ5 — вилка цилиндрического соединителя серии ШР. Изделие предназначено для соединения электрических цепей в электро- и радиоаппаратуре. Оно рассчитано на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В амплитудного значения.
Вилка подходит для внутреннего монтажа в климатическом исполнении УХЛ. Для наружного применения её можно использовать при защите от пыли и влаги, поскольку соединитель ШР относится к негерметичному типу.
Конструктивные и электрические особенности
Контактная группа
Соединитель имеет четыре контакта. Два контакта диаметром 2,5 мм рассчитаны на рабочий ток 25 А, сопротивление контакта составляет 1 мОм. Ещё два контакта диаметром 3,5 мм рассчитаны на рабочий ток 50 А, сопротивление контакта составляет 0,75 мОм.
- Покрытие контактов — серебро.
- Сопротивление изоляции — не менее 5000 МОм.
- Количество сочленений-расчленений — до 500.
Электрический режим
Изделие работает при постоянном и переменном токе частотой до 3 МГц. Максимальное напряжение составляет до 850 В амплитудного значения. Указанные параметры относятся к электрическим цепям электро- и радиоаппаратуры.
Условия эксплуатации и надёжность
Рабочая температура — от минус 60 до плюс 60 градусов Цельсия; с учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия. Минимальная наработка составляет 1000 часов.
- Вибрация — от 1 до 5000 Гц с ускорением 300 м/с².
- Удары — до 5000 м/с².
- Пониженное давление — 1,3 умножить на 10 в минус четвёртой степени Па.
Вилка выдерживает указанные механические и климатические воздействия. Для наружной эксплуатации требуется защита от пыли и влаги, так как исполнение соединителя негерметичное.
Расшифровка обозначения и сведения карточки

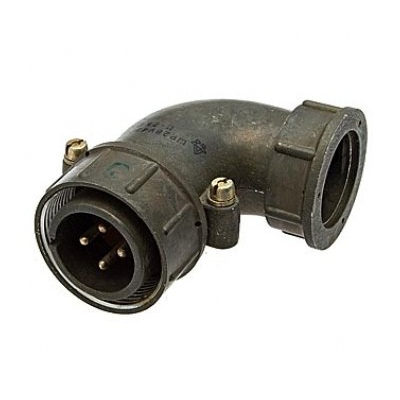

Обозначение ШР28У4НГ5 расшифровывается так: ШР — тип соединителя, негерметичный; 28 — условный размер корпуса; У — угловое исполнение патрубка; 4 — число контактов; Н — гайка для неэкранированного кабеля; Г — вилка; 5 — комбинация контактов.
- Название: ШР28У4НГ5 ВИЛКИ.
- Артикул: 51402.
- Категория: ШР28.
- Год: 2024.
- Производитель: не указан.
