Назначение разъёма ШР28У4НГ

ШР28У4НГ представляет собой цилиндрический низкочастотный электрический разъём, выполненный в негерметичном исполнении и относящийся к серии ШР. Устройство предназначено для организации надёжного разъёмного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в цепях постоянного и переменного тока общего промышленного назначения, где требуется стабильный электрический контакт при эксплуатации в различных климатических условиях.

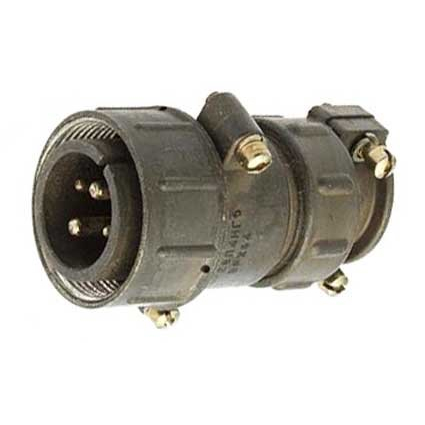

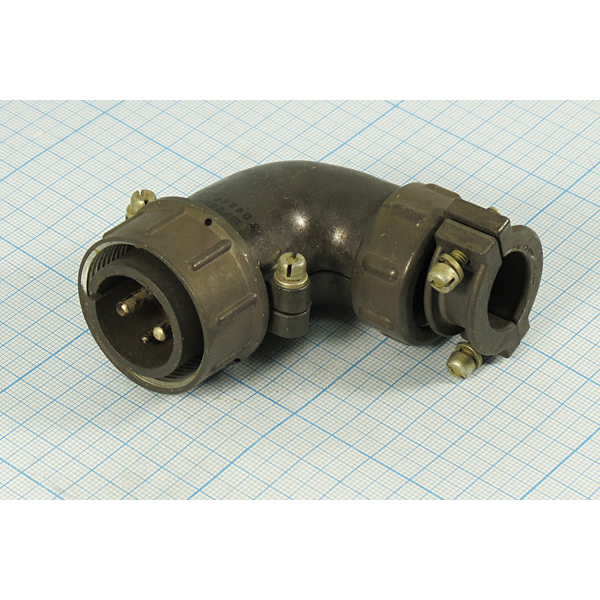

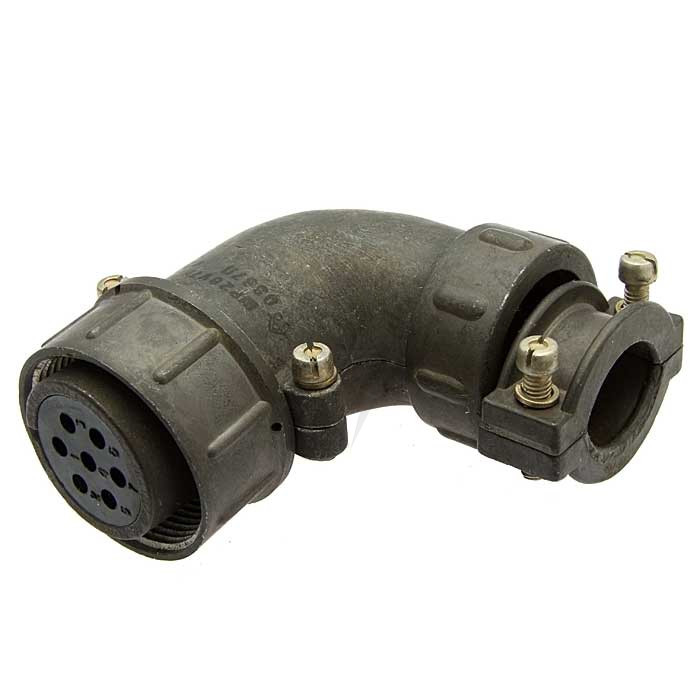

Конструкция разъёма допускает использование как в блочном, так и в кабельном исполнении, что расширяет область применения изделия при компоновке аппаратуры. ШР28У4НГ подходит для внутреннего монтажа методом объёмной пайки. Наличие углового патрубка обеспечивает удобный вывод кабеля в ограниченном пространстве корпуса оборудования, а резьбовая фиксация гарантирует надёжное механическое соединение ответных частей.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР28У4НГ содержит сведения об основных параметрах соединителя и его конструктивном исполнении. Расшифровка обозначения построена по стандартной схеме, принятой для серии ШР:

• ШР — тип соединителя, негерметичный цилиндрический разъём;
• 28 — условный размер корпуса, соответствующий диаметру около 28 мм;
• У — угловой патрубок, предусмотренный для кабельной части;
• 4 — количество контактов в разъёме;
• Н — гайка, предназначенная для фиксации неэкранированного кабеля;
• Г — указание на конкретный вариант исполнения изделия.

Разъём состоит из двух ответных частей — вилки и розетки. Механическое соединение частей осуществляется с помощью резьбовой фиксации, что исключает самопроизвольное разъединение при вибрационных нагрузках. Для предотвращения неправильного сочленения предусмотрена одношпоночная поляризация, обеспечивающая однозначное взаимное расположение контактов.

Технические характеристики

ШР28У4НГ рассчитан на работу с максимальным напряжением постоянного тока до 850 В. Параметры контактной группы зависят от диаметра контактов, который варьируется в пределах от 1,5 до 9 мм. Сопротивление контактов составляет от 0,15 до 2,5 мОм в зависимости от типоразмера, а рабочий ток на один контакт достигает 50 А. Указанные характеристики подтверждают пригодность разъёма для использования в силовых и сигнальных цепях.

Условия эксплуатации

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, при смене температур допускается кратковременное воздействие до плюс 110 градусов Цельсия. Разъём устойчив к вибрационным нагрузкам с ускорением до 300 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц. Конструкция выдерживает ударные воздействия с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Допускается эксплуатация при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Применение

ШР28У4НГ применяется в промышленной радиоэлектронной аппаратуре, измерительном оборудовании, системах связи и других устройствах, где необходимо надёжное разъёмное соединение с защитой от внешних механических воздействий. Климатическое исполнение УХЛ позволяет использовать разъём в регионах с умеренным и холодным климатом, включая неотапливаемые помещения и наружные установки при условии соблюдения требований по монтажу.

Монтаж разъёма выполняется пайкой объёмным способом, что обеспечивает высокое качество электрического контакта и ремонтопригодность соединения. Артикул изделия — 9827, категория — ШР28.
