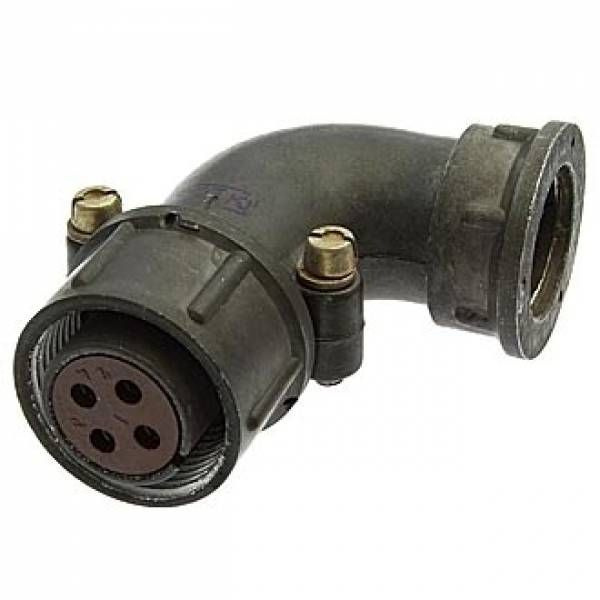

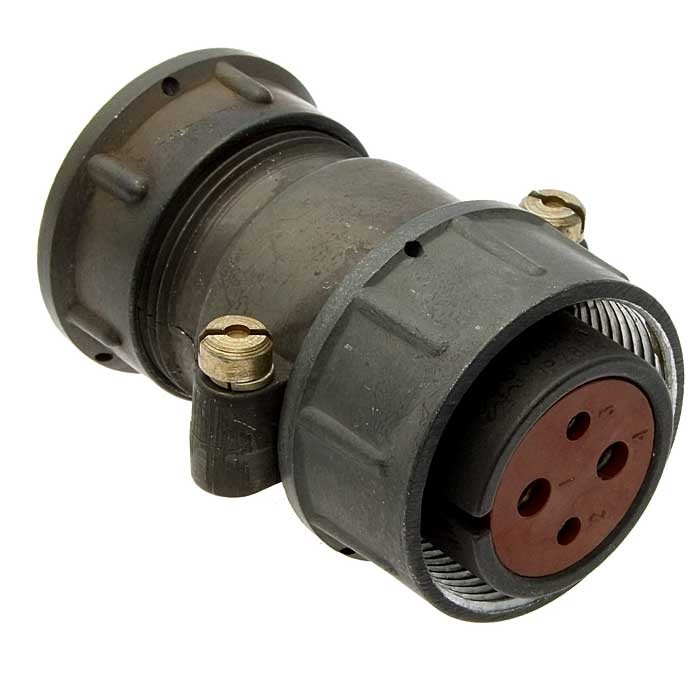

ШР28У4ЭШ8 (или СШР28У4ЭШ8) — это кабельная розетка из серии цилиндрических низкочастотных соединителей СШР/ШР общего назначения.

Назначение

Она применяется в радиоэлектронной и радиотехнической аппаратуре для надежного блочного соединения электрических цепей, включая измерительные приборы.

Конструкция

Розетка имеет угловой патрубок с гайкой для экранированного кабеля, резьбовое сочленение и выполнена из металла. Это кабельная часть соединителя (пара — вилка и розетка), условный размер корпуса — 28 мм, 4 контакта диаметром 2,5 мм с серебряным покрытием.

Характеристики

Рабочий ток — 25 А, максимальное напряжение постоянного тока — 850 В. Сопротивление контактов — не более 1–1,3 мОм, изоляции — не менее 5000 МОм.

Условия эксплуатации

Климатическое исполнение УХЛ (умеренный и холодный), температура от -60 до +70°C (или до +85°C). Выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с², пониженное давление до 1,3·10⁻⁴ Па.

Надежность

Количество сочленений-расчленений — 500, наработка — не менее 1000 часов, срок сохраняемости — 15–25 лет.
