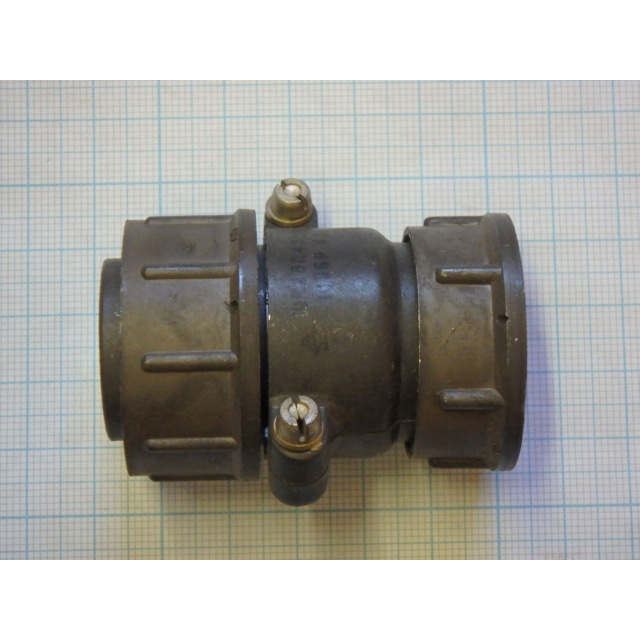

Соединители ШР28У4ЭШ5 — это розетки кабельного типа, предназначенные для работы в электрических цепях постоянного или переменного тока (частотой до 3 МГц) с напряжением до 850 В. Они используются для внутреннего и наружного монтажа, при условии защиты от пыли и воды, в климатическом исполнении УХЛ.

Общие характеристики и конструкция :

• Соединители ШР состоят из двух частей: вилки и розетки, которые могут быть приборными (блочными) или кабельными.

• Сочленение соединителей резьбовое, с одношпоночной поляризацией корпусов.

• Контакты имеют покрытие из серебра или никеля.

Технические характеристики ШР28У4ЭШ5 :

• Вид сочленения: резьбовое.

• Поляризация корпуса: одношпоночная.

• Покрытие контактов: серебро, никель.

• Максимальное напряжение: 850В.

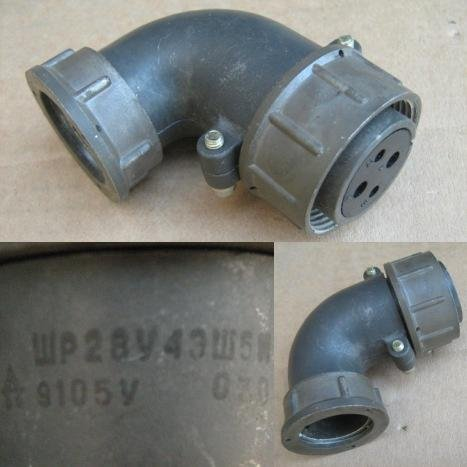

Расшифровка условного обозначения :

• ШР — тип соединителя.

• 28 — условный размер корпуса.

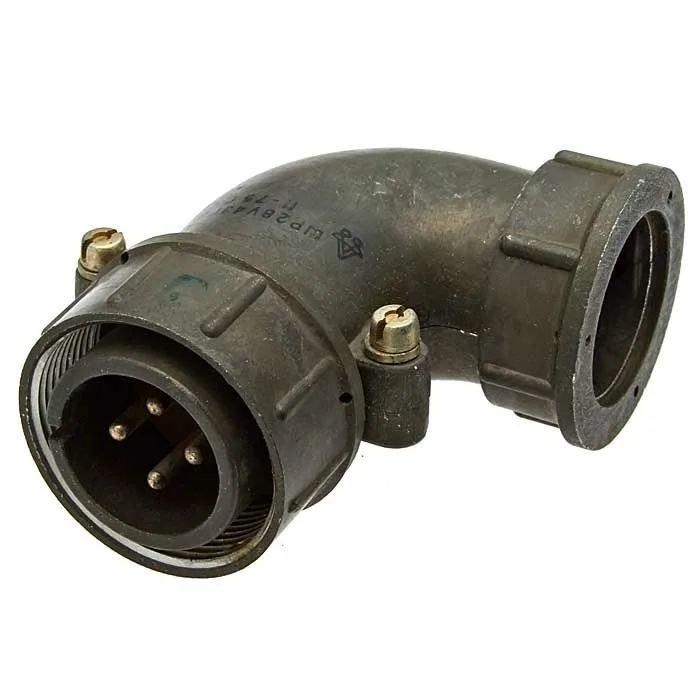

• У — конструктивное исполнение кабельной части с угловым патрубком.

• 4 — количество контактов.

• Э — для экранированного кабеля.

• Ш — розетка.

• 5 — сочетание контактов (четыре контакта: два ? 2,5 мм и два ? 3,5 мм).

Соединители ШР взаимосочленяемы с соединителями ШР по ГЕО.364.107ТУ, а также с 2РТ-А по ГЕО.364.118 ТУ и 2РП по ГЕО.364.120ТУ (АШДК.434410.ОбОТУ).
