Назначение соединителя ШР28У4ЭШ5

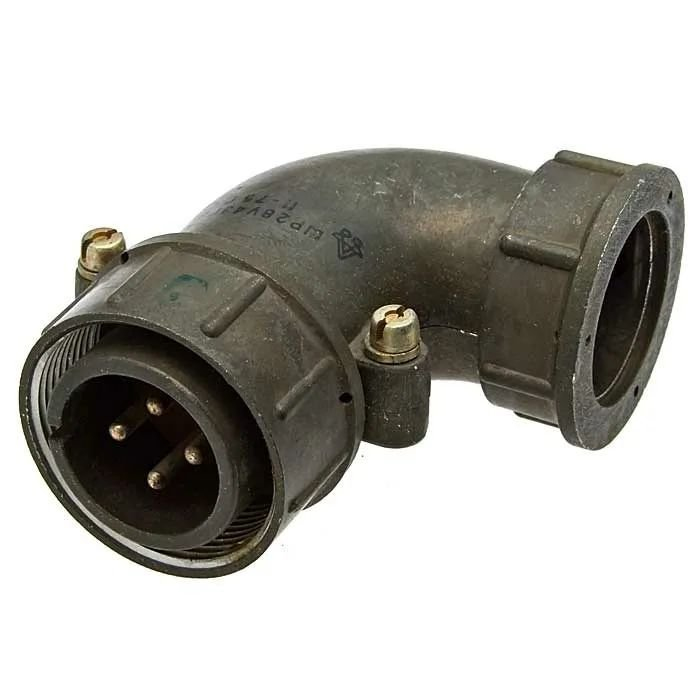

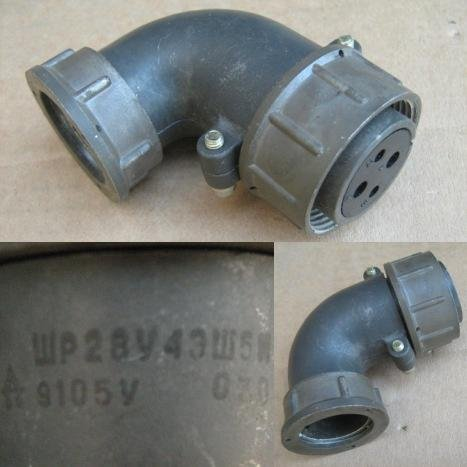

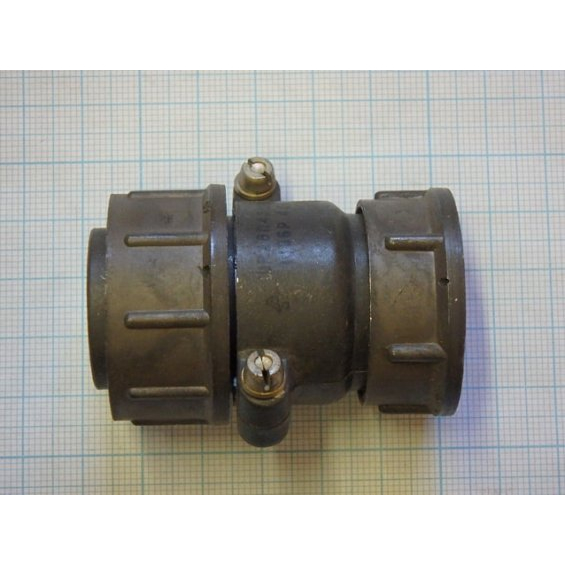

Соединитель ШР28У4ЭШ5 представляет собой кабельную розетку с угловым патрубком, разработанную для применения в электрических цепях постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц и напряжением до 850 В. Конструкция предусматривает подключение экранированного кабеля, что обеспечивает устойчивость соединения к электромагнитным помехам и сохранение целостности сигнала в радиоэлектронной аппаратуре.

Соединитель предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ. Это позволяет эксплуатировать его в условиях умеренного и холодного климата, включая размещение на открытом воздухе под навесом или в неотапливаемых помещениях. Резьбовой способ сочленения гарантирует плотный и надёжный контакт ответных частей, исключая самопроизвольное разъединение при вибрационных и механических воздействиях.

Подтверждённые особенности и технические характеристики

Соединитель ШР28У4ЭШ5 имеет четыре контакта с дифференцированной токовой нагрузкой. Два контакта диаметром 2,5 мм рассчитаны на ток до 25 А, а два контакта диаметром 3,5 мм — на ток до 50 А. Контактные поверхности покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока службы.

Ключевые эксплуатационные показатели изделия:

• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц.

Приведённые параметры подтверждают пригодность соединителя для ответственных применений, где требуется длительная стабильность электрических соединений, в том числе при значительных перепадах температур и механических нагрузках.

Области применения

Радиоэлектронная аппаратура

ШР28У4ЭШ5 широко используется в составе радиоэлектронных устройств, где необходимо экранирование кабельных линий и устойчивость к высокочастотным помехам. Угловой патрубок упрощает монтаж в ограниченном пространстве и снижает изгибающие нагрузки на кабель.

Радиотехнические системы

Соединитель находит применение в радиотехническом оборудовании, эксплуатируемом в полевых и стационарных условиях. Конструкция с резьбовым сочленением и серебряным покрытием контактов обеспечивает стабильную передачу сигналов и питания, что критически важно для аппаратуры связи и обработки сигналов.

Измерительные приборы

Благодаря высокому сопротивлению изоляции и широкому частотному диапазону розетка применяется в контрольно-измерительной технике. Изделие сохраняет заявленные электрические характеристики при многократных циклах подключения, что важно для поверочного и лабораторного оборудования.

ШР28У4ЭШ5 обеспечивает надёжное и долговечное соединение в составе радиоэлектронной и радиотехнической аппаратуры, а также измерительных приборов, сохраняя работоспособность в широком диапазоне внешних воздействий.
