Назначение изделия

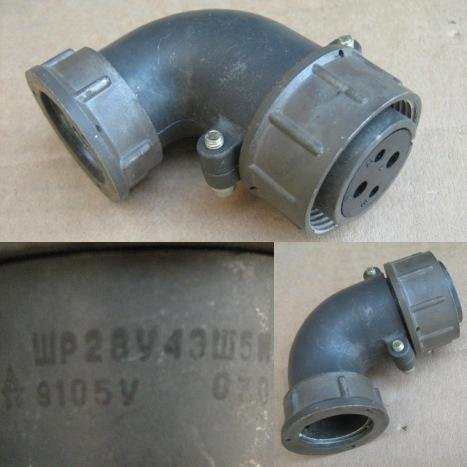

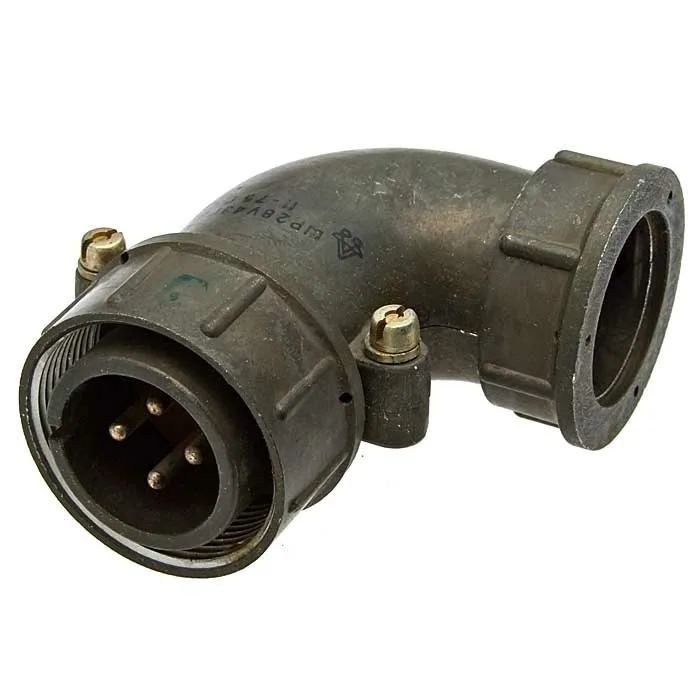

ШР28У4ЭШ5 представляет собой кабельную розетку, предназначенную для применения в электрических цепях постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 850 В. Розетка используется в составе разъёмных соединений типа ШР и обеспечивает надёжную коммутацию при внутреннем и наружном монтаже. При наружной установке необходимо предусмотреть защиту от пыли и воды, поскольку конструкция сама по себе не является герметичной в условиях прямого воздействия осадков.

Изделие относится к категории соединителей ШР28 и выпускается под артикулом 9837. Основная сфера использования — подключение экранированных кабелей в промышленном оборудовании, измерительных системах, аппаратуре связи и силовых цепях, где требуется разъёмное соединение с высокой токовой нагрузкой и стойкостью к вибрациям.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР28У4ЭШ5 содержит исчерпывающую информацию о конструкции изделия. Каждый символ обозначает конкретный признак:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• У — наличие углового патрубка;
• 4 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розетка;
• 5 — комбинация контактов: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм.

Соединители серии ШР состоят из двух частей: вилки и розетки. Сочленение — резьбовое, поляризация корпусов одношпоночная, что исключает неправильное соединение. Ответной частью для розетки кабельной ШР28У4ЭШ5 являются вилки соответствующего исполнения.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами, которые определяют его эксплуатационные возможности:

• Максимальная токовая нагрузка общая: 150 А;
• Максимальная токовая нагрузка на одиночный контакт: 35 А для контактов диаметром 2,5 мм и 50 А для контактов диаметром 3,5 мм;
• Рабочий ток на контактах: 25 А для диаметра 2,5 мм и 50 А для диаметра 3,5 мм;
• Сопротивление контакта: не более 1 мОм для контактов 2,5 мм и не более 0,75 мОм для контактов 3,5 мм;
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм;
• Количество сочленений-расчленений: 500;
• Минимальная наработка: 1000 часов;
• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц;
• Диаметры контактов: 2,5 мм и 3,5 мм;
• Покрытие контактов: серебро;
• Температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия;
• Минимальный срок сохраняемости: 15 лет.

Применение и монтаж

Розетка ШР28У4ЭШ5 ориентирована на соединение экранированных кабелей, о чём свидетельствует литера «Э» в обозначении. Угловой патрубок позволяет отводить кабель под углом к оси разъёма, что упрощает компоновку внутри корпусов оборудования и снижает механические напряжения на кабельный ввод.

Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление и устойчивость к окислению в течение длительного срока службы. Изделие рассчитано на 500 циклов сочленения-расчленения, что подтверждает его пригодность для многократного использования в составе обслуживаемого оборудования. Рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия допускает эксплуатацию как в отапливаемых помещениях, так и в неотапливаемых сооружениях при условии защиты от атмосферных осадков.

Резьбовое сочленение и одношпоночная поляризация гарантируют плотное и корректное соединение, исключающее смещение контактов и повреждение изоляторов. Перед монтажом рекомендуется проверить соответствие ответной вилки по размеру корпуса и схеме расположения контактов.
