ШР28У4ЭШ5: кабельная розетка для силовых цепей и промышленной аппаратуры

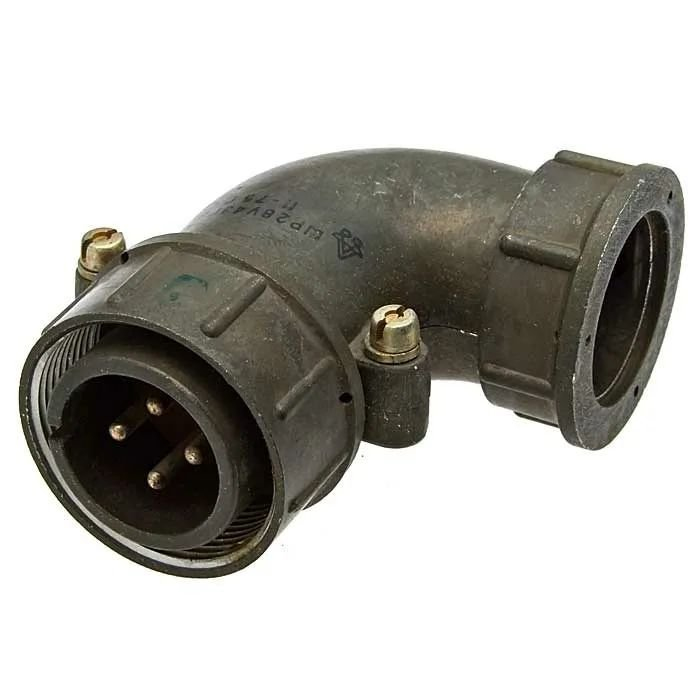

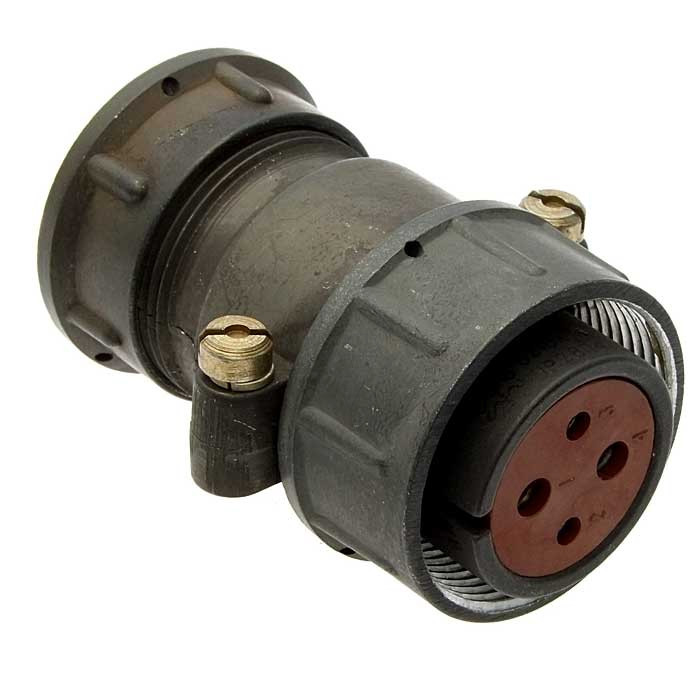

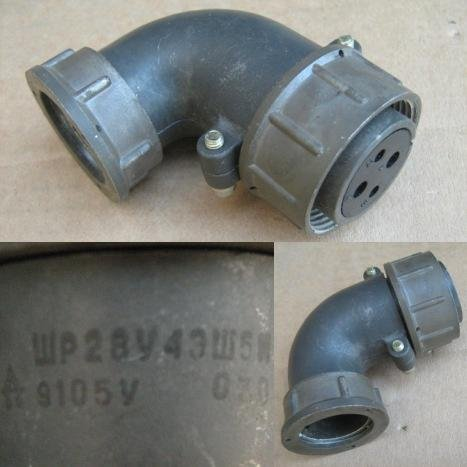

ШР28У4ЭШ5 — цилиндрический электрический соединитель серии ШР в исполнении кабельной розетки с угловым патрубком. Разъём рассчитан на надёжное разъёмное соединение цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны механическая прочность, стойкость к внешним воздействиям и стабильные электрические параметры.

Конструкция с резьбовым сочленением обеспечивает фиксацию ответной части и помогает снизить риск случайного разъединения при вибрации, ударах или перемещении подключённого кабеля.

Расшифровка маркировки

Обозначение ШР28У4ЭШ5 указывает на основные особенности исполнения разъёма:

В данной модификации используется четыре контакта: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Такое сочетание удобно для коммутации силовых и управляющих цепей в одном соединителе.

Ключевые технические параметры

ШР28У4ЭШ5 рассчитан на эксплуатацию в цепях с напряжением до 850 В. Контакты имеют серебряное покрытие, уменьшающее переходное сопротивление и способствующее устойчивому электрическому контакту при многократных соединениях.

Электрические параметры подтверждают пригодность разъёма для цепей с заметной токовой нагрузкой. Низкое сопротивление силовых контактов ограничивает потери мощности и нагрев в зоне соединения при корректном выборе проводника, монтаже и соблюдении допустимых режимов работы.

Условия эксплуатации

Разъём ШР28У4ЭШ5 относится к негерметичным соединителям климатического исполнения УХЛ. Он может использоваться внутри аппаратуры, а также снаружи при условии дополнительной защиты места соединения от прямого попадания влаги, пыли и иных загрязнений.

Основные эксплуатационные возможности:

• Рабочая температура окружающей среды — от −60 до +60 °C.

• Температурное воздействие с учётом нагрева контактов — до +110 °C.

• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.

• Устойчивость к одиночным механическим ударам с ускорением до 5000 м/с².

• Устойчивость к многократным ударам с ускорением до 350 м/с².

• Допустимая линейная нагрузка — до 2000 м/с².

• Возможность эксплуатации при пониженном атмосферном давлении, указанном для серии ШР28.

Такие характеристики делают ШР28У4ЭШ5 подходящим для оборудования с повышенными требованиями к механической надёжности: шкафов автоматики, силовых блоков, измерительных комплексов, передвижных установок, аппаратуры связи и систем, работающих в условиях вибрации.

Особенности монтажа и применения

Контакты ШР28У4ЭШ5 предназначены для пайки. Для контактов диаметром 2,5 мм допускается подключение проводов сечением до 3 мм², а для контактов диаметром 3,5 мм — до 13 мм². Количество перепаек ограничено: не более трёх, поэтому при сборке и ремонте важно соблюдать технологию пайки, исключать перегрев изолятора и не допускать попадания припоя в рабочую часть контакта.

При проектировании соединения следует учитывать:

• соответствие ответной части разъёма типу, размеру корпуса, схеме контактной вставки и исполнению контактов;

• фактический ток по каждому контакту, а не только суммарную нагрузку;

• сечение, гибкость и температурный класс подключаемого кабеля;

• необходимость экранирования кабельной линии и правильного подключения экрана;

• защиту негерметичного соединителя от влаги и загрязнений;

• контроль затяжки резьбового соединения перед вводом оборудования в эксплуатацию.

ШР28У4ЭШ5 представляет собой функциональное решение для многоконтактного подключения силовых и сигнальных цепей, когда требуется сочетание компактного корпуса 28-й серии, углового ввода кабеля, четырёхконтактной схемы и резьбовой фиксации.
