Назначение и область применения

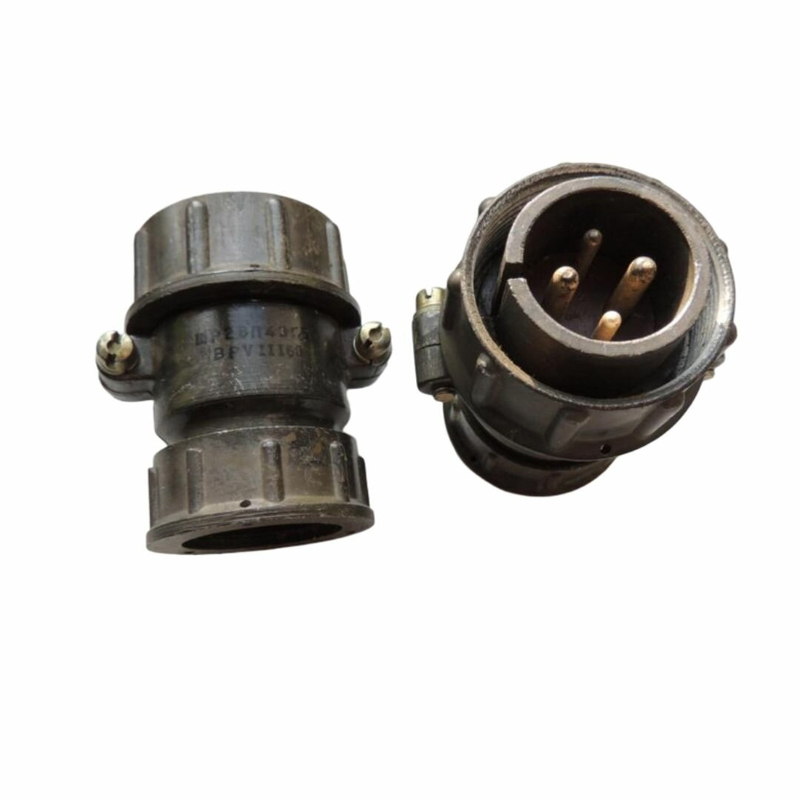

Электрический соединитель ШР28У4ЭГ8 вилка предназначен для коммутации электрических цепей постоянного и переменного тока в составе электротехнического и радиоэлектронного оборудования. Изделие относится к семейству разъемов типа ШР и применяется для разъемного соединения проводов, кабелей, отдельных узлов и функциональных блоков. Конструкция рассчитана на эксплуатацию в составе как приборной, так и кабельной части соединения, что обеспечивает универсальность применения при монтаже стационарных и подвижных систем.

Соединитель востребован в промышленной автоматике, измерительной технике, системах питания и управления, а также в аппаратуре, где требуется регулярное или периодическое размыкание электрических цепей без демонтажа проводников. Благодаря угловому патрубку изделие удобно использовать в условиях ограниченного пространства и при необходимости изменения направления прокладки кабеля.

Ключевые особенности конструкции

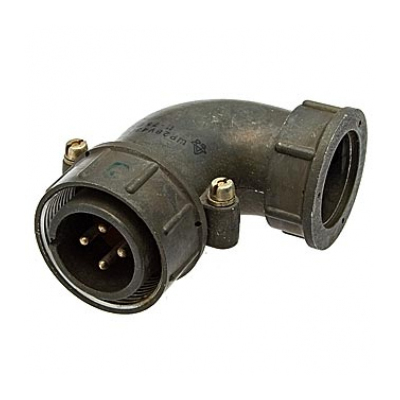

Маркировка ШР28У4ЭГ8 содержит полную информацию о конструктивном исполнении изделия. Условный размер корпуса составляет 28, что определяет габаритные и присоединительные параметры соединителя. Количество контактов равно четырем, сочетание контактов имеет индекс 8. Буква «У» в обозначении указывает на наличие углового патрубка, а литера «Э» — на исполнение гайки патрубка, предназначенной для работы с экранированным кабелем.

Разъем относится к негерметичному типу ШР. Соединение состоит из двух ответных частей: вилки и розетки. Обе части могут выпускаться в блочном или кабельном варианте, что позволяет подбирать конфигурацию под конкретную задачу монтажа. Конструкция обеспечивает надежный электрический контакт и механическую фиксацию при многократных циклах сочленения и расчленения.

Технические параметры

• Тип соединителя: ШР, негерметичный
• Условный размер корпуса: 28
• Количество контактов: 4
• Сочетание контактов: 8
• Конструктивное исполнение: У, с угловым патрубком
• Вид гайки патрубка: Э, для экранированного кабеля
• Максимальная токовая нагрузка: от 20 до 675 А
• Рабочее напряжение: до 850 В амплитудного значения
• Рабочая частота: до 3 МГц

Эксплуатационные характеристики и гарантия

Изделие рассчитано на длительную эксплуатацию в стандартных режимах работы. Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления, что подтверждает стабильность материалов и покрытий при соблюдении условий хранения. Гарантийная наработка достигает 1000 часов при стандартных режимах эксплуатации. В облегченном режиме работы показатель гарантийной наработки может достигать 100000 часов, что делает разъем пригодным для применения в системах с длительным сроком службы.

Диапазон допустимых токовых нагрузок от 20 до 675 А и рабочее напряжение до 850 В амплитудного значения позволяют использовать соединитель в цепях с различными электрическими параметрами. Рабочая частота до 3 МГц обеспечивает корректную передачу сигналов в высокочастотных цепях радиоэлектронной аппаратуры.

Артикул изделия: 9835. Категория: ШР28. Наличие углового патрубка и гайки под экранированный кабель делает соединитель оптимальным решением для монтажа кабельных трасс с экранированием в стесненных условиях.
