Назначение и общее описание

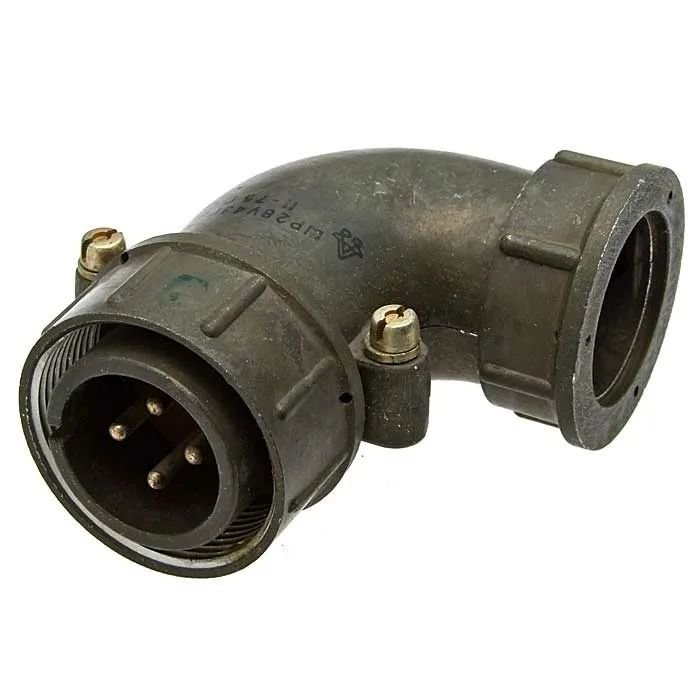

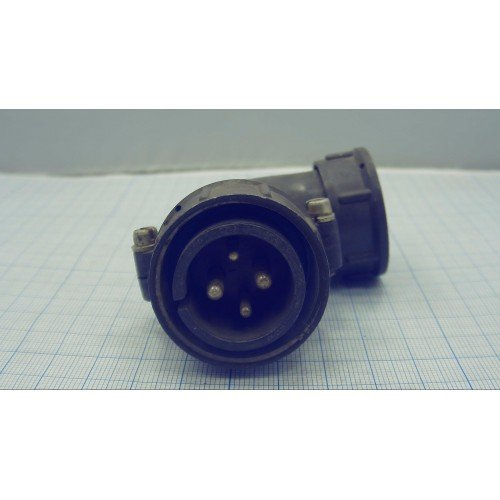

ШР28У4ЭГ5 — вилка кабельная, представляющая собой низкочастотный цилиндрический разъём объёмного монтажа с резьбовым соединением нормальных габаритов. Изделие относится к категории ШР28 и выпускается под артикулом 9833.

Разъём предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция рассчитана на объёмный монтаж, то есть на пайку проводников непосредственно к контактам, без применения печатных плат.

Вилка выполнена в негерметичном исполнении, климатическое исполнение — УХЛ. Материал контактов — серебро с никелем, что определяет стабильность переходного сопротивления в течение установленного срока службы.

Расшифровка обозначения ШР28У4ЭГ5

Маркировка содержит полный набор конструктивных признаков изделия, каждый из которых указан в наименовании:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком;
• 4 — количество контактов в разъёме;
• Э — вид гайки патрубка, предназначенной для экранированного кабеля;
• Г — вид контактов, вилка;
• 5 — обозначение сочетания контактов: четыре контакта с указанными ниже диаметрами.

Таким образом, один и тот же индекс указывает и на тип корпуса, и на способ ввода кабеля, и на количество рабочих контактов, что упрощает подбор ответной части при комплектовании соединительного узла.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные для данной модели.

• Количество контактов — 4: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм.
• Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
• Максимальная токовая нагрузка на одиночный контакт — 35 А для диаметра 2,5 мм и 50 А для диаметра 3,5 мм.
• Максимальная общая токовая нагрузка — не более 150 А.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Исполнение — негерметичное, климатическое исполнение УХЛ.
• Материал контактов — серебро с никелем.

Условия эксплуатации

Рабочая температура окружающей среды для изделия составляет от минус 60 до плюс 60 градусов Цельсия. Разъём сохраняет работоспособность при воздействии синусоидальной вибрации с диапазоном частот от 1 до 5000.

Сочетание широкого температурного диапазона и климатического исполнения УХЛ позволяет применять вилку в составе оборудования, работающего в неотапливаемых помещениях и на открытом воздухе в умеренном и холодном климате.

Область применения

Вилка ШР28У4ЭГ5 используется в качестве кабельной части разъёмного соединения там, где требуется передача значительных токовых нагрузок по четырём цепям одновременно: суммарная нагрузка на разъём достигает 150 А, а отдельные контакты рассчитаны на 35 А и 50 А. Такое распределение контактов по двум типоразмерам позволяет подключать цепи с разным сечением проводников в одном корпусе.

Резьбовое соединение обеспечивает механическую фиксацию сочленённой пары, а исполнение гайки патрубка «Э» предусматривает ввод экранированного кабеля, что важно при работе в условиях электромагнитных помех. Угловой патрубок облегчает прокладку кабеля в стеснённом пространстве — например, при подводе жгута под углом к панели или блоку.

Ресурс в 500 циклов сочленения и расчленения и минимальная наработка 1000 часов определяют применение изделия в стационарных и периодически подключаемых цепях силового и сигнального назначения. При подборе ответной части следует ориентироваться на условный размер корпуса 28 и на сочетание контактов, обозначенное индексом 5.
