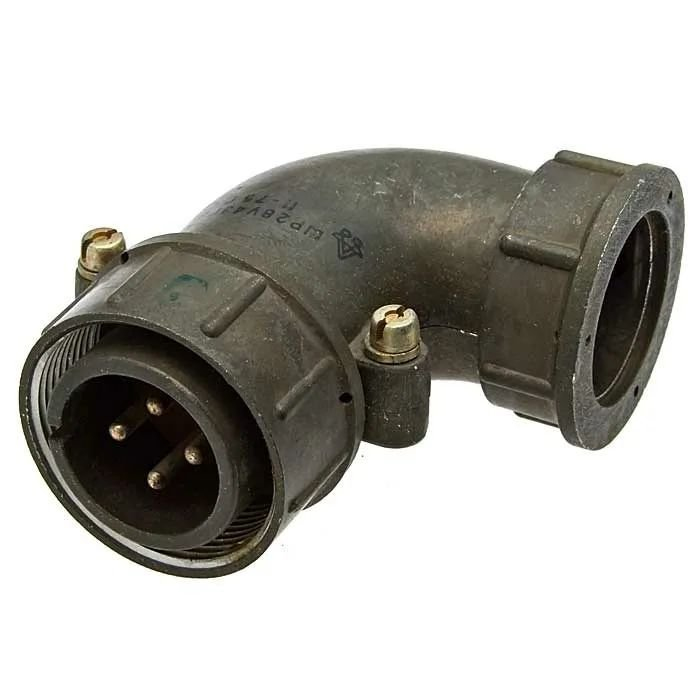

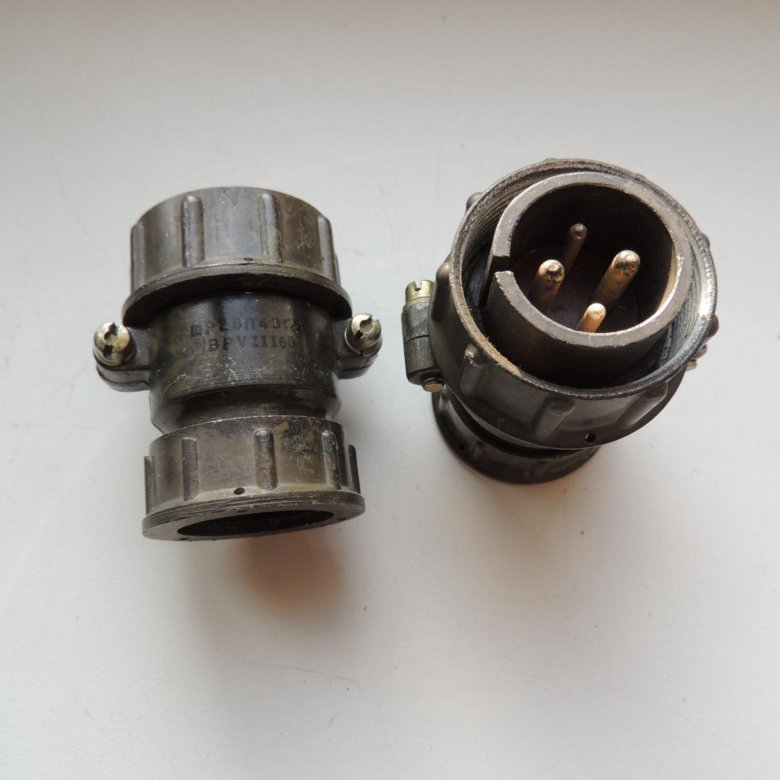

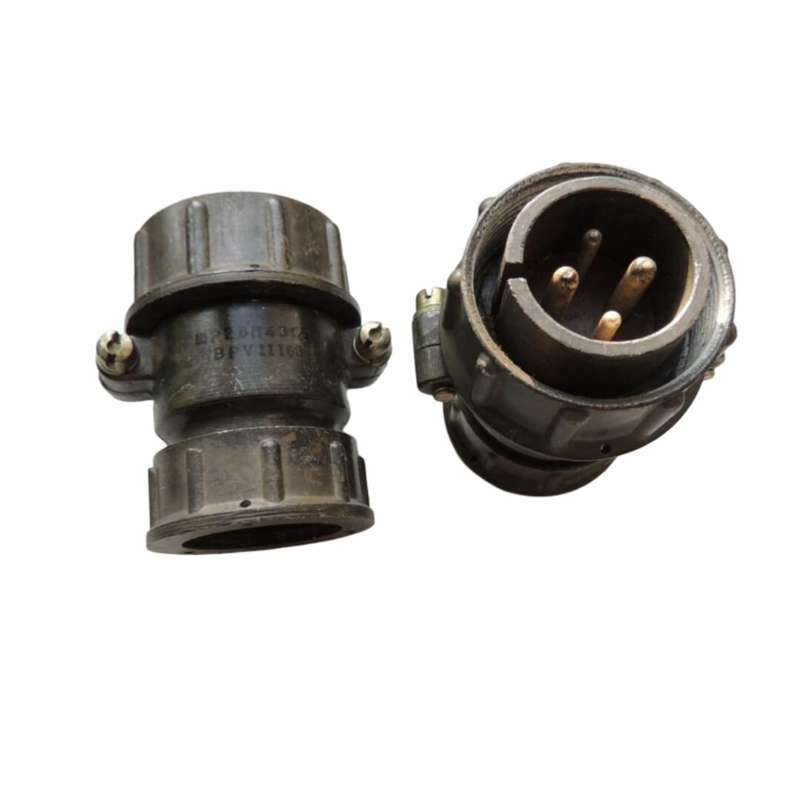

ШР28У4ЭГ5 — это низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Он используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Технические характеристики

• Конструктивное исполнение : вилка имеет угловой патрубок и гайку для экранированного кабеля.
• Количество контактов : 4 контакта, из которых два имеют диаметр 2,5 мм и два — 3,5 мм.
• Сопротивление контактов : Не более определенного значения, что обеспечивает надежность соединения.
• Рабочая температура : От -60 до +60 °C, с возможностью кратковременного повышения до +110 °C.
• Механические характеристики :
  • Устойчивость к механическим ударам: одиночные действия до 5000 м/с? и многократные действия до 350 м/с?.
  • Вибрация: диапазон частот от 1 до 5000 Гц.
• Гарантийная наработка : Минимальная наработка составляет 1000 часов, а количество циклов соединений — до 500 раз.

Применение

Соединители ШР28У4ЭГ5 могут использоваться в различных сферах, включая:

• Электронику
• Радиоаппаратуру
• Промышленное оборудование

Они подходят как для внутреннего, так и наружного применения при условии защиты от воздействия внешней среды. Корпус соединителя выполнен из устойчивых к воздействию факторов окружающей среды материалов.

Обозначение

Расшифровка обозначения ШР28У4ЭГ5:

• ШР — тип соединителя
• 28 — условный размер корпуса
• У — конструктивное исполнение с угловым патрубком
• 4 — количество контактов
• Э — гайка для экранированного кабеля
• Г — вилка (в отличие от розетки)

Этот соединитель обеспечивает надежное соединение в электрических цепях и отличается высокой долговечностью благодаря своим прочным материалам и конструктивным особенностям.
