Назначение и область применения

ШР28У4ЭГ ВИЛКИ КАБЕЛЬНЫЕ Коннектор «5» — это кабельная вилка (коннектор типа «Г» — штыревой), предназначенная для надежного соединения в электрических цепях промышленного оборудования. Изделие относится к серии низкочастотных цилиндрических разъемов ШР с резьбовым соединением нормальных габаритов и применяется совместно с экранированным кабелем.

Разъем широко используется в электро-, радио- и контрольно-измерительных приборах, включая промышленные системы, где требуется надежная передача сигналов и мощности с экранированием. Вилка обеспечивает прочное соединение и применяется там, где важны стабильность контакта и защита от помех.

Расшифровка маркировки

Обозначение ШР28У4ЭГ5 построено по правилам, принятым для данной серии соединителей, и содержит полную информацию о конструкции и типе изделия.

• ШР — тип соединителя: негерметичный, климатическое исполнение УХЛ.
• 28 — условный размер корпуса.
• У — угловой патрубок, обеспечивающий удобное подключение кабеля.
• 4 — количество контактов.
• Э — гайка патрубка для экранированного кабеля.
• Г — вилка (штыри).
• 5 — сочетание контактов: 2 шт. диаметром 2,5 мм и 2 шт. диаметром 3,5 мм.

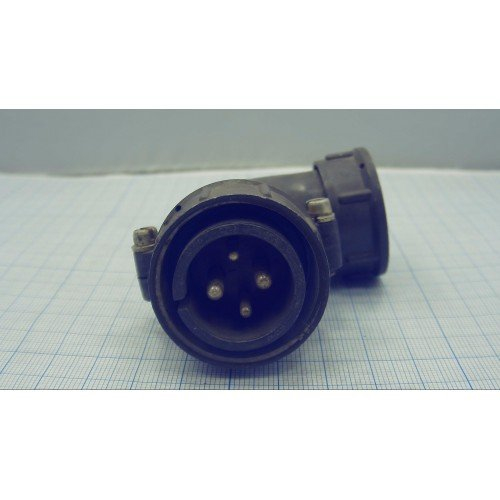

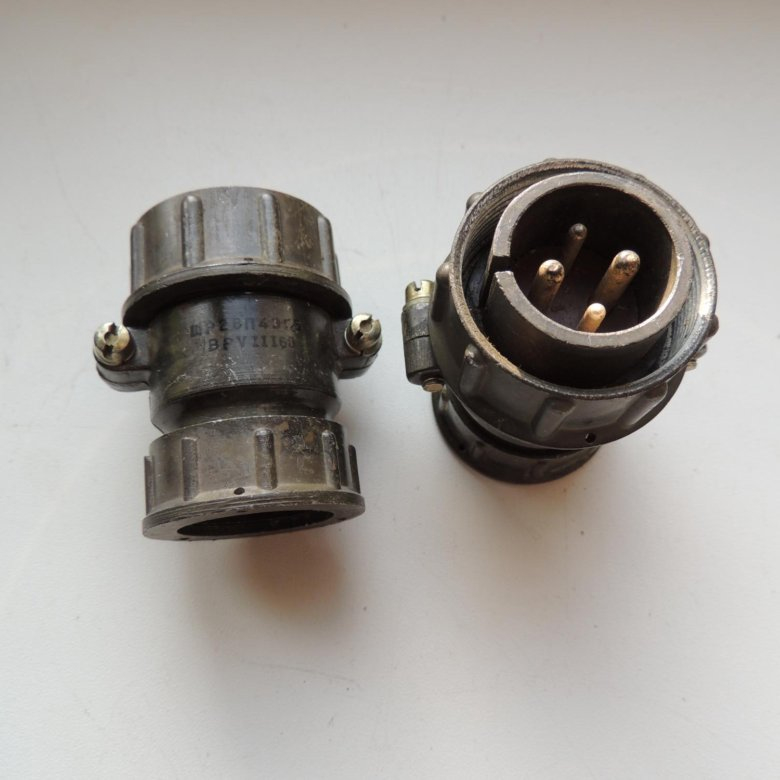

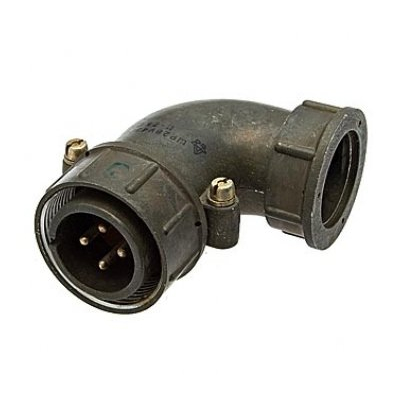

Типичный внешний вид изделия — черный пластиковый корпус с резиновым уплотнителем и штыревыми контактами.

Технические характеристики

Разъем рассчитан на работу в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение). Максимальная токовая нагрузка составляет 35 А на контакты диаметром 2,5 мм и 50 А на контакты диаметром 3,5 мм, общая нагрузка — до 150 А. Сечение подключаемого провода — до 3 мм² и до 13 мм² соответственно.

• Сопротивление контакта: не более 1 мОм (диаметр 2,5 мм); не более 0,75 мОм (диаметр 3,5 мм).
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Число сочленений-расчленений: не менее 500.
• Масса: не более 95 г.

Конструктивные особенности и материалы

Соединение выполняется резьбовым способом, что обеспечивает механическую прочность и стабильность электрического контакта при вибрациях и в условиях промышленной эксплуатации. Угловой патрубок с гайкой позволяет аккуратно подвести экранированный кабель и зафиксировать экран.

Материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и долговечность работы. Резиновый уплотнитель и корпусные элементы защищают контактную группу от загрязнений и влаги в пределах заявленного климатического исполнения.

Приемка изделия — «5», что подтверждает соответствие установленным требованиям для данного вида продукции.

Порядок применения

1. Подготовить экранированный кабель нужного сечения: до 3 мм² для контактов диаметром 2,5 мм и до 13 мм² для контактов диаметром 3,5 мм.
2. Завести кабель через угловой патрубок и закрепить экран с помощью гайки патрубка.
3. Подсоединить проводники к штыревым контактам, соблюдая соответствие диаметров и полярность цепей.
4. Совместить вилку с ответной частью и затянуть резьбовое соединение до упора.
5. Проверить надежность фиксации и отсутствие натяжения кабеля в месте ввода.

Вилка предназначена для эксплуатации в составе промышленного оборудования, измерительной и радиоэлектронной аппаратуры и рассчитана на многократное сочленение — не менее 500 циклов.
