Назначение и область применения

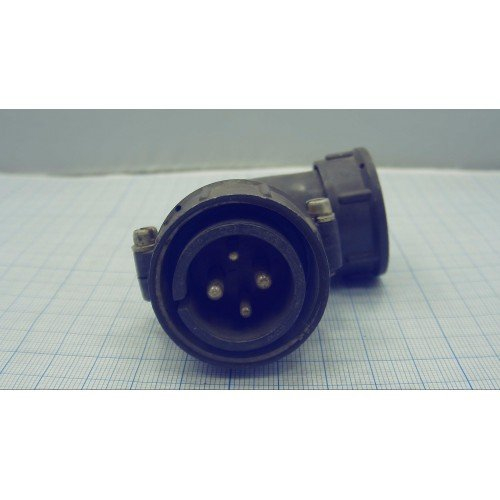

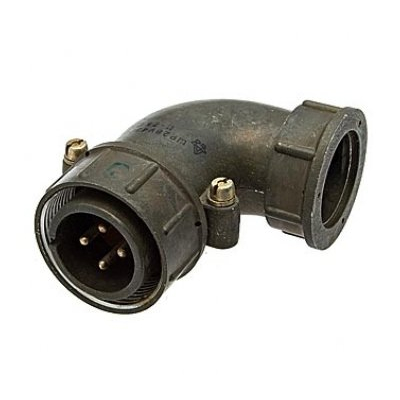

ШР28У4ЭГ «5» представляет собой низкочастотный цилиндрический кабельный соединитель вилочного типа с угловым патрубком, предназначенный для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры. Изделие обеспечивает надёжное разъёмное соединение электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Соединитель ориентирован на применение в стационарных и подвижных объектах, где требуется стабильное контактирование при воздействии внешних механических и климатических факторов. Конструкция с угловым патрубком позволяет рационально компоновать кабельные трассы в условиях ограниченного пространства, а наличие гайки патрубка обеспечивает фиксацию экранированного кабеля.

Конструктивные особенности и электрические параметры

Корпус соединителя имеет условный размер 28. Внутри корпуса размещены четыре контакта, разделённые по диаметру на две группы: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм. Такая комбинированная схема позволяет распределять токовые нагрузки в зависимости от сечения подключаемых проводников и требований конкретной цепи.

Электрические характеристики контактных пар обеспечивают минимальные потери при передаче сигналов и питания. Сопротивление контакта не превышает 1 мОм для контактов диаметром 2,5 мм и 0,75 мОм для контактов диаметром 3,5 мм. Максимальная токовая нагрузка составляет 35 А на контакт диаметром 2,5 мм и 50 А на контакт диаметром 3,5 мм, при этом суммарная нагрузка на соединитель достигает 150 А.

Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм. Минимальная наработка изделия составляет 1000 часов, а срок сохраняемости достигает 15 лет. Соединитель рассчитан на не менее чем 500 циклов сочленений и расчленений без потери рабочих характеристик.

Условия эксплуатации и устойчивость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды — от минус 60 до плюс 60 градусов Цельсия. При этом с учётом перегрева контактов допускается кратковременная эксплуатация при температуре до плюс 110 градусов Цельсия. Климатическое исполнение — УХЛ, что подтверждает пригодность соединителя для умеренного и холодного климата.

Механическая устойчивость изделия подтверждена испытаниями на воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также на воздействие механических ударов одиночного действия с ускорением до 5000 м/с². Данные параметры позволяют использовать соединитель в аппаратуре, подверженной значительным динамическим нагрузкам.

Исполнение и применяемые материалы

Соединитель относится к негерметичному типу, что предполагает его установку внутри корпусов оборудования или в зонах, защищённых от прямого попадания влаги и агрессивных сред. Контактные поверхности покрыты серебром или никелем, что обеспечивает стабильное переходное сопротивление и защиту от окисления при длительном хранении и эксплуатации.

Ключевые параметры изделия

• Количество контактов: 4, из них два диаметром 2,5 мм и два диаметром 3,5 мм.
• Сопротивление контактов: не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
• Максимальная токовая нагрузка: 35 А на контакт диаметром 2,5 мм, 50 А на контакт диаметром 3,5 мм, суммарно до 150 А.
• Рабочее напряжение: до 850 В амплитудного значения при частоте до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов — до плюс 110 градусов Цельсия.
• Наработка: не менее 1000 часов, срок сохраняемости — 15 лет.
• Количество циклов сочленений-расчленений: не менее 500.
• Климатическое исполнение: УХЛ, тип — негерметичный.

Приёмка и комплектация

Изделие поставляется с приёмкой «5», что подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленными требованиями. Соединитель предназначен для монтажа на экранированный кабель, фиксация которого осуществляется гайкой патрубка. Подробная информация о составе комплекта поставки и дополнительных принадлежностях уточняется в сопроводительной документации на конкретную партию изделий.
