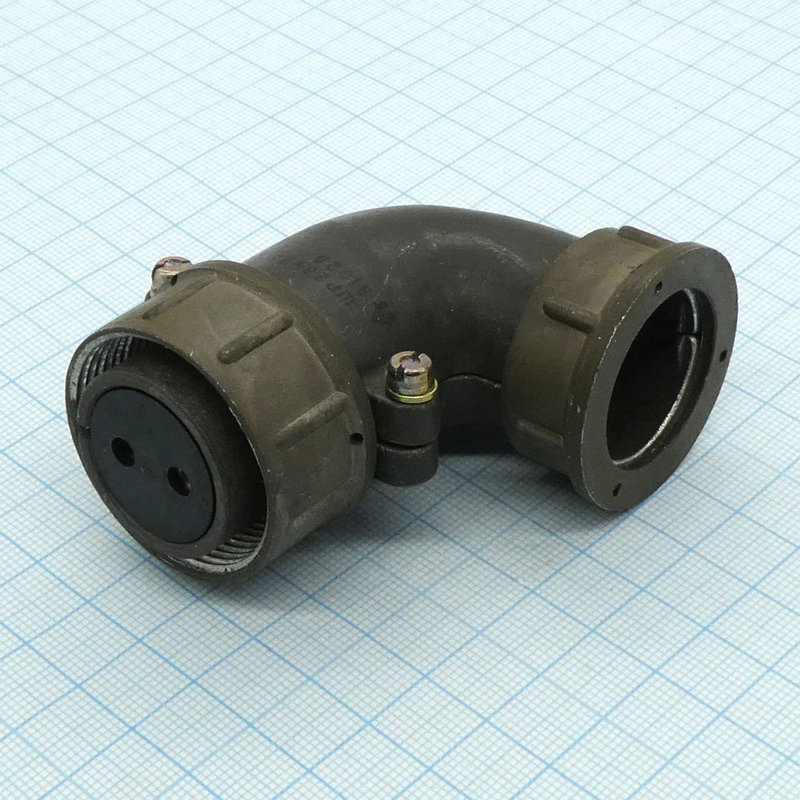

ШР28У2НШ7 представляет собой кабельную угловую розетку серии цилиндрических соединителей ШР с условным размером корпуса 28. Это низкочастотный разъём общего назначения для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Основные характеристики

• Количество контактов: 2 шт. диаметром Ø 3,5 мм.

• Сопротивление контакта: не более 0,75 мОм.

• Максимальная токовая нагрузка: 50 А на контакт, до 100 А общая.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Конструкция и применение

Розетка имеет угловой патрубок с гайкой для неэкранированного кабеля, монтаж методом пайки, резьбовое сочленение с одношпоночной поляризацией. Предназначена для радиоэлектронной и радиотехнической аппаратуры, климатическое исполнение УХЛ (от -60 до +60 °C, смена до +110 °C), выдерживает вибрацию 1-5000 Гц (30 g) и удары до 500 g. Срок службы: наработка 5000–10000 ч, 500 сочленений-расчленений, сохраняемость 15 лет.

Такие розетки сочетаются с вилками типа ШР28П2НШ7 или аналогичными для надёжного соединения кабелей в промышленном оборудовании.
