Назначение

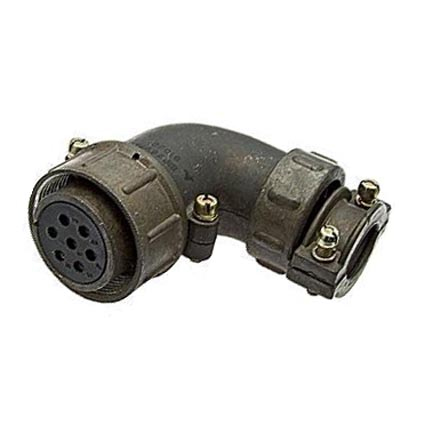

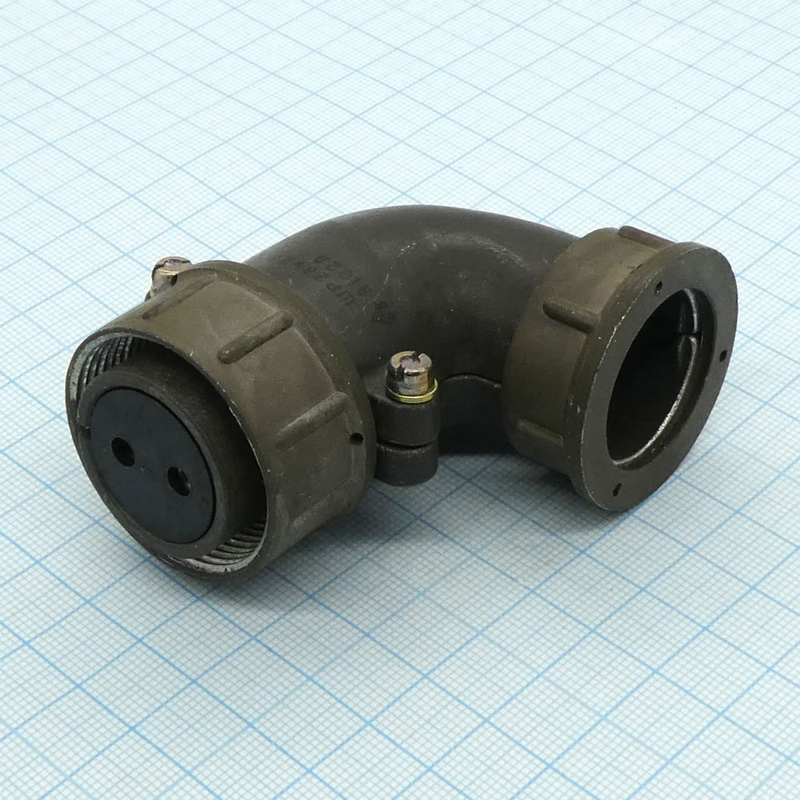

ШР28У2НШ7-К производства «Элекон» — это кабельная розетка, представляющая собой негерметичный цилиндрический низкочастотный соединитель. Изделие предназначено для соединения электрических цепей в электро- и радиоаппаратуре. Розетка обеспечивает надёжную коммутацию в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Исполнение УХЛ рассчитано на эксплуатацию в условиях умеренного и холодного климата. Соединитель подходит для внутреннего монтажа, а при дополнительной защите от дождя, пыли и солнца может применяться и снаружи. Кабельная часть оснащена угловым патрубком (обозначение У) для неэкранированного кабеля (обозначение Н).

Подтверждённые особенности

Конструкция розетки включает два контакта диаметром 3,5 мм (обозначение Ш7). Корпус выполнен из алюминиевого сплава, а контакты имеют покрытие серебром или никелем и являются извлекаемыми. Ниже приведены основные технические параметры изделия.

• Количество контактов: 2 шт (диаметр 3,5 мм)
• Максимальная токовая нагрузка: 100 А (общая), 50 А на контакт
• Сопротивление контакта: не более 0,75 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: 500
• Наработка: не менее 1000 часов
• Срок сохраняемости: 15 лет

Розетка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении 300 м/с² (30 g). Механические удары одиночного действия достигают 5000 м/с² (500 g), а многократного действия — 350 м/с² (35 g).

Условия эксплуатации

Благодаря исполнению УХЛ и прочной конструкции соединитель сохраняет работоспособность при воздействии вибраций и ударных нагрузок. Это делает его пригодным для применения в аппаратуре, где предъявляются повышенные требования к механической стойкости.

Применение

ШР28У2НШ7-К сочетается с соответствующими вилками серии ШР. Благодаря этому розетка широко применяется в промышленной аппаратуре для организации электрических соединений. Она востребована в электро- и радиоаппаратуре, где требуется коммутация цепей постоянного и переменного тока с указанными параметрами по напряжению и частоте.

1. Соединение электрических цепей в электро- и радиоаппаратуре.
2. Работа в цепях постоянного и переменного тока частотой до 3 МГц.
3. Эксплуатация при напряжении до 850 В (амплитудное значение).
4. Применение в промышленной аппаратуре в паре с вилками серии ШР.

Таким образом, розетка ШР28У2НШ7-К от «Элекон» представляет собой надёжный соединитель для ответственных задач коммутации, рассчитанный на длительный срок службы и устойчивый к вибрационным и ударным воздействиям.
