Назначение соединителя ШР28У2НГ9 «5»

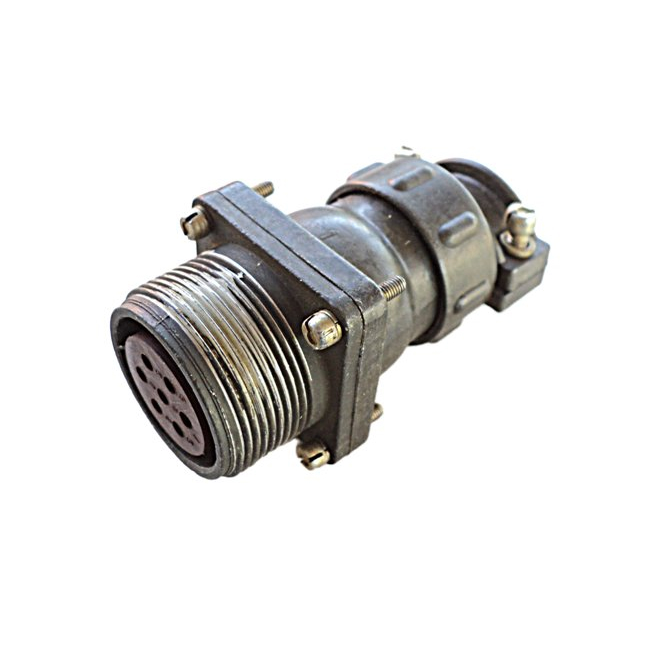

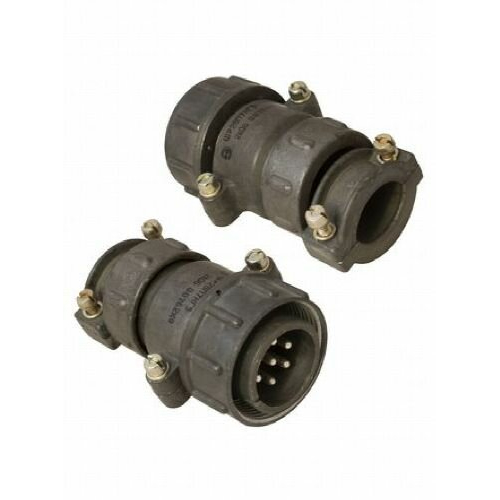

ШР28У2НГ9 «5» представляет собой низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной вилки с угловым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц в составе радиоэлектронной и радиотехнической аппаратуры.

Соединитель применяется как устройство общего назначения для внутреннего монтажа в климатическом исполнении УХЛ. Допускается наружное применение при условии защиты от пыли, воды и прямого воздействия окружающей среды. Конструкция с угловым патрубком обеспечивает удобный подвод кабеля в условиях ограниченного пространства и позволяет формировать компактные монтажные схемы.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР28У2НГ9 «5» содержит полную информацию о конструктивном исполнении и электрических параметрах соединителя. Каждый символ обозначения имеет строго определённое значение:

• ШР — тип соединителя: цилиндрический низкочастотный;
• 28 — условный размер корпуса;
• У — угловое конструктивное исполнение кабельной части с угловым патрубком;
• 2 — приборная часть без патрубка;
• Н — покрытие контактов никелем;
• Г — вилка;
• 9 — сочетание контактов: семь контактов диаметром 2,5 мм;
• «5» — приёмка изделия.

Никелевое покрытие контактов повышает коррозионную стойкость и стабильность переходного сопротивления в течение всего срока эксплуатации. Угловой патрубок обеспечивает отвод кабеля под углом, что особенно важно при монтаже в стеснённых условиях.

Технические характеристики

Соединитель ШР28У2НГ9 «5» рассчитан на рабочий ток до 25 А на контакт и максимальное напряжение до 850 В. Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с допустимой сменой температурного режима до плюс 110 градусов Цельсия.

Устройство устойчиво к механическим воздействиям: вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение 2000 метров на секунду в квадрате. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжную гальваническую развязку и безопасную работу в цепях с повышенными требованиями к утечкам.

Применение и монтаж

ШР28У2НГ9 «5» с приёмкой «5» предназначен для применения в аппаратуре, где предъявляются повышенные требования к надёжности и качеству комплектующих. Соединитель используется при сборке радиоэлектронных блоков, измерительных приборов, промышленного оборудования и систем связи, работающих на частотах до 3 МГц.

Кабельная вилка с гайкой для неэкранированного кабеля обеспечивает простой и надёжный монтаж без необходимости применения специального инструмента. Семь контактов диаметром 2,5 мм обеспечивают достаточную токовую нагрузку для большинства низкочастотных применений, а условный размер корпуса 28 соответствует стандартным посадочным местам серии ШР.
