Назначение соединителя

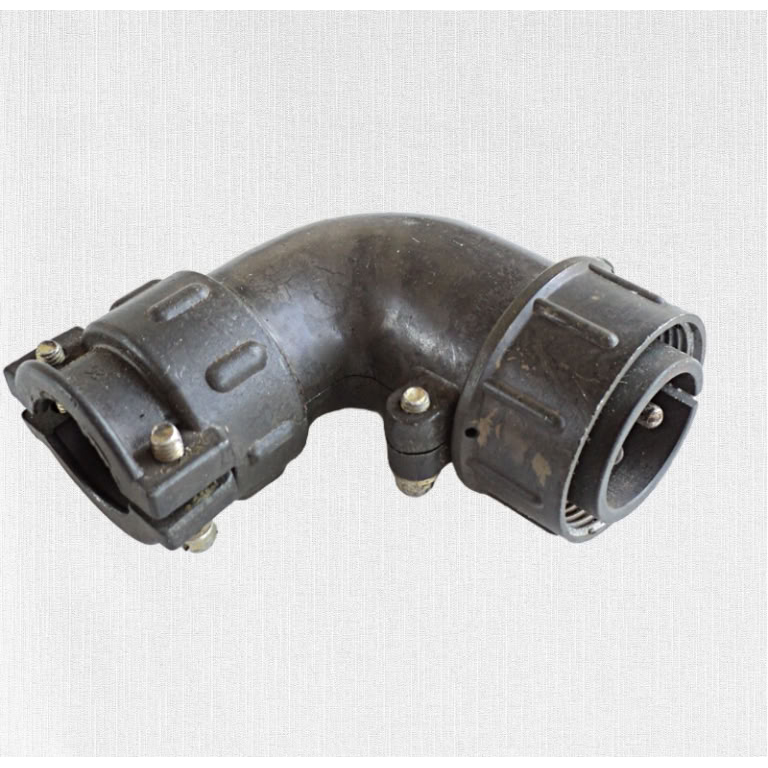

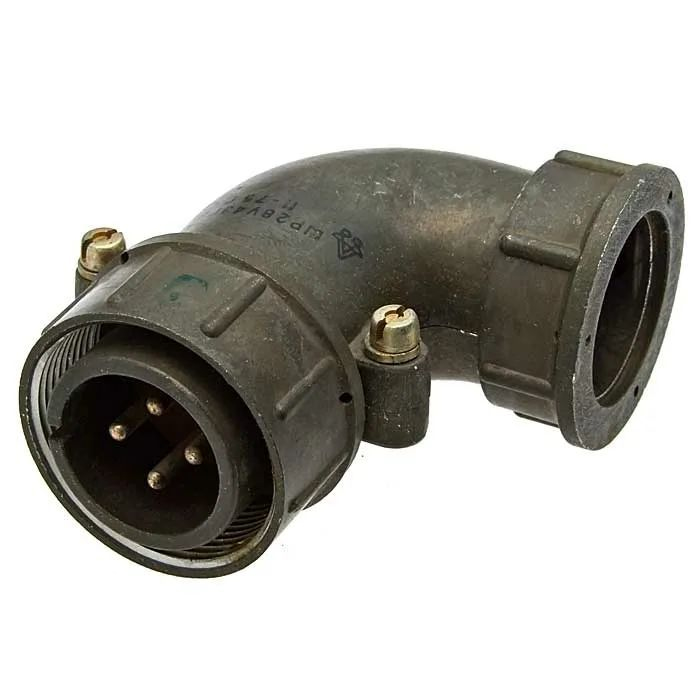

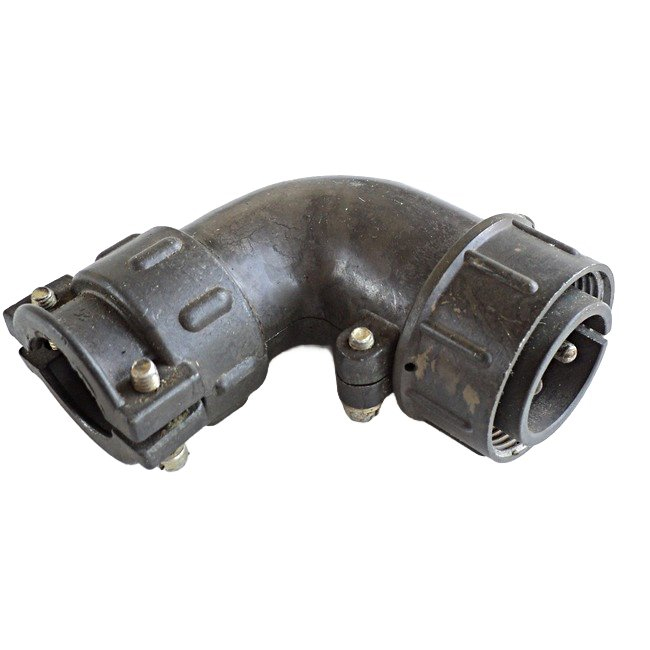

Соединитель ШР28У2НГ7 представляет собой кабельную вилку углового типа, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие обеспечивает разъёмное подключение кабельных линий и используется в составе электрических цепей постоянного и переменного тока, где требуется надёжная коммутация с защитой от самопроизвольного разъединения. Вилка относится к категории низкочастотных соединителей и рассчитана на эксплуатацию в составе стационарных и подвижных устройств.

Угловое исполнение корпуса позволяет осуществлять подключение кабеля под углом к ответной части, что особенно актуально при ограниченном пространстве внутри приборных отсеков и при необходимости компактной прокладки жгутов. Соединитель совместим с кабельными розетками серии ШР28 и применяется для организации линий связи, питания и управления.

Конструктивные особенности

Корпус соединителя изготовлен из пластика, что обеспечивает малую массу изделия и устойчивость к коррозионному воздействию. Резьбовой тип соединения гарантирует плотную и стабильную фиксацию ответной части, исключая ослабление контакта при вибрационных нагрузках. Способ монтажа — на кабель, что упрощает установку, замену и обслуживание соединителя в процессе эксплуатации оборудования.

Конструкция предусматривает варианты исполнения гайки патрубка под экранированный и неэкранированный кабель, что расширяет область применения изделия в зависимости от типа используемой кабельной продукции. Условный размер корпуса 28 указывает на совместимость с ответными соединителями соответствующего типоразмера.

Подтверждённые технические параметры

Изделие обладает следующими характеристиками, подтверждёнными для данной модификации:

• Тип соединителя — кабельная вилка угловая.
• Тип соединения — резьбовое.
• Способ монтажа — на кабель.
• Материал корпуса — пластик.
• Условный размер корпуса — 28.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Стойкость к синусоидальной вибрации — подтверждена для нормальной эксплуатации.

Показатель сопротивления изоляции не менее 5000 МОм свидетельствует о высокой степени защиты от токов утечки и коротких замыканий, что обеспечивает безопасность применения соединителя в радиоэлектронной аппаратуре. Стойкость к воздействию синусоидальной вибрации допускает использование изделия в условиях динамических нагрузок без потери электрических характеристик.

Применение и эксплуатация

Соединитель ШР28У2НГ7 применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, систем управления и силовых цепей, где требуется разъёмное подключение кабельных линий. Изделие подходит для использования в приборостроении, производстве телекоммуникационного оборудования и ремонтных работах, связанных с заменой или модернизацией соединительных элементов.

Приёмка изделия соответствует обозначению «5», что подтверждает проведение контрольных мероприятий, предусмотренных для данной категории продукции. Эксплуатация соединителя допускается при соблюдении нормальных климатических условий, соответствующих значениям, при которых подтверждены заявленные электрические параметры. Перед монтажом рекомендуется проверять соответствие типа кабеля исполнению гайки патрубка и надёжность резьбового соединения после установки.
