Назначение

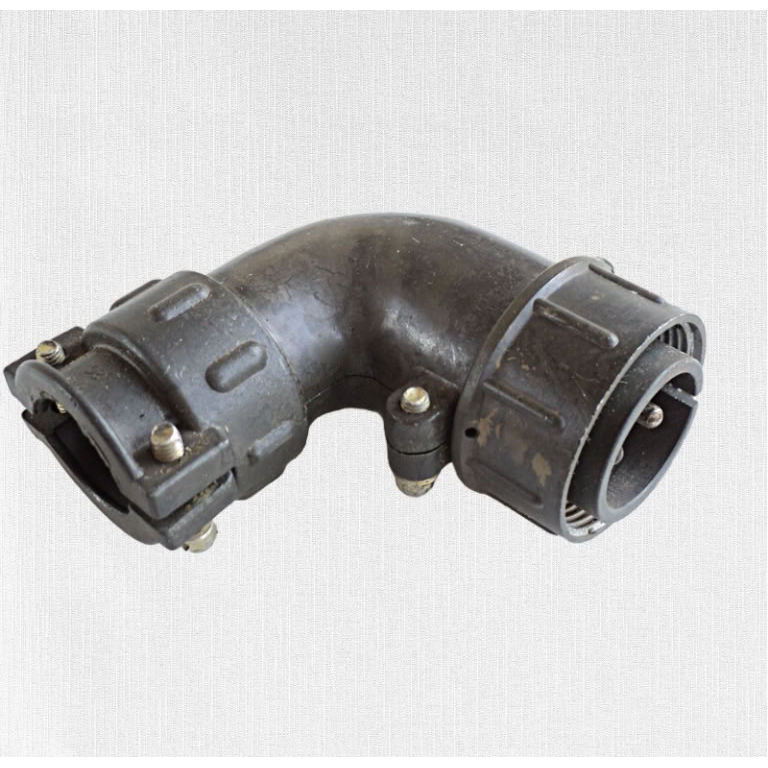

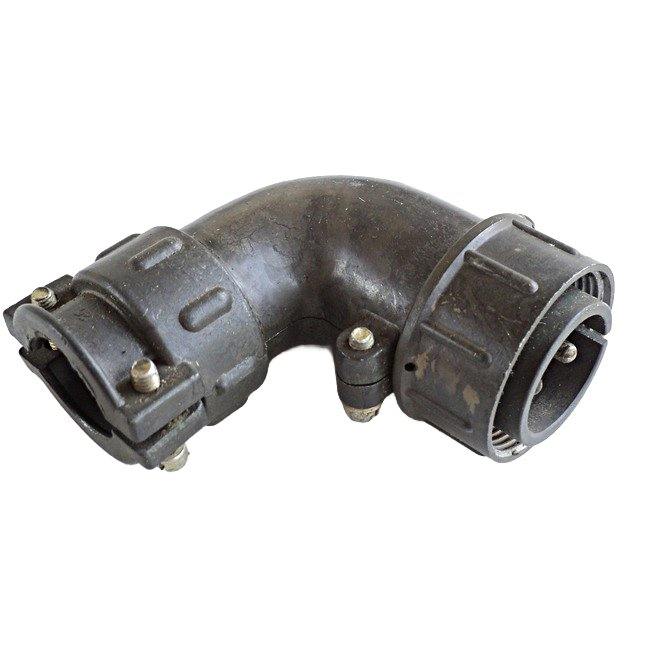

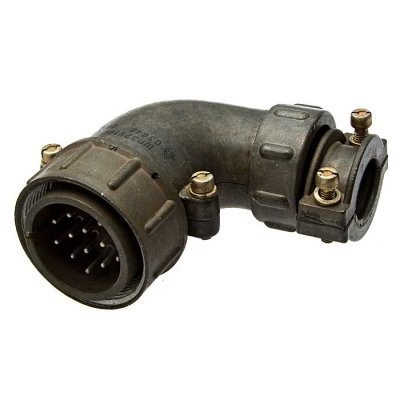

ШР28У2НГ7 — это кабельная вилка с угловым патрубком, относящаяся к серии цилиндрических соединителей ШР28. Изделие предназначено для применения в составе радиоэлектронной и радиотехнической аппаратуры в качестве соединителя общего назначения. Конструкция с угловым выводом кабеля позволяет оптимально организовать монтаж в условиях ограниченного пространства, когда подвод кабеля должен выполняться под углом к оси ответной части соединителя.

Соединитель рассчитан на работу как во внутренних, так и в наружных установках. При наружной эксплуатации защиту от пыли и воды обеспечивает потребитель, применяя соответствующие кожухи, уплотнения или размещая изделие в герметичных объёмах. Климатическое исполнение — УХЛ, что допускает применение в умеренном и холодном климате.

Подтверждённые особенности

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий, что подтверждается следующими характеристиками:

• Рабочий ток на контакт — 50 ампер.
• Максимальное напряжение постоянного тока — 850 вольт.
• Количество контактов — 2, диаметр контактов 3,5 миллиметра.
• Покрытие контактов — серебро, переходное сопротивление не более 0,75 миллиома.
• Диапазон температур окружающей среды при эксплуатации — от минус 60 до плюс 60 градусов Цельсия, при смене условий допускается нагрев до плюс 110 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к одиночному удару с ускорением 5000 метров на секунду в квадрате.
• Устойчивость к многократным ударам с ускорением 350 метров на секунду в квадрате.
• Устойчивость к линейному ускорению 2000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Допустимое число сочленений и расчленений — 500 циклов.

Соединитель допускает эксплуатацию в условиях пониженного атмосферного давления вплоть до 1,3 умноженное на 10 в минус четвёртой степени паскаля, что расширяет область его применения в разреженной атмосфере или в вакуумных камерах при соответствующей подготовке.

Применение

Вилка ШР28У2НГ7 используется в цепях питания и сигнальных цепях аппаратуры, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой. Угловая конструкция патрубка уменьшает габаритный выступ кабельного жгута за пределы корпуса оборудования и упрощает трассировку кабелей в стойках, блоках и пультах.

Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление на протяжении всего срока службы, включая повторяющиеся циклы сочленения. Изделие подходит для применения в промышленной электронике, испытательном оборудовании, наземных радиотехнических комплексах и другой аппаратуре, работающей в условиях умеренного и холодного климата при значительных механических нагрузках.

Особенности монтажа

При установке вилки следует учитывать, что защита от воздействия пыли и влаги при наружном размещении возлагается на потребителя. Для сохранения заявленных электрических характеристик необходимо контролировать состояние контактов и не превышать допустимое число циклов сочленения-расчленения, составляющее 500 операций.

Изделие рассчитано на длительную эксплуатацию при соблюдении рабочих режимов по току и напряжению. Применение в схемах с индуктивной нагрузкой требует дополнительной защиты от перенапряжений, поскольку максимальное напряжение постоянного тока ограничено значением 850 вольт.
