Назначение соединителя ШР28У2НГ7

ШР28У2НГ7 представляет собой низкочастотный цилиндрический соединитель кабельного монтажа с резьбовым соединением. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре, где требуется подключение проводов, кабелей и отдельных блоков. Соединитель рассчитан на эксплуатацию в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при рабочем напряжении до 850 В.

Благодаря конструктивному исполнению и применяемым материалам соединитель обеспечивает стабильный электрический контакт в широком диапазоне внешних воздействий. Изделие ориентировано на использование в аппаратуре общепромышленного назначения, а также в устройствах, работающих в условиях умеренно холодного климата.

Конструктивные особенности и технические параметры

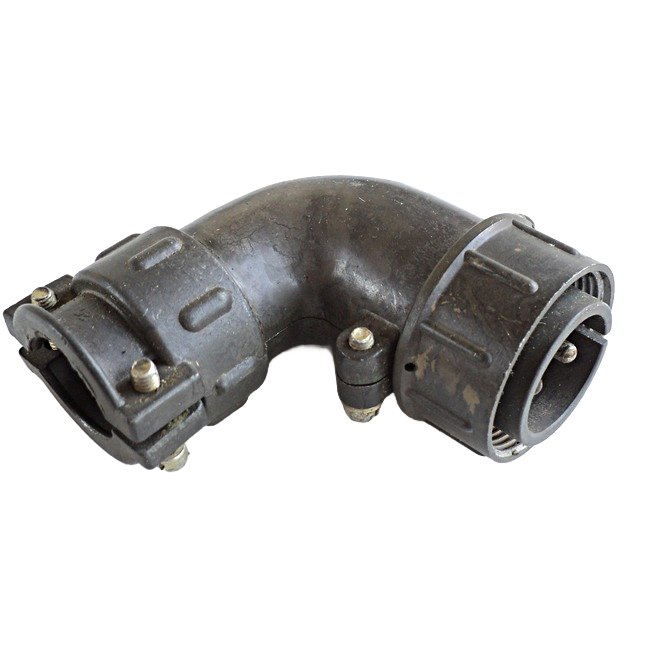

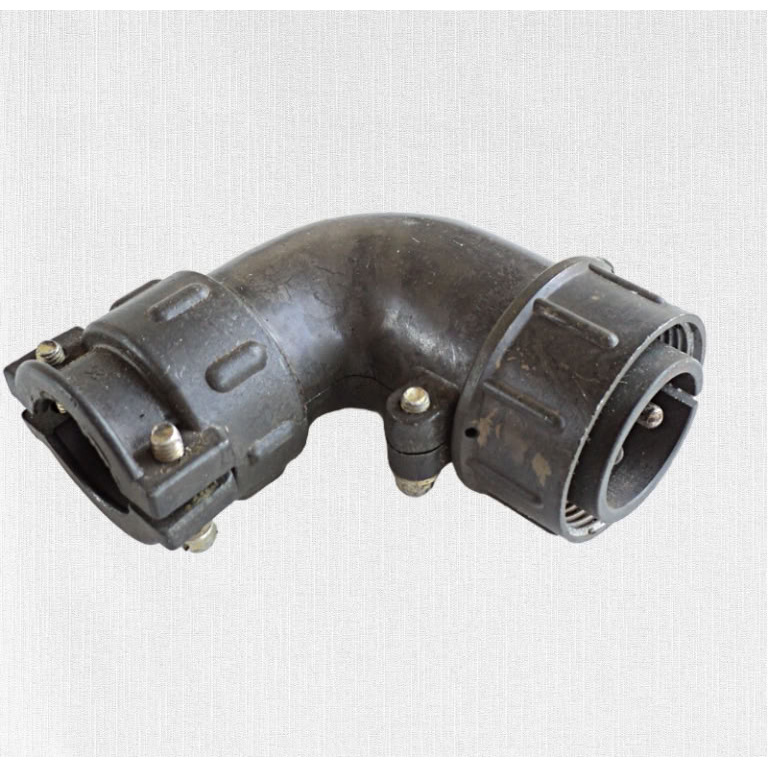

Соединитель ШР28У2НГ7 имеет условный размер корпуса 28 и содержит 2 штыревых контакта, что соответствует сочетанию 7. Кабельный ввод выполнен в виде углового патрубка без экрана. Корпус изготовлен из металла, изолятор — из карболита. Такое сочетание материалов обеспечивает механическую прочность и необходимые диэлектрические свойства.

Электрические характеристики

• Рабочее напряжение — до 850 В.
• Максимальная частота тока — 3 МГц.
• Сечение подключаемого провода — до 13 мм².
• Сопротивление контакта — не более 0,00075 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Соединитель выдерживает одиночные механические удары с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с².

Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение УХЛ допускает применение изделия как во внутренних помещениях, так и на открытом воздухе при условии защиты от прямого воздействия дождя, пыли и солнечных лучей.

Надёжность и область применения

Минимальная наработка соединителя ШР28У2НГ7 составляет 1000 часов. Количество допустимых соединений-расчленений достигает 500 циклов, что подтверждает пригодность изделия для многократного использования в разъёмных соединениях.

Соединитель применяется при монтаже кабельных трасс и межблочных соединений в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и системах электропитания. Резьбовое соединение обеспечивает фиксацию ответных частей и защиту контактной группы от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Угловой патрубок кабельного ввода позволяет выполнять подключение кабеля с изменением направления его вывода, что удобно при компоновке аппаратуры с ограниченным пространством для монтажа. Штыревое исполнение контактов определяет применение соединителя в качестве вилочной части разъёмного соединения.
