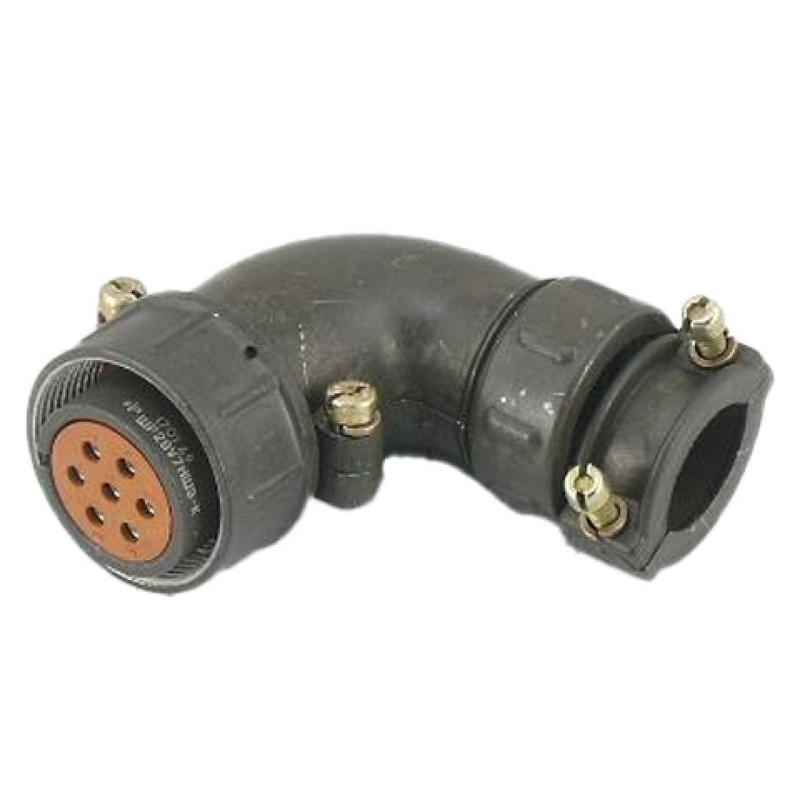

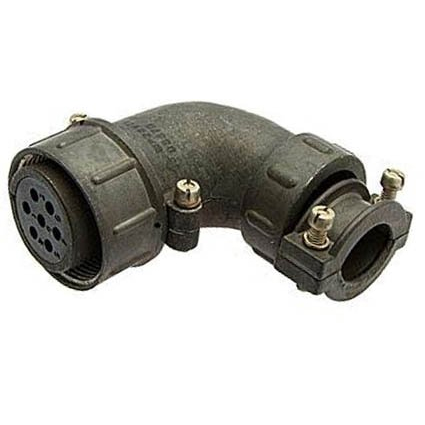

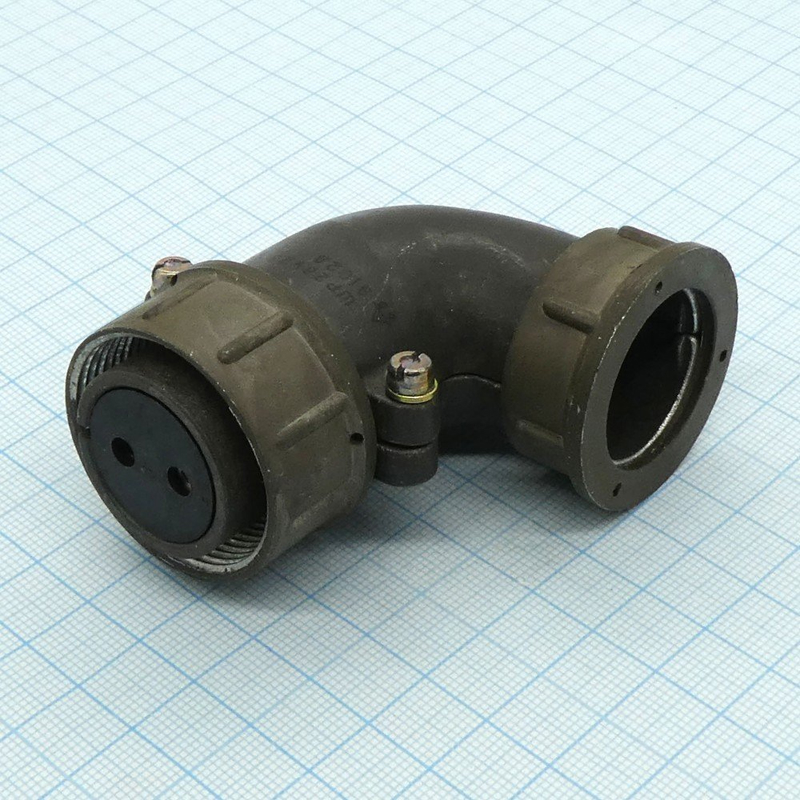

ШР28У2ЭШ7 «5» — это кабельная угловая розетка из серии цилиндрических соединителей ШР общепромышленного назначения, предназначенная для работы в электрических цепях постоянного и переменного тока в аппаратуре радио‑ и радиотехнического назначения.

Назначение и применение

Розетка ШР28У2ЭШ7 используется для соединения экранированных кабелей в стационарных и подвижных радиоэлектронных устройствах, а также в промышленном оборудовании с относительно высокими токовыми нагрузками. Она подходит для объемного монтажа и может применяться как внутри помещений, так и на открытом воздухе при дополнительной защите от пыли и влаги (климатическое исполнение УХЛ).

Конструкция и особенности

• Угловая розетка с двумя контактами и угловым патрубком (обозначение «У2»), что позволяет экономить пространство при монтаже и уменьшает вылет кабеля.

• Предназначена для экранированного кабеля (символ «Э» в обозначении), с гайкой патрубка, обеспечивающей крепление и экранирование кабеля.

• Корпус выполнен в стандартном типоразмере ШР‑28, с металлическим покрытием и резьбовым соединением для фиксации ответной части.

Основные электрические параметры

• Количество контактов: 2.

• Диаметр контактов: 3,5 мм с серебряным покрытием, что обеспечивает низкое сопротивление контактов порядка 0,75 мОм.

• Максимальное рабочее напряжение постоянного тока — не более 850 В, допускается работа и на переменном токе.

• Рабочий ток на контакт — до 50 А, то есть суммарный ток на соединитель до 100 А.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механическая и эксплуатационная прочность

Соединитель рассчитан на многократные сочленения‑расчленения (до порядка 500 циклов) и имеет значительный срок сохраняемости — не менее 15 лет. Розетка устойчива к синусоидальной вибрации и механическим ударам, что позволяет применять её в вибрационно‑нагруженных условиях, в том числе в транспортной и промышленной аппаратуре.
