Назначение и область применения

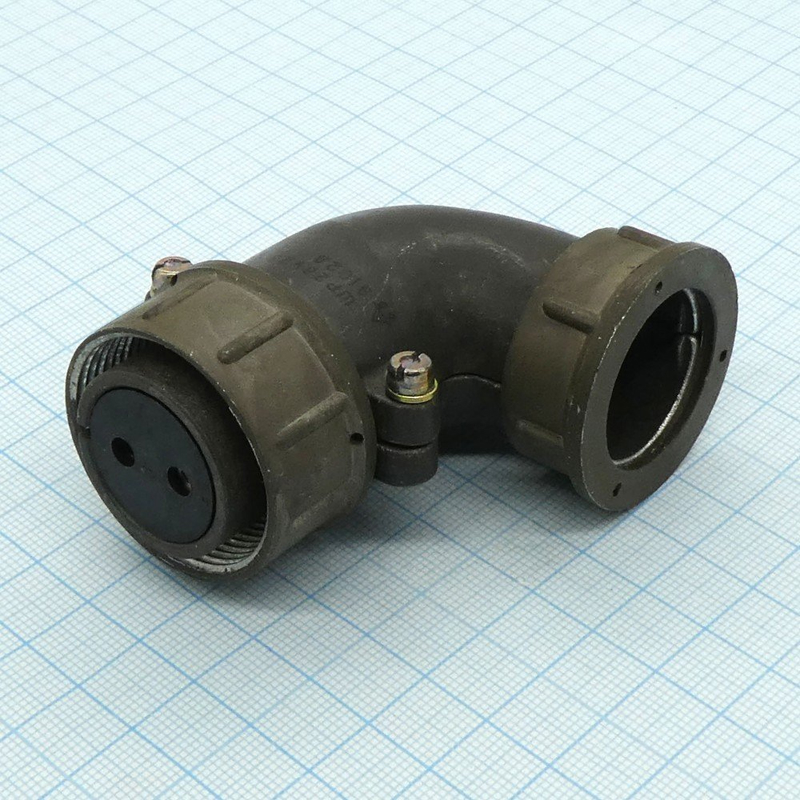

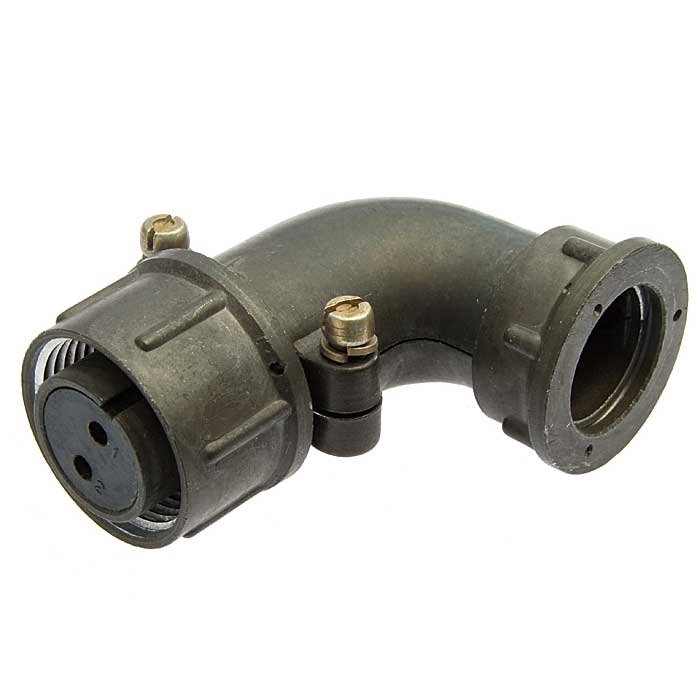

Соединитель ШР28У2ЭШ7 представляет собой кабельную розетку с угловым патрубком, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие обеспечивает надёжное разъёмное сочленение электрических цепей и рассчитано на эксплуатацию в составе различных устройств, где требуется передача сигналов и электропитания через кабельные линии.

Розетка допускает использование как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и воды. Климатическое исполнение УХЛ подтверждает возможность работы в умеренном и холодном климате, что расширяет географию применения изделия.

Подтверждённые технические особенности

Соединитель ШР28У2ЭШ7 обладает следующими характеристиками, подтверждёнными технической документацией:

• рабочий ток — 50 А;
• максимальное рабочее напряжение постоянного тока — не более 850 В;
• диаметр контактов — 3,5 мм;
• покрытие контактов — серебро;
• сопротивление контактов — 0,75 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 ч;
• срок сохраняемости — не менее 15 лет;
• хвостовики контактов допускают подсоединение проводов сечением не более 13 мм квадратных;
• количество перепаек — не более 3;
• сочленение соединителей — резьбовое;
• метод монтажа — пайка;
• габаритные размеры — 76,1 на 63,4 на 38,5 мм;
• диапазон частот синусоидальной вибрации — от 1 Гц до 5000 Гц;
• ускорение синусоидальной вибрации — 300 м/с²;
• ускорение механического удара одиночного действия — 5000 м/с²;
• ускорение механического удара многократного действия — 350 м/с²;
• ускорение линейной нагрузки — 2000 м/с²;
• диапазон рабочей температуры — от минус 60 °C до плюс 60 °C.

Расшифровка условного обозначения

Маркировка ШР28У2ЭШ7 содержит информацию о конструкции и назначении изделия:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• У — с угловым патрубком;
• 2 — количество контактов;
• Э — для экранированного кабеля;
• Ш — розетка;
• 7 — сочетание контактов.

Варианты исполнения и особенности применения

В зависимости от вида приёмки розетки ШР28У2ЭШ7 выпускаются в нескольких вариантах исполнения: отдел технического контроля (ОТК), особо стойкие (ОС), приёмка заказчика (ПЗ) и военная приёмка (ВП). Это позволяет подбирать изделие под конкретные требования к контролю качества и условиям эксплуатации.

Угловой патрубок обеспечивает удобство монтажа в условиях ограниченного пространства, а резьбовое сочленение гарантирует стабильность соединения при механических нагрузках и вибрационных воздействиях. Конструкция рассчитана на многократные циклы сочленения и расчленения, что делает соединитель пригодным для обслуживаемого оборудования.

Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Хвостовики контактов допускают подсоединение проводов сечением до 13 мм квадратных, что позволяет применять розетку в силовых цепях с повышенными токовыми нагрузками. Ограничение по количеству перепаек (не более трёх) следует учитывать при ремонте и повторном монтаже.
