Назначение и область применения

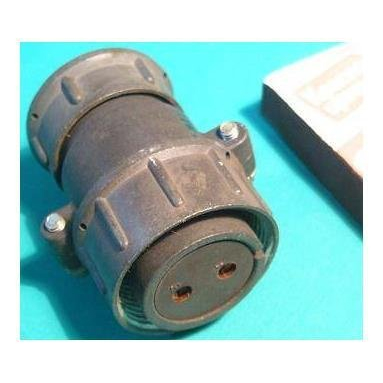

ШР28У2ЭШ7 представляет собой кабельную розетку с угловым патрубком, предназначенную для использования в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к категории соединителей общего назначения и применяется для коммутации электрических цепей в электро- и радиоаппаратуре, в том числе при работе с экранированным кабелем.

Конструктивное исполнение с угловым патрубком обеспечивает удобный подвод кабеля в условиях ограниченного пространства, что особенно востребовано при монтаже в корпусах аппаратуры, стойках и шкафах. Розетка рассчитана на климатическое исполнение УХЛ и может применяться как для внутреннего, так и для наружного монтажа при условии защиты от пыли и воды.

Технические характеристики

Изделие обеспечивает надёжное соединение в цепях постоянного тока с рабочим током до 50 А и максимальным напряжением не более 850 В. Контактная группа включает 2 контакта диаметром 3,5 мм с серебряным покрытием, что обеспечивает низкое переходное сопротивление на уровне 0,75 мОм и стабильность электрических параметров в течение всего срока эксплуатации.

• Сопротивление изоляции — не менее 5000 МОм.
• Тип сочленения — резьбовое.
• Способ монтажа — пайка.
• Габаритные размеры — 76,1 на 63,4 на 38,5 мм.
• Диапазон рабочих температур — от минус 60°C до плюс 60°C, с допустимым перегревом контактов до плюс 110°C.
• Устойчивость к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².
• Устойчивость к ударным воздействиям с ускорением до 5000 м/с².
• Минимальная наработка — 1000 часов.
• Срок хранения — 15 лет.

Конструктивные особенности

Корпус розетки выполнен с учётом требований к механической прочности и защите контактной группы от внешних воздействий. Резьбовой механизм сочленения обеспечивает плотное и виброустойчивое соединение с ответной частью разъёма, исключая самопроизвольное размыкание при динамических нагрузках. Серебряное покрытие контактов снижает окисление и гарантирует стабильное электрическое соединение при длительной эксплуатации.

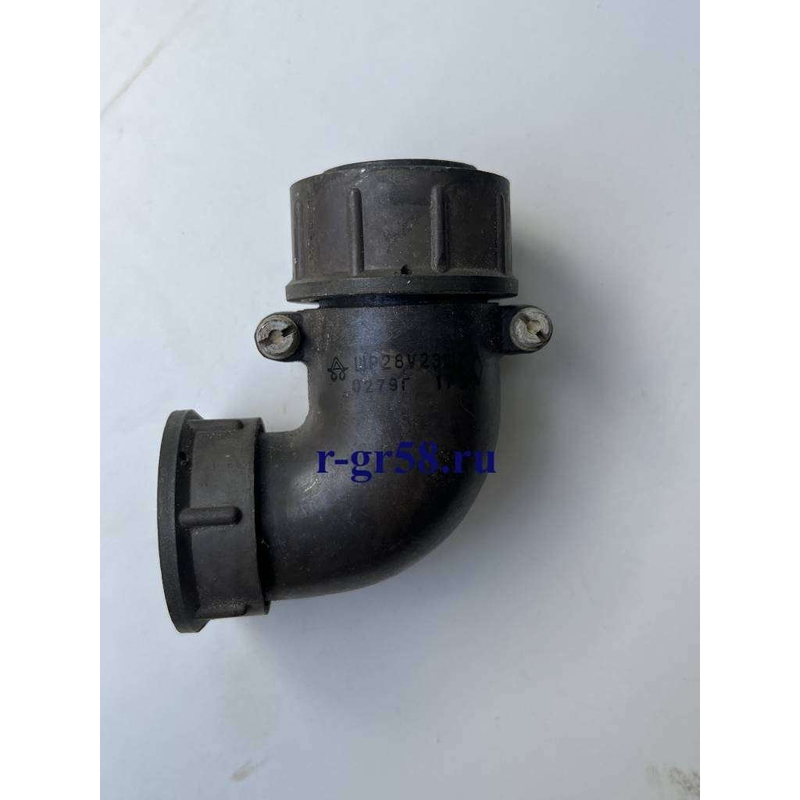

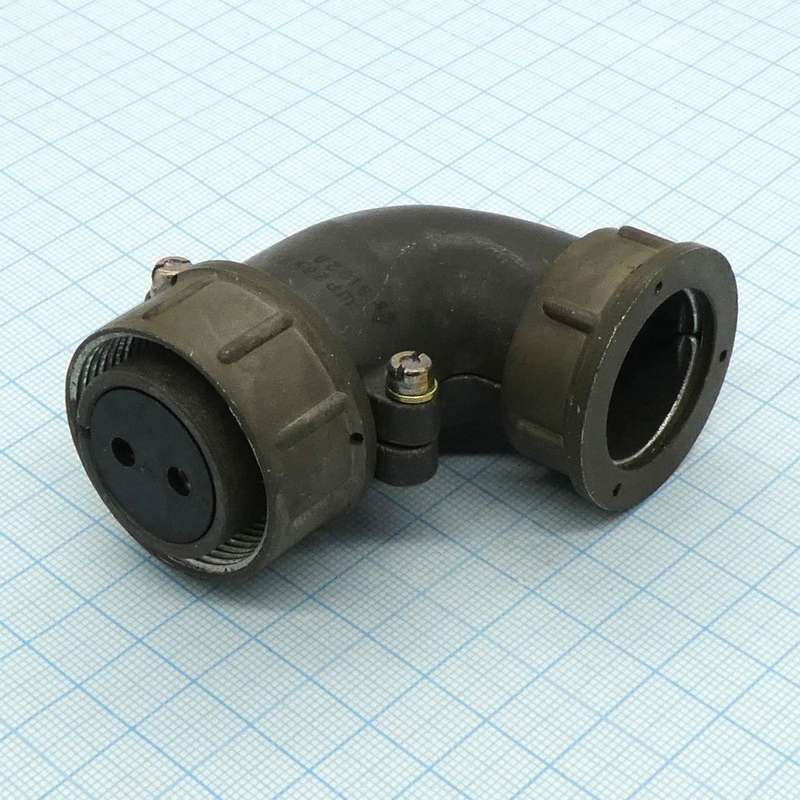

Угловой патрубок позволяет размещать кабель под прямым углом к оси соединителя, что упрощает разводку проводников внутри приборов и снижает механическую нагрузку на места пайки. Конструкция рассчитана на применение с экранированным кабелем, что способствует снижению электромагнитных помех в радиоаппаратуре.

Установка и эксплуатация

Монтаж розетки осуществляется методом пайки проводников к контактным выводам. При выполнении монтажных работ необходимо учитывать тепловой режим и не допускать перегрева контактов сверх допустимых значений. Для наружного применения требуется обеспечить дополнительную защиту от прямого попадания пыли и влаги, так как климатическое исполнение УХЛ предполагает эксплуатацию в условиях умеренного и холодного климата с учётом указанных ограничений по температуре.

Изделие выпускается в соответствии с техническими условиями для соединителей типа ШР28 и поставляется в виде готового компонента для сборки радиоэлектронной аппаратуры.
