ШР28У2ЭШ7: кабельная розетка для силовых и сигнальных цепей

ШР28У2ЭШ7 — цилиндрический электрический соединитель серии ШР в исполнении кабельной розетки с угловым патрубком для экранированного кабеля. Разъём рассчитан на надёжное разъёмное соединение цепей постоянного и переменного тока в радиоэлектронной, промышленной и специальной аппаратуре.

Конструкция с резьбовым сочленением, двухконтактная схема и серебряное покрытие контактов делают ШР28У2ЭШ7 практичным решением для оборудования, где важны допустимая токовая нагрузка, стойкость к механическим воздействиям и защита кабельного экрана.

Расшифровка обозначения

Маркировка ШР28У2ЭШ7 отражает основное исполнение соединителя:

Таким образом, ШР28У2ЭШ7 представляет собой кабельную розетку на два силовых контакта , выполненную в корпусе условного размера 28. Угловой патрубок упрощает укладку кабеля при ограниченном пространстве в шкафу, корпусе машины или приборном отсеке.

Основные характеристики

Для исполнения ШР28У2ЭШ7 приводятся следующие технические параметры:

Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления. Это особенно важно для цепей с повышенной токовой нагрузкой, поскольку качество контакта непосредственно влияет на нагрев соединения и стабильность работы оборудования.

Конструкция и назначение

Разъём ШР28У2ЭШ7 относится к негерметичным соединителям общего назначения. Он предназначен для внутреннего применения, а также может устанавливаться снаружи при условии дополнительной защиты от воды и пыли со стороны оборудования.

Ключевые конструктивные особенности:

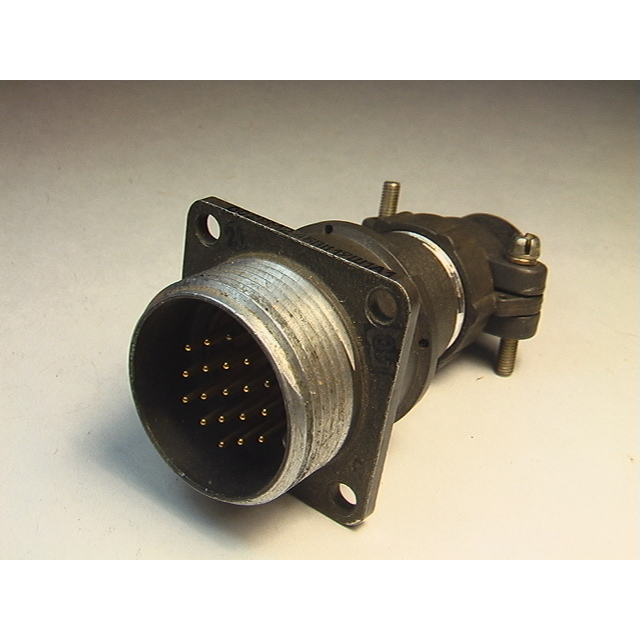

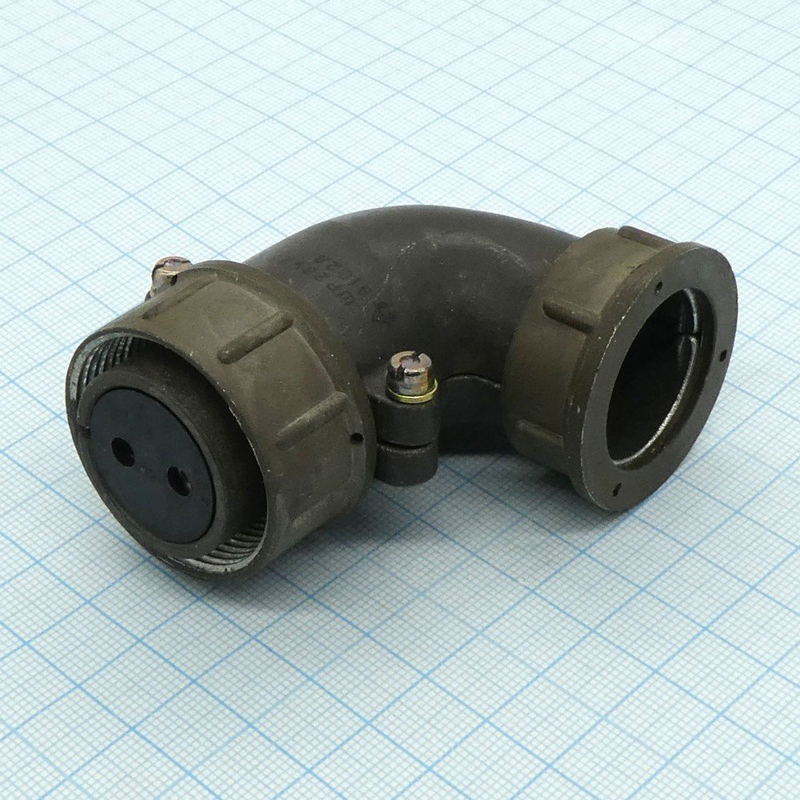

• Кабельная розетка с угловым патрубком , ориентирующим вывод кабеля под углом к оси разъёма.

• Исполнение для экранированного кабеля , позволяющее организовать электрический контакт экрана с корпусной частью соединителя.

• Резьбовое соединение, устойчивое к вибрации и случайному расстыковыванию.

• Одношпоночная поляризация, исключающая неправильную ориентацию вилки и розетки при соединении.

• Контакты диаметром 3,5 мм, рассчитанные на передачу значительного тока.

Разъём применяется в цепях постоянного тока и переменного тока частотой до 3 МГц. Такое сочетание параметров позволяет использовать ШР28У2ЭШ7 в силовых, управляющих и комбинированных электрических цепях аппаратуры.

Устойчивость к условиям эксплуатации

ШР28У2ЭШ7 рассчитан на работу в климатическом исполнении УХЛ. Согласно доступным техническим данным, соединитель сохраняет работоспособность при температуре окружающей среды от −60 °C до +60 °C, а с учётом перегрева контактов допускается смена температур от −60 °C до +110 °C.

Для применения в оборудовании с механическими нагрузками важны следующие показатели:

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц.

• Допустимое вибрационное ускорение до 300 м/с².

• Стойкость к одиночным механическим ударам с ускорением до 5000 м/с².

• Стойкость к многократным ударам с ускорением до 350 м/с².

• Допустимая линейная нагрузка до 2000 м/с².

Эти характеристики позволяют рассматривать ШР28У2ЭШ7 как разъём для промышленного, транспортного, измерительного и специализированного оборудования, в котором соединения подвергаются вибрации, ударам или температурным перепадам.

Где применяется ШР28У2ЭШ7

Кабельная розетка ШР28У2ЭШ7 может использоваться в составе:

• Силовых соединений постоянного и переменного тока.

• Электрошкафов, пультов управления и распределительных устройств.

• Контрольно-измерительной и испытательной аппаратуры.

• Промышленных станков и технологических установок.

• Радиотехнических и электронных комплексов.

• Подвижного оборудования, где требуется стойкость к вибрации.

• Систем с экранированными кабелями, чувствительными к электромагнитным помехам.

При подборе ответной части необходимо проверить совпадение типоразмера корпуса, числа и расположения контактов, исполнения сочленяемой части, положения ключа, а также требований к экрану и способу монтажа. Для обеспечения надёжного контакта важно соблюдать технологию пайки, правильно зафиксировать кабель в патрубке и не превышать допустимое сечение проводников.
