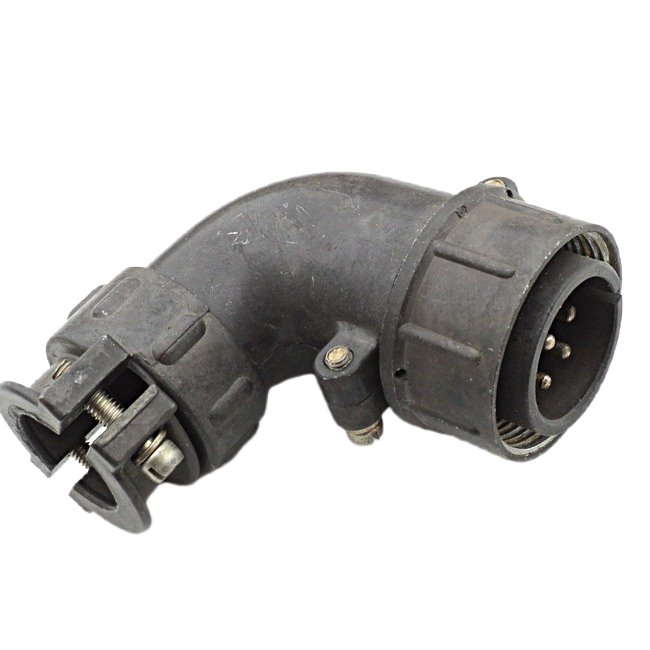

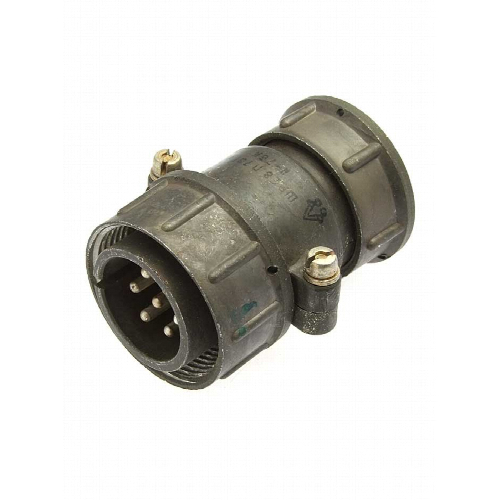

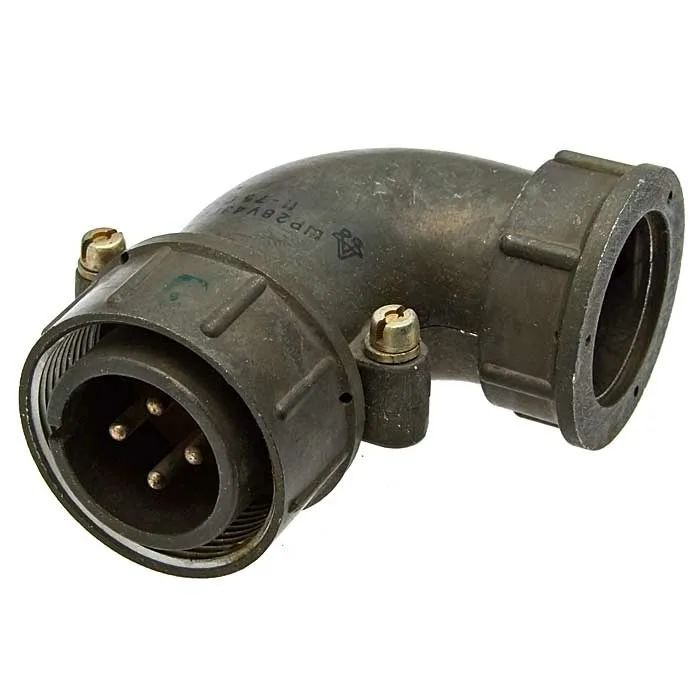

ШР28У2ЭГ7 ВИЛКИ

Цена:

650 ₽

Технические характеристики

ШР28У2ЭГ7 — это низкочастотный цилиндрический соединитель типа «ШР» в виде кабельной вилки, рассчитанный на достаточно высокие токи и применяемый в радио‑ и электронной аппаратуре общего назначения, а также в промышленной и бортовой технике.

ШР — тип цилиндрического соединителя общего назначения.
28 — условный размер корпуса (наружный диаметр резьбовой гайки).
У — угловой патрубок (кабель подходит под углом к плоскости корпуса).
2 — количество контактов — 2 штыря диаметром 3,5 мм.
Э — вид гайки патрубка для экранированного кабеля (с возможностью экранирования экраном кабеля).
Г — кабельная часть, выполняемая как вилка.
7 — сочетание контактов (комбинация размеров и расположения, 2 контакта Ø 3,5 мм).

Номинальный рабочий ток на контакт — порядка 50 А, суммарный ток по двум контактам до примерно 100 А.
Максимальное рабочее напряжение постоянного тока — до 850 В.
Сопротивление контакта — не более 0,75 мОм, что обеспечивает малые потери и нагрев при больших токах.
Температурный диапазон эксплуатации — от примерно −60 до +60 °С; с учётом перегрева контактов верхний предел может доходить до +110 °С.

Разъём рассчитан на не менее 500 циклов сочленения‑расчленения, минимальная наработка — порядка 1000 часов.
Устойчив к вибрации (синусоидальная, диапазон примерно 1–5000 Гц, ускорение до 300 м/с²) и ударным нагрузкам (одиночный удар до 5000 м/с², многократный до 350 м/с²).
Предусмотрена работа при пониженном давлении (до примерно1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па), что позволяет использовать соединители в герметизированных и специальных системах.

Корпус кабельной части — металлический, с угловым патрубком и резьбовой гайкой для экранированного кабеля; экран кабеля присоединяется к экранной гайке.
Монтаж контактов — пайка проводников (допускается подключение проводов сечением до примерно 13 мм², количество перепаек — не более трёх).
Габаритные размеры вилки лежат в диапазоне около 76×63×38 мм, что типично для габарита ШР28.

Описание

Назначение и область применения

ШР28У2ЭГ7 — это низкочастотный цилиндрический соединитель типа «ШР», выполненный в виде кабельной вилки. Изделие рассчитано на работу с достаточно высокими токами и предназначено для применения в радио- и электронной аппаратуре общего назначения, а также в промышленной и бортовой технике. Соединитель обеспечивает надёжное разъёмное соединение электрических цепей и подходит для эксплуатации в условиях, требующих устойчивости к механическим воздействиям и перепадам давления.

Благодаря угловому патрубку кабель подводится к корпусу под углом, что упрощает монтаж в стеснённых пространствах и снижает нагрузку на кабельный ввод. Наличие экранной гайки и металлического корпуса позволяет организовать полноценное экранирование кабельного соединения, что особенно важно при работе с сигнальными и силовыми цепями в условиях электромагнитных помех.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР28У2ЭГ7 содержит полную информацию о конструктивном исполнении соединителя. Тип ШР указывает на принадлежность к цилиндрическим соединителям общего назначения. Условный размер корпуса 28 определяет габарит и присоединительные размеры изделия — наружный диаметр резьбовой гайки соответствует данному типоразмеру.

Буква «У» обозначает угловой патрубок, то есть кабель подходит к плоскости корпуса под углом. Цифра 2 указывает на количество контактов: вилка оснащена двумя штырями диаметром 3,5 миллиметра каждый. Буква «Э» обозначает вид гайки патрубка для экранированного кабеля — конструкция предусматривает присоединение экрана кабеля к экранной гайке. Буква «Г» означает кабельную часть, выполняемую как вилка. Цифра 7 определяет сочетание контактов — комбинацию размеров и расположения, соответствующую двум контактам диаметром 3,5 миллиметра.

Корпус кабельной части металлический, с угловым патрубком и резьбовой гайкой для экранированного кабеля. Монтаж контактов выполняется методом пайки проводников. Допускается подключение проводов сечением до примерно 13 квадратных миллиметров, при этом количество перепаек не должно превышать трёх. Габаритные размеры вилки лежат в диапазоне около 76 на 63 на 38 миллиметров, что типично для габарита ШР28.

Электрические характеристики

Номинальный рабочий ток на контакт — порядка 50 ампер.
Суммарный ток по двум контактам — до примерно 100 ампер.
Максимальное рабочее напряжение постоянного тока — до 850 вольт.
Сопротивление контакта — не более 0,75 миллиома.

Низкое переходное сопротивление контактов обеспечивает малые потери энергии и минимальный нагрев при прохождении больших токов, что повышает общую надёжность соединения и продлевает срок службы изделия. Соединитель рассчитан на не менее 500 циклов сочленения-расчленения, а минимальная наработка составляет порядка 1000 часов.

Условия эксплуатации и механическая стойкость

Температурный диапазон эксплуатации составляет от примерно минус 60 до плюс 60 градусов Цельсия. С учётом перегрева контактов верхний предел рабочей температуры может доходить до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность в широком интервале температур, что позволяет использовать его как в холодных, так и в умеренно нагретых средах.

Соединитель устойчив к вибрационным нагрузкам: синусоидальная вибрация в диапазоне примерно от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате не приводит к нарушению электрического контакта. Ударная стойкость подтверждена для одиночного удара с ускорением до 5000 метров на секунду в квадрате и многократных ударов с ускорением до 350 метров на секунду в квадрате. Предусмотрена работа при пониженном давлении вплоть до примерно 1,3 на 10 в минус четвёртой степени паскаля, что позволяет применять соединитель в герметизированных и специальных системах.
