Назначение

Вилка ШР28У2ЭГ7 (артикул 51400) представляет собой кабельный соединитель штыревого типа, относящийся к серии цилиндрических низкочастотных соединителей ШР28. Изделие предназначено для коммутации электрических цепей в составе различных электрических систем, где требуется разъёмное соединение кабельных линий.

Соединитель рассчитан на работу с постоянным напряжением до 850 В и рабочим током до 50 А. Общая токовая нагрузка при эксплуатации не должна превышать 100 А. Эти параметры позволяют применять вилку в низкочастотных цепях с умеренными и значительными токовыми нагрузками.

Климатическое исполнение УХЛ означает, что изделие подходит для эксплуатации в условиях умеренного климата. Тип соединителя — негерметичный, поэтому монтаж и эксплуатация должны выполняться с учётом условий окружающей среды и требований к защите от влаги и загрязнений.

Технические характеристики

Основные подтверждённые характеристики вилки ШР28У2ЭГ7:

• Тип контактов: штырь.
• Сочетание контактов: 7.
• Рабочее напряжение: до 850 В постоянного тока.
• Рабочий ток: до 50 А.
• Максимальная общая токовая нагрузка: не более 100 А.
• Сопротивление изолятора: не менее 5000 МОм.
• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ (умеренный климат).
• Материал контактов: серебро.
• Категория: ШР28.
• Год: 2015.

Серебряное покрытие контактов обеспечивает стабильный электрический контакт и низкое переходное сопротивление. Сопротивление изолятора не менее 5000 МОм подтверждает высокие диэлектрические свойства материала изолятора.

Особенности конструкции и применение

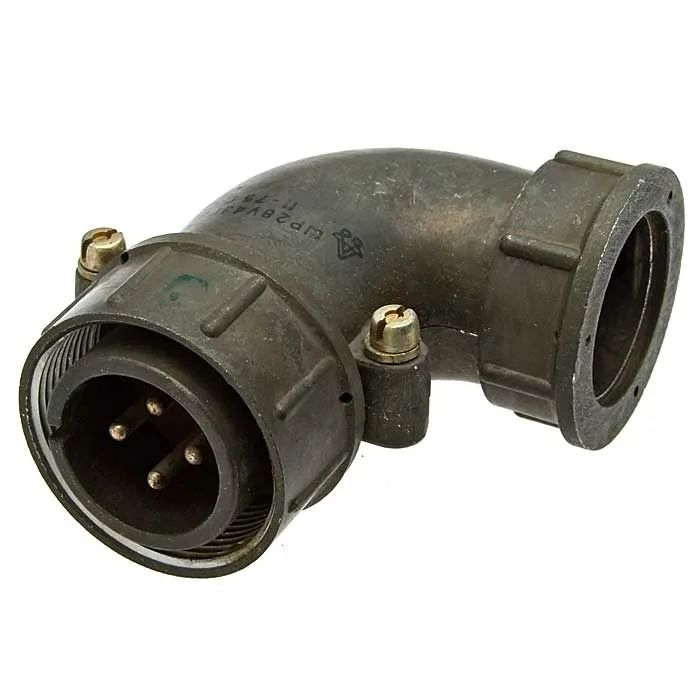

Вилка ШР28У2ЭГ7 предназначена для подключения экранированных кабелей. Конструкция предусматривает возможность оснащения угловым патрубком и гайкой, что расширяет варианты монтажа и подключения кабельных сборок в ограниченном пространстве.

Изделие относится к цилиндрическим низкочастотным соединителям. Такое исполнение обеспечивает удобство сочленения и расчленения при выполнении монтажных и ремонтных работ.

Рекомендации по применению

• Коммутация экранированных кабельных линий в низкочастотных цепях.
• Использование в электрических системах с постоянным напряжением до 850 В.
• Эксплуатация в условиях умеренного климата при соблюдении требований к негерметичному соединителю.
• Подключение кабельных сборок с угловым патрубком и гайкой при необходимости.

Изделие подходит для различных применений, где требуется надёжное и прочное электрическое соединение. При выборе ответной части необходимо учитывать сочетание контактов — 7, тип контактов — штырь, а также принадлежность к серии ШР28.

Артикул изделия — 51400. В характеристиках товара указан год 2015.
