Назначение и область применения

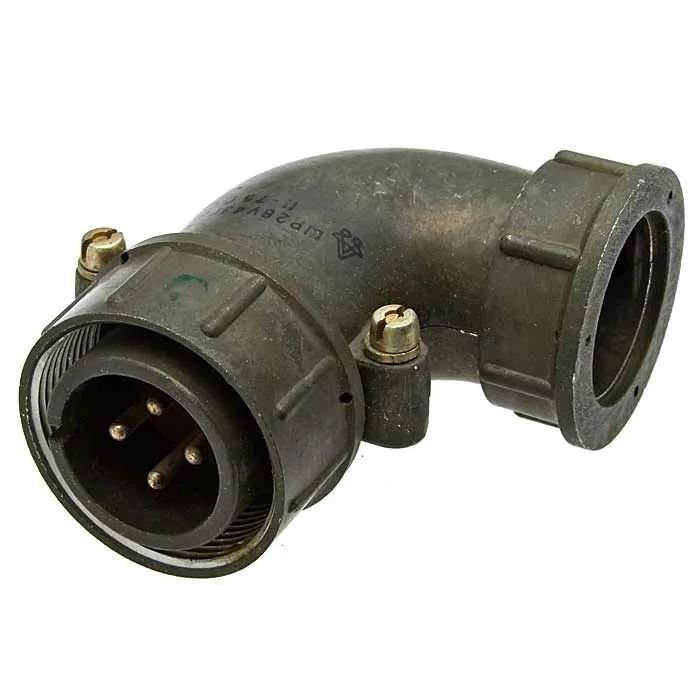

ШР28У2ЭГ7 ВИЛКИ «5» — это кабельная вилка с угловым патрубком, относящаяся к серии разъёмов ШР28. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Разъём обеспечивает надёжное разъёмное соединение электрических цепей в составе различных устройств, где требуется передача значительных токов при высоком рабочем напряжении постоянного тока.

Конструктивное исполнение с угловым патрубком позволяет оптимально организовать подвод кабеля в условиях ограниченного пространства, когда прямой ввод кабеля неудобен или невозможен. Вилка рассчитана на использование как во внутренней, так и в наружной установках при условии обеспечения защиты от пыли и влаги силами потребителя с учётом конкретных условий эксплуатации.

Климатическое исполнение УХЛ подтверждает возможность применения изделия в умеренном и холодном климате. Диапазон рабочих температур от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов обеспечивает стабильную работу вилки в самых разных температурных условиях.

Технические характеристики и особенности конструкции

Разъём оснащён двумя контактами диаметром 3,5 мм, на которые нанесено серебряное покрытие. Такое покрытие снижает переходное сопротивление и повышает устойчивость контактной пары к окислению, что особенно важно при передаче больших токов. Рабочий ток на контакт составляет 50 ампер, а максимальное напряжение постоянного тока достигает 850 вольт.

Сопротивление электрического контакта не превышает 0,75 миллиом. Указанная величина гарантирует минимальные потери энергии в месте соединения и снижает нагрев контактной группы при длительной работе под нагрузкой.

Ключевые подтверждённые характеристики изделия:

• рабочий ток на контакт — 50 ампер;
• сопротивление контакта — не более 0,75 миллиом;
• диапазон рабочих температур — от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов;
• синусоидальная вибрация — от 1 до 5000 герц при ускорении 300 метров в секунду в квадрате;
• механический удар одиночный — до 5000 метров в секунду в квадрате;
• механический удар многократный — до 350 метров в секунду в квадрате;
• линейное ускорение — до 2000 метров в секунду в квадрате;
• количество сочленений-расчленений — 500 циклов;
• наработка — не менее 1000 часов.

Разъём сохраняет работоспособность в условиях пониженного давления до 1,3 на 10 в минус четвёртой степени паскаля, что подтверждает возможность его применения в аппаратуре, эксплуатируемой на больших высотах или в разреженной атмосфере.

Условия эксплуатации и монтажа

Вилка ШР28У2ЭГ7 «5» рассчитана на эксплуатацию при значительных механических воздействиях. Изделие выдерживает вибрационные нагрузки в широком частотном диапазоне, одиночные и многократные удары, а также длительное воздействие линейного ускорения. Это позволяет применять разъём в аппаратуре, устанавливаемой на подвижных объектах, в том числе на транспорте и в промышленном оборудовании, подверженном динамическим нагрузкам.

Ресурс изделия составляет 500 циклов сочленения-расчленения. Такая наработка достаточна для большинства промышленных и радиотехнических применений, где соединение разъёма производится периодически в ходе монтажа, настройки или технического обслуживания оборудования.

Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции. Для обеспечения защиты от пыли и влаги при наружной установке потребителю необходимо предусмотреть соответствующие меры — размещение разъёма в герметичных кожухах, применение дополнительных уплотнений или иных конструктивных решений, учитывающих условия конкретного объекта.
