Назначение соединителя ШР28У2ЭГ7 «5»

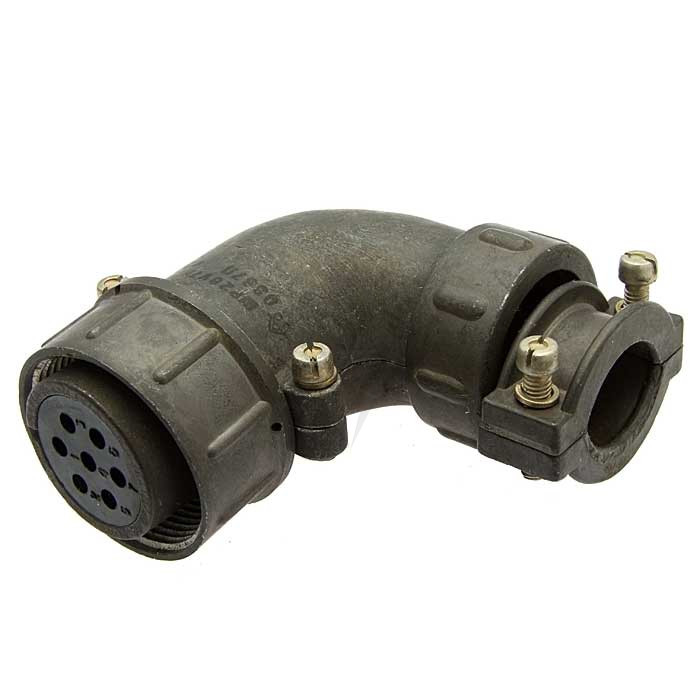

Кабельная вилка ШР28У2ЭГ7 «5» представляет собой низкочастотный цилиндрический соединитель серии ШР, оснащённый угловым патрубком и гайкой для экранированного кабеля. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов. Соединитель рассчитан на работу с сигналами частотой до 3 МГц при напряжении до 850 В, что обеспечивает его применимость в широком спектре задач — от силовых подключений до передачи управляющих и измерительных сигналов.

Конструкция с угловым патрубком позволяет выполнять подключение кабеля под углом к оси ответной части, что особенно востребовано при монтаже в стеснённых условиях, где прямое расположение кабеля невозможно или нежелательно. Гайка для экранированного кабеля обеспечивает надёжную фиксацию оплётки и сохранение целостности экранирования в месте ввода, что снижает влияние внешних электромагнитных помех на передаваемый сигнал.

Подтверждённые особенности и технические характеристики

Соединитель ШР28У2ЭГ7 «5» имеет два контакта диаметром 3,5 мм, каждый из которых рассчитан на ток до 50 А. Суммарная допустимая токовая нагрузка достигает 100 А, что позволяет использовать изделие в силовых цепях с высокими рабочими токами. Контактное сопротивление не превышает 0,75 мОм, обеспечивая минимальные потери в точке соединения и стабильность электрических параметров на протяжении всего срока службы.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует высокую степень электрической развязки между контактами и корпусом. Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, что подтверждает его пригодность для эксплуатации как в отапливаемых помещениях, так и в условиях значительных отрицательных температур.

Соединитель выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Минимальная наработка составляет 1000 часов, а допустимое число сочленений и расчленений достигает 500 циклов, что подтверждает высокую механическую надёжность и долговечность конструкции.

Расшифровка условного обозначения

• ШР — негерметичный цилиндрический соединитель;
• 28 — условный размер корпуса;
• У — угловой патрубок для кабеля;
• 2 — число контактов;
• Э — исполнение для экранированного кабеля с гайкой;
• Г7 — тип контактов (штыри).

Применение

ШР28У2ЭГ7 «5» применяется в составе кабельных сборок для подключения стационарного и передвижного оборудования, испытательных стендов, генераторных установок и распределительных устройств. Угловое исполнение корпуса упрощает прокладку кабельных трасс в шкафах и стойках, а гайка для экранированного кабеля обеспечивает стабильное соединение оплётки с корпусом вилки, что особенно важно при работе с чувствительными сигнальными цепями.

Изделие подходит для использования в системах, где требуется многократное соединение и разъединение электрических цепей в процессе эксплуатации, а также в условиях воздействия вибрационных и ударных нагрузок. Благодаря своим характеристикам соединитель сохраняет заявленные электрические параметры при длительной работе в составе промышленного оборудования и транспортных систем.
