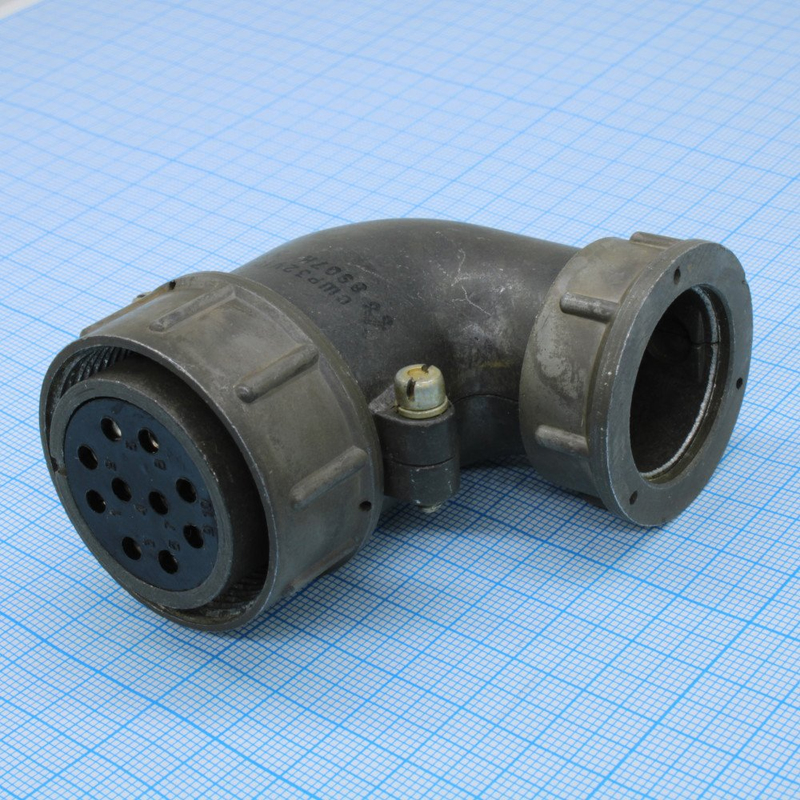

ШР28У1ЭШ4 — это кабельная розетка цилиндрического типа из серии ШР, предназначенная для соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она применяется для работы в электрических цепях постоянного и переменного тока в узлах и блоках оборудования, включая внутреннее и наружное использование (при защите от пыли и влаги).

Применение

Используется как соединитель для экранированного кабеля в аппаратуре специального и общего назначения, подходит для климатического исполнения УХЛ. Подходит для объемного монтажа с резьбовой фиксацией, в том числе в условиях вибрации и ударов.

Характеристики

• Рабочий ток на контакт: 100 А.

• Максимальное напряжение постоянного тока: 850 В. ?

• Диаметр контакта: 5,5 мм, покрытие — серебро.

• Сопротивление контакта: не более 0,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

Надежность

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с?, механические удары до 5000 м/с? (одиночные) и 350 м/с? (многократные), наработка — минимум 1000 часов. Количество циклов соединений — 500.
