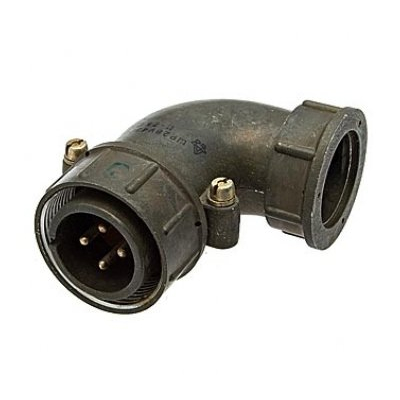

ШР28У1ЭГ4 — это вилка низкочастотного цилиндрического электрического соединителя общего назначения. Она предназначена для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.​

Расшифровка обозначения

Обозначение ШР28У1ЭГ4 расшифровывается так:

• ШР — тип цилиндрического соединителя.

• 28 — условный размер корпуса.

• У — угловой патрубок.

• 1 — один контакт.

• Э — для экранированного кабеля.

• Г — вилка (мужской разъём).

• 4 — сочетание контактов.

Технические характеристики

Рабочий ток на контакт достигает 100 А, диаметр контакта — 5,5 мм с серебряным покрытием. Сопротивление контакта — не более 0,3 мОм, изоляции — не менее 5000 МОм. Соединитель выдерживает 500 циклов сочленения-расчленения и наработку не менее 1000 часов.

Условия эксплуатации

Диапазон температур — от -60°C до +110°C (с учётом перегрева контактов). Работает при пониженном давлении 1,3·10⁻⁴ Па, устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и линейным нагрузкам (2000 м/с²). Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги). Хвостовики контактов позволяют подсоединять провода сечением до 35 мм², срок хранения — не менее 15 лет.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения экранированных кабелей. Корпус металлический, изолятор — карболит.
