Назначение соединителя ШР28ПК7НШ9

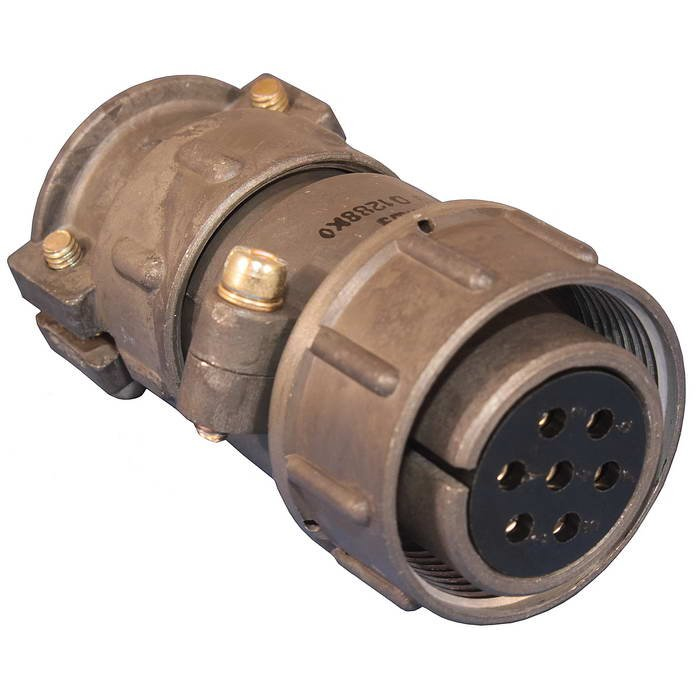

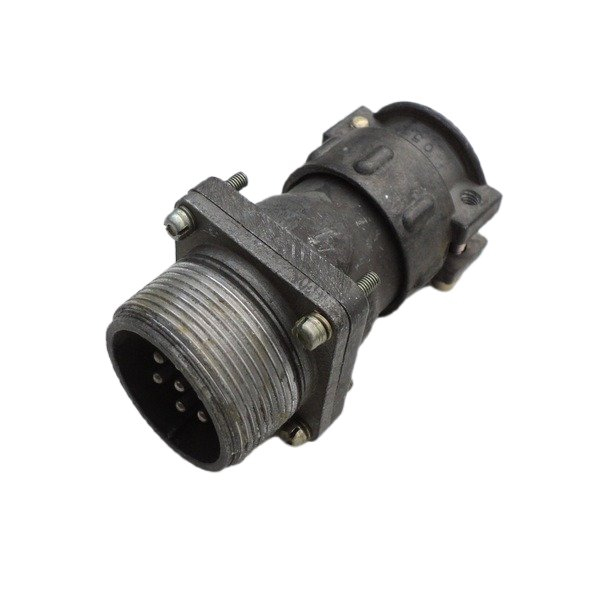

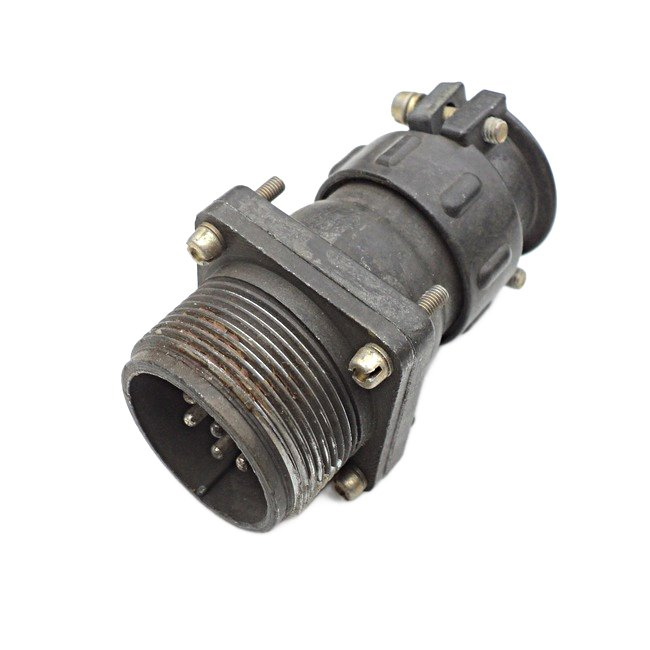

ШР28ПК7НШ9 представляет собой приборный соединитель (вилку), предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и применяется для электрического соединения цепей как постоянного, так и переменного тока частотой до 3 МГц. Благодаря универсальности конструкции вилка востребована в промышленности и других областях, где требуется надёжная коммутация.

Артикул изделия — 51381. Товар относится к категории ШР28, производитель — Коннектор.

Подтверждённые технические характеристики

Ниже приведены основные параметры, заявленные для данной модели. Тип соединителя — ШР, то есть с прямым патрубком. Размер корпуса — 28. Количество контактов — 7, диаметр каждого контакта составляет 2,5 мм.

• Максимальное рабочее напряжение — до 850 В.
• Рабочий ток — до 25 А на контакт, общая токовая нагрузка — до 175 А.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов соединения и разъединения — до 500 раз.
• Минимальная наработка — 1000 часов.

Перечисленные значения позволяют использовать вилку в цепях с высокими токами и напряжениями, а низкое сопротивление контактов обеспечивает стабильность электрического соединения.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур. Температура окружающего воздуха при эксплуатации — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Температура перегрева контактов допускается до плюс 110 градусов Цельсия.

Изделие устойчиво к механическим воздействиям. Синусоидальная вибрация действует в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Механический удар одиночного действия достигает 5000 метров на секунду в квадрате, многократного действия — до 350 метров на секунду в квадрате.

Конструкция и применение

Конструкция вилки допускает подключение как экранированных, так и неэкранированных кабелей. Монтаж предполагается в условиях, защищённых от пыли и влаги; климатическое исполнение — УХЛ.

Соединители типа ШР28 применяются в различных электрических цепях постоянного и переменного тока с частотой до 3 МГц. Это делает их универсальным решением для промышленного оборудования и других сфер, где необходима надёжная и многократная коммутация.

Для получения точной информации о совместимости, комплектации и наличии рекомендуется уточнять данные у поставщика, поскольку в приведённом описании такие сведения не указаны.
