ШР28ПК7НШ9 ВИЛКИ

Цена: ПОД ЗАКАЗ

В наличии: 94 шт.

2014 5: 94 шт

Технические характеристики

ШР28ПК7НШ9 ВИЛКИ

ШР28ПК7НШ9 — это вилка (штыревой соединитель) цилиндрической серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Это приборная вилка с прямым патрубком и гайкой для неэкранированного кабеля, условный размер корпуса — 28, количество контактов — 7 (сочетание 9). Максимальное рабочее напряжение — 850 В (постоянный ток), частота до 3 МГц, материал корпуса — алюминиевый сплав, изолятор — карболит. Сопротивление контактов не превышает 2,5–0,15 мОм в зависимости от диаметра (1,5–9 мм), сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель выдерживает температуру от -60 до +60°C (смена до +110°C), вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с². Минимальная наработка — 5000 часов, число сочленений-расчленений — не менее 500, срок хранения — 15 лет.

Конструкция и применение

Расшифровка: ШР — тип, 28 — размер, ПК — прямой патрубок приборной части, 7НШ9 — 7 штыревых контактов нормальных габаритов, сочетание 9. Используется для объемного монтажа на блоках в электро- и контрольно-измерительных приборах.

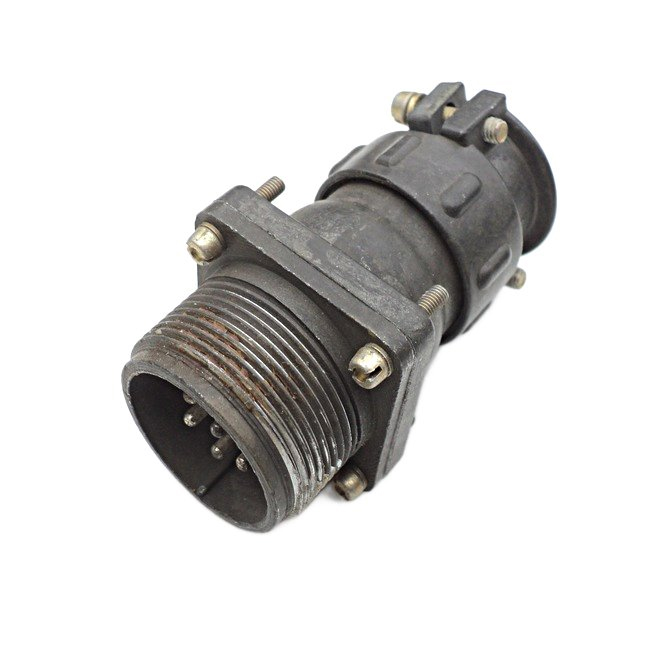

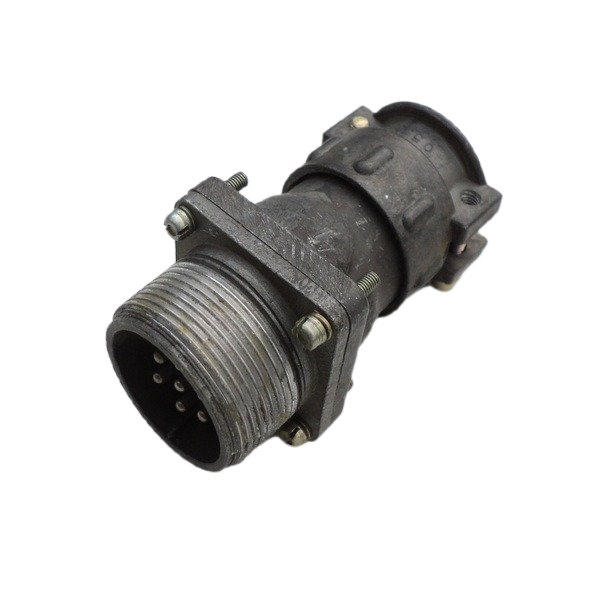

Изображение показывает типичную вилку ШР28ПК7НШ9 с резьбовым соединением и штыревыми контактами.

Описание

Назначение

ШР28ПК7НШ9 представляет собой вилку (штыревой соединитель) цилиндрической серии ШР, предназначенную для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации электрических цепей при объемном монтаже на блоках в электро- и контрольно-измерительных приборах.

Вилка выполнена с прямым патрубком и гайкой для неэкранированного кабеля. Условный размер корпуса составляет 28, количество контактов — 7 (сочетание 9). Данный соединитель относится к приборной части и служит для подключения ответной части с последующим соединением штыревых контактов.

Расшифровка обозначения

Маркировка ШР28ПК7НШ9 содержит полную информацию о конструкции изделия:

ШР — тип соединителя;
28 — условный размер корпуса;
ПК — прямой патрубок приборной части;
7НШ9 — 7 штыревых контактов нормальных габаритов, сочетание 9.

Технические характеристики

Корпус вилки изготовлен из алюминиевого сплава, изолятор — из карболита. Максимальное рабочее напряжение составляет 850 В постоянного тока при частоте до 3 МГц. Сопротивление контактов не превышает 2,5–0,15 мОм в зависимости от диаметра контактирующей поверхности от 1,5 до 9 мм. Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель рассчитан на работу в жестких условиях. Вилка выдерживает температуру от минус 60 до плюс 60 градусов Цельсия, а при кратковременной смене — до плюс 110 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с², ударам до 5000 м/с² и линейному ускорению 2000 м/с².

Минимальная наработка составляет 5000 часов. Число сочленений-расчленений — не менее 500 циклов. Срок хранения изделия — 15 лет.

Конструкция и применение

Конструкция предусматривает резьбовое соединение с ответной частью, что обеспечивает надежную фиксацию и стабильный электрический контакт. Штыревые контакты нормальных габаритов обеспечивают коммутацию цепей в составе блоков и приборов.

Вилка ШР28ПК7НШ9 востребована в радиоэлектронной и радиотехнической промышленности, а также в контрольно-измерительной аппаратуре. Типичное изображение показывает вилку с резьбовым соединением и штыревыми контактами, соответствующими описанной конфигурации. Применение изделия в объемном монтаже позволяет формировать разъемные электрические соединения с высокими требованиями к надежности и долговечности.

Комплектация и хранение

Вилка поставляется в индивидуальной упаковке. В комплект входит собственно соединитель без ответной части и без кабеля. Срок хранения при соблюдении условий эксплуатации составляет 15 лет, что подтверждает высокую стойкость материалов корпуса и изолятора к внешним воздействиям.
