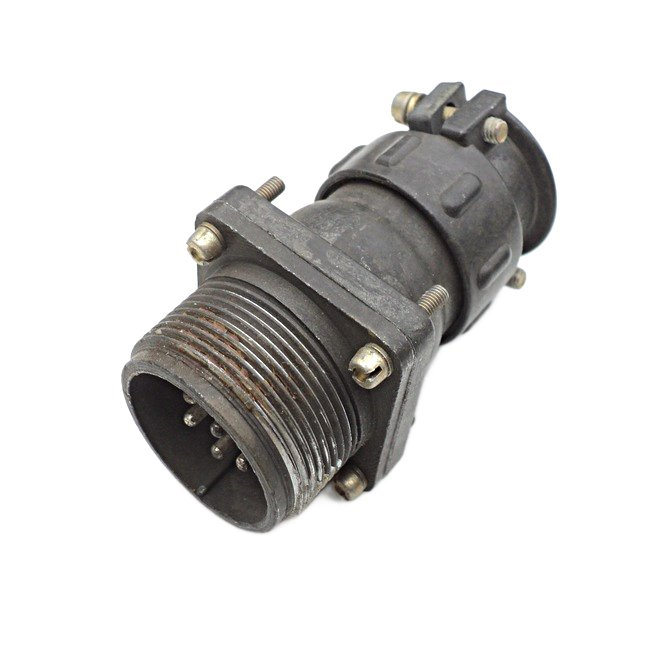

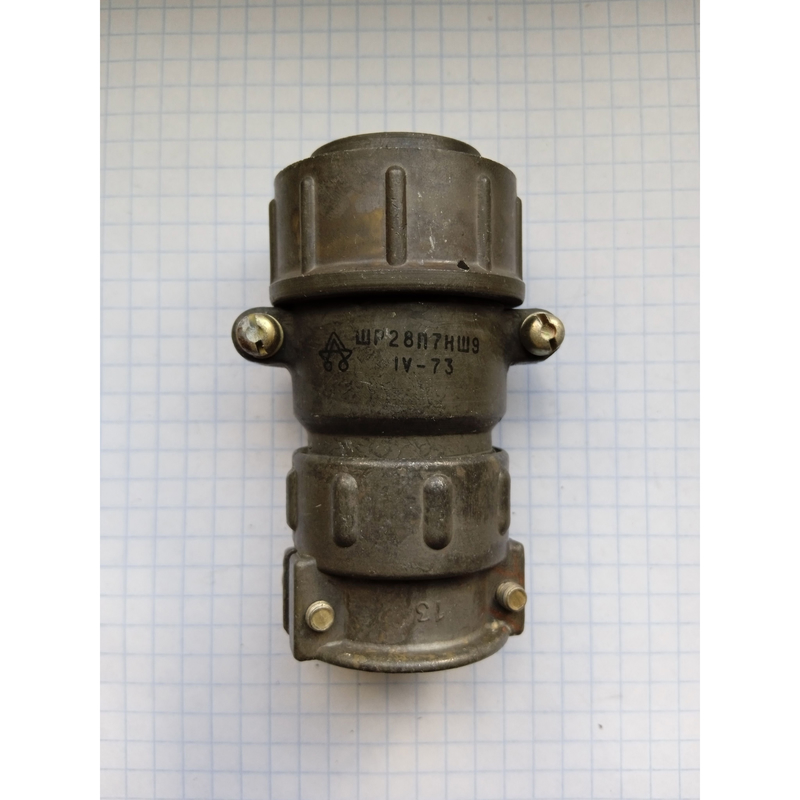

ШР28ПК7НШ9-К — это приборная вилка цилиндрического электрического соединителя серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она негерметичная, с одношпоночной поляризацией и резьбовым соединением, подходит для внутреннего монтажа в климатическом исполнении УХЛ (умеренный и холодный климат) по ГОСТ 15150-69.

Расшифровка обозначения

• ШР — тип соединителя (вилка/розетка).

• 28 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 7НШ9 — 7 контактов диаметром 2,5 мм, покрытие никелем, материал корпуса — пластмасса (индекс "К" может указывать на модификацию или комплект).

Технические характеристики

Соединители серии ШР рассчитаны на ток до 35 А на контакт (общий до 175 А), напряжение до 850 В (амплитудное), частоту до 3 МГц. Сопротивление контакта не более 1 мОм, изоляции — не менее 5000 МОм. Рабочая температура от -60 до +60 °C (с перегревом контактов до +110 °C), вибрация до 5000 Гц и 30 g, ресурс — 500 сочленений-расчленений и 1000 часов наработки.

Применение

Используется во внутренних цепях аппаратуры, допускается наружное применение при защите от дождя, пыли и солнца. Вилка блочная, монтируется без или с патрубком для кабеля.
