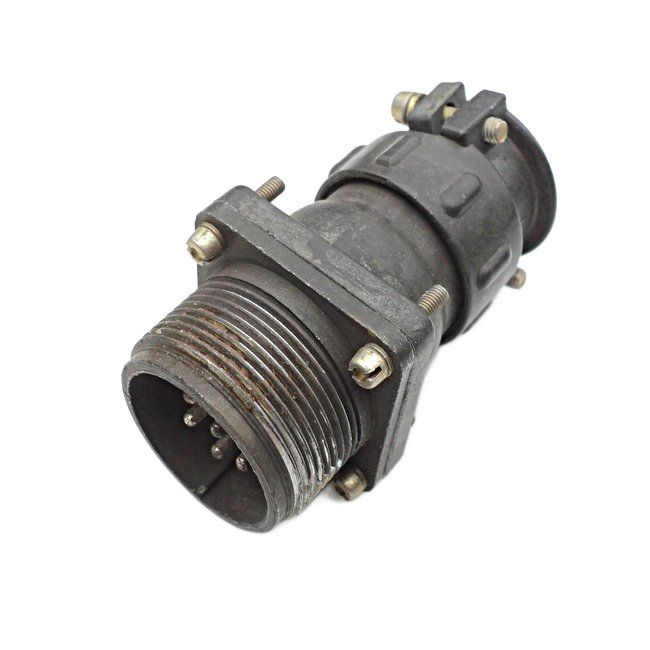

ШР28ПК7НШ9 — это приборная вилка разъёма серии ШР, которая используется для надёжного электрического соединения в различных устройствах. Она предназначена для работы в негерметичных условиях и климатическом исполнении УХЛ.

Расшифровка обозначения

Обозначение ШР28ПК7НШ9 расшифровывается следующим образом: ШР — тип соединителя, 28 — условный размер корпуса, ПК — конструктивное исполнение приборной части с прямым патрубком, 7 — количество контактов, НШ — покрытие контактов никелем и вид гайки (для неэкранированного кабеля), 9 — диаметр контактов 2,5 мм.

Технические характеристики

Разъём имеет 7 контактов диаметром 2,5 мм с сопротивлением контакта не более 1 мОм и максимальной токовой нагрузкой на контакт до 35 А (общая — до 175 А). Он выдерживает амплитудное напряжение до 850 В, сопротивление изоляции не менее 5000 МОм, а также вибрацию (1-5000 Гц, до 300 м/с²) и удары (до 5000 м/с²).

Применение

Такие вилки применяются в блочных (приборных) установках для соединения с кабельными розетками, обеспечивая до 500 циклов сочленений-расчленений и наработку не менее 1000 часов. Корпус выполнен из пластмассы, сочленение резьбовое с одношпоночной поляризацией.
