Назначение соединителя ШР28ПК7НШ7

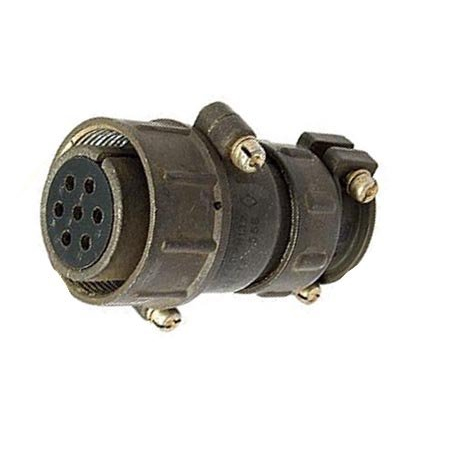

ШР28ПК7НШ7 представляет собой блочную вилку цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для соединения электрических цепей в промышленных и приборных системах. Это негерметичный соединитель с корпусом условного размера 28 мм, подходящий для работы с неэкранированными кабелями или проводами.

Вилка применяется там, где требуется надёжное разъёмное соединение при монтаже проводами, без экранирования. Конструкция рассчитана на эксплуатацию в составе электро- и радиооборудования, в том числе контрольно-измерительных приборов.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР28ПК7НШ7 содержит полную информацию о конструкции изделия:

• ШР — тип соединителя, цилиндрический низкочастотный.
• 28 — габарит корпуса.
• ПК — конструктивное исполнение: приборная (блочная) вилка с прямым патрубком.
• 7 — количество контактов, семь штук диаметром 1,5 мм.
• Н — покрытие контактов никелем; при отсутствии этой буквы покрытие было бы серебряным.
• Ш — исполнение для климатики УХЛ, то есть для умеренного и холодного климата.
• 7 — дополнительный индекс модификации.

Таким образом, это блочная вилка с прямым патрубком на семь контактов, предназначенная для работы в условиях умеренного и холодного климата. Исполнение негерметичное, что определяет область применения: закрытые помещения и приборные отсеки, где нет прямого воздействия влаги и агрессивных сред.

Технические характеристики

Соединители серии ШР28, включая ШР28ПК7НШ7, рассчитаны на постоянный и переменный ток частотой до 3 МГц при амплитудном напряжении до 850 В. Подтверждённые параметры приведены ниже:

• Количество контактов: 7 (диаметр 1,5 мм).
• Сопротивление контакта: не более 2,5 мОм.
• Ток на контакт: не более 20 А.
• Общая токовая нагрузка: не более 70 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая среда: негерметичная, климатика УХЛ.

Совокупность этих параметров обеспечивает стабильное соединение цепей как при малых сигнальных токах, так и при значительных токовых нагрузках, распределённых по семи контактам.

Применение

Вилка ШР28ПК7НШ7 часто используется в электро- и радиооборудовании советского и российского производства, например на предприятиях типа «Элекон», для надёжного подключения в контрольно-измерительных приборах. Такие разъёмы применяются в промышленной электронике для монтажа с проводами, обеспечивая прочное соединение без экранирования.

Типовые сценарии применения включают подключение блоков и модулей приборов, коммутацию цепей питания и сигнальных линий в промышленных и приборных системах. Благодаря климатическому исполнению УХЛ вилка пригодна для работы в умеренном и холодном климате в составе закрытого оборудования.

Комплектация и условия эксплуатации

Изделие поставляется как блочная вилка серии ШР28 с семью контактами и никелевым покрытием контактных элементов. Монтаж выполняется с проводами или неэкранированными кабелями. При подключении следует учитывать ограничения по току на контакт и суммарной токовой нагрузке, а также негерметичное исполнение корпуса, которое не допускает эксплуатации в условиях прямого воздействия влаги.

Для сохранения заявленных характеристик сопротивления контакта и сопротивления изоляции необходимо содержать контактные поверхности в чистоте и не превышать указанные токовые и частотные пределы. При соблюдении этих условий соединитель обеспечивает надёжное разъёмное соединение электрических цепей на протяжении всего срока службы оборудования.
