Назначение соединителя ШР28ПК7НШ7-К

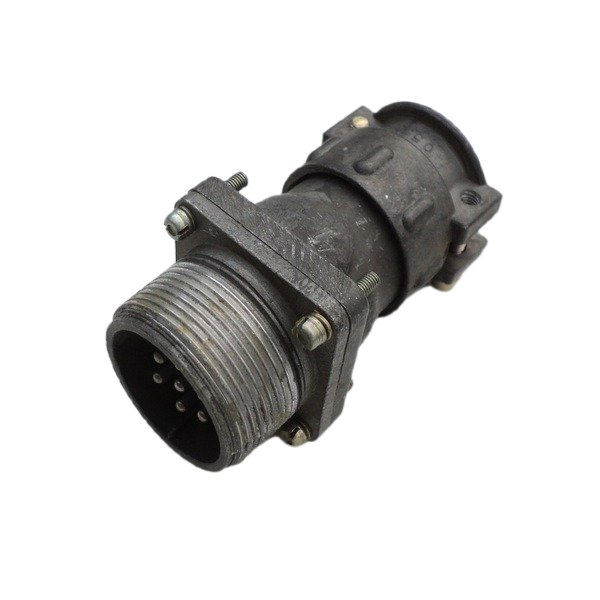

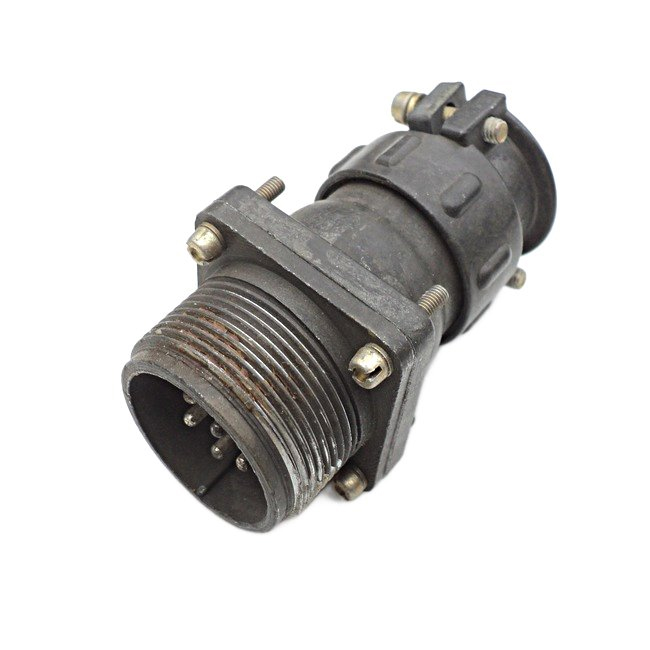

ШР28ПК7НШ7-К представляет собой кабельную вилку — приборную часть разъёма с прямым патрубком. Изделие относится к серии цилиндрических соединителей ШР негерметичного типа и выпускалось в 2015 году. Вилка предназначена для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Соединитель применяется в цепях постоянного и переменного тока с рабочими частотами до 3 мегагерц. Допускается эксплуатация как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги со стороны потребителя. Конструкция рассчитана на работу в составе вибронагруженных систем.

Основные технические характеристики

Вилка построена на базе корпуса условного размера 28 и оснащена семью контактами диаметром 1,5 миллиметра. Ниже приведены подтверждённые параметры изделия.

• Условный размер корпуса: 28
• Количество контактов: 7, диаметр каждого контакта 1,5 миллиметра
• Покрытие контактов: никель
• Материал корпуса: пластмасса
• Максимальный ток на один контакт: 20 ампер
• Общая токовая нагрузка: до 70 ампер
• Максимальное напряжение: 850 вольт
• Сопротивление контактов: не более 2,5 миллиома
• Сопротивление изоляции: не менее 5000 мегаом
• Тип сочленения: резьбовое, с одношпоночной поляризацией
• Способ монтажа: пайка
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия, с перегревом контактов до плюс 110 градусов Цельсия
• Срок службы: 15 лет, наработка 1000 часов, 500 сочленений
• Вибрационные нагрузки: диапазон от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате
• Ударные нагрузки: одиночные до 5000 метров на секунду в квадрате, многократные до 350 метров на секунду в квадрате

Конструктивные особенности

Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и устойчивость к вибрационным воздействиям. Одношпоночная поляризация исключает неправильное соединение и гарантирует единственно верное взаимное положение контактов вилки и розетки. Прямой патрубок упрощает прокладку кабеля и монтаж в стеснённых условиях аппаратуры. Пайка контактов обеспечивает стабильное и низкоомное электрическое соединение.

Применение и условия эксплуатации

Соединитель востребован в радиотехнической и радиоэлектронной аппаратуре общего назначения, где требуется коммутация цепей с токами до 20 ампер на контакт. Климатическое исполнение УХЛ и рабочий диапазон температур допускают использование изделия в умеренном и холодном климате. При наружной установке потребитель обязан предусмотреть защиту от пыли и влаги, поскольку тип соединителя — негерметичный. Устойчивость к вибрации и ударам позволяет применять вилку в составе подвижных и вибронагруженных узлов.

Краткая сводка

ШР28ПК7НШ7-К — семиконтактная кабельная вилка серии ШР с никелевым покрытием контактов, пластмассовым корпусом и резьбовым сочленением. Артикул изделия — 51380, производитель — Элекон, год выпуска — 2015. Изделие рассчитано на напряжение до 850 вольт, суммарную токовую нагрузку до 70 ампер и срок службы 15 лет.
