Назначение и область применения

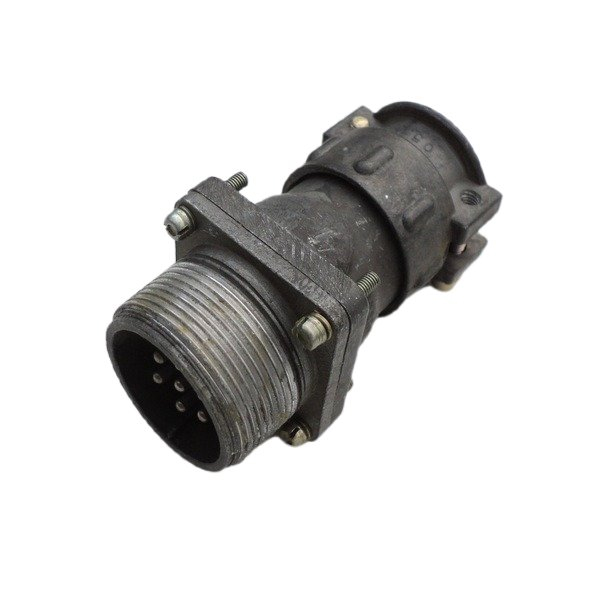

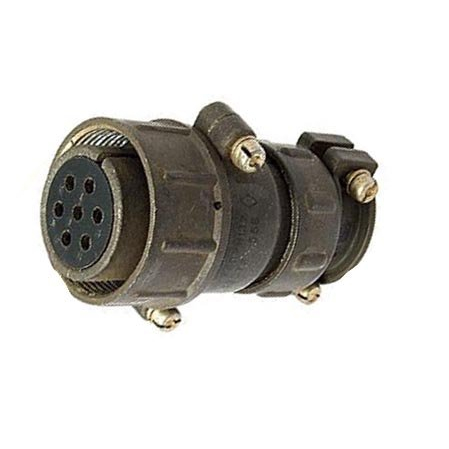

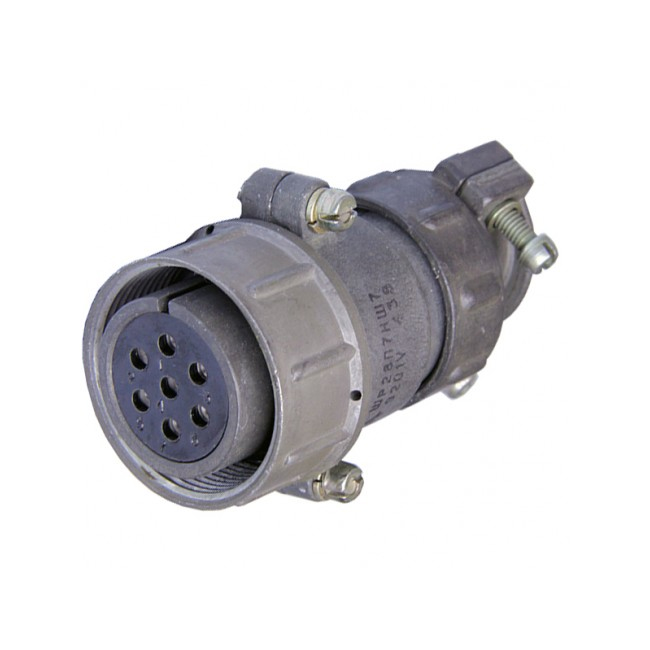

ШР28ПК7НШ7 представляет собой кабельную розетку негерметичного штепсельного разъема серии ШР, оснащённую семью контактами. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока с рабочей частотой до 3 МГц. Разъём обеспечивает надёжное разъёмное соединение проводников в составе электротехнического оборудования, контрольно-измерительных приборов, промышленных установок и аппаратуры общего назначения.

Конструкция рассчитана на эксплуатацию в условиях умеренных и повышенных механических нагрузок. Кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля позволяет выполнять аккуратный ввод кабеля и фиксацию жил с минимальными трудозатратами при монтаже. Изделие подходит для применения в стационарных и подвижных соединениях, где требуется периодическое размыкание электрических цепей.

Технические характеристики и конструктивные особенности

Разъём имеет условный размер корпуса 28, диаметр контактов 1,5 мм и проходной диаметр 33 мм. Максимальное рабочее напряжение достигает 850 В, при этом токовая нагрузка на один контакт составляет до 10 А, а в кратковременном режиме допускается увеличение тока до 20 А. Сопротивление контакта не превышает 0,0025 Ом, что обеспечивает малое падение напряжения в месте соединения. Сопротивление изоляции составляет не менее 5000 МОм, гарантируя надёжное разделение токоведущих цепей.

Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды от минус 60 до плюс 60 градусов Цельсия. При этом учитывается возможный перегрев контактов до плюс 110 градусов Цельсия. Конструкция выдерживает вибрационные нагрузки с частотой до 5000 Гц при ускорении 300 метров на секунду в квадрате, механические удары многократного действия с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате.

Минимальная наработка изделия составляет 1000 часов. Срок сохраняемости заявлен на уровне 15 лет. Допустимое количество циклов соединения и рассоединения достигает 500, что подтверждает высокую износостойкость контактной группы и резьбовых элементов.

Совместимость и монтаж

Кабельная розетка рассчитана на подключение неэкранированного кабеля с сечением жил до 1,93 квадратного миллиметра. Прямой патрубок упрощает прокладку кабеля и обеспечивает удобный доступ к контактным выводам при пайке или обжиме. Наличие гайки для неэкранированного кабеля гарантирует надёжную фиксацию оболочки и предотвращает выдёргивание проводников из контактной зоны.

Изделие совместимо с ответными частями разъёмов серии ШР, имеющими аналогичный условный размер корпуса и сочетание контактов. При подборе ответной вилки или розетки следует учитывать комбинацию контактов, обозначенную в маркировке цифрой 7, а также тип соединителя и конструктивное исполнение корпуса.

Расшифровка маркировки

Обозначение ШР28ПК7НШ7 содержит полную информацию о конструктивных параметрах изделия:

• ШР — тип соединителя: штепсельный разъём негерметичного исполнения;
• 28 — условный размер корпуса;
• П — кабельная часть с прямым патрубком;
• 7 — количество контактов;
• Н — наличие гайки для неэкранированного кабеля;
• Ш — розетка;
• 7 — сочетание контактов.

Такая система маркировки позволяет однозначно идентифицировать изделие при заказе, подборе аналогов и комплектовании парка соединителей на производстве или в ремонтной базе.

Эксплуатационные преимущества

Благодаря сочетанию электрических параметров и механической прочности ШР28ПК7НШ7 может применяться в аппаратуре, работающей в условиях вибрации, перепадов температур и повышенных требований к стабильности электрического контакта. Низкое переходное сопротивление контактов способствует снижению нагрева в точке соединения и уменьшению потерь энергии.

Высокое сопротивление изоляции минимизирует токи утечки и повышает безопасность эксплуатации оборудования. Ресурс в 500 циклов коммутации достаточен для большинства задач технического обслуживания и периодической перенастройки аппаратуры.

Изделие изготавливается в соответствии с техническими требованиями, принятыми для соединителей серии ШР, что подтверждается указанными производителем характеристиками наработки, сохраняемости и стойкости к внешним воздействующим факторам.
