Назначение

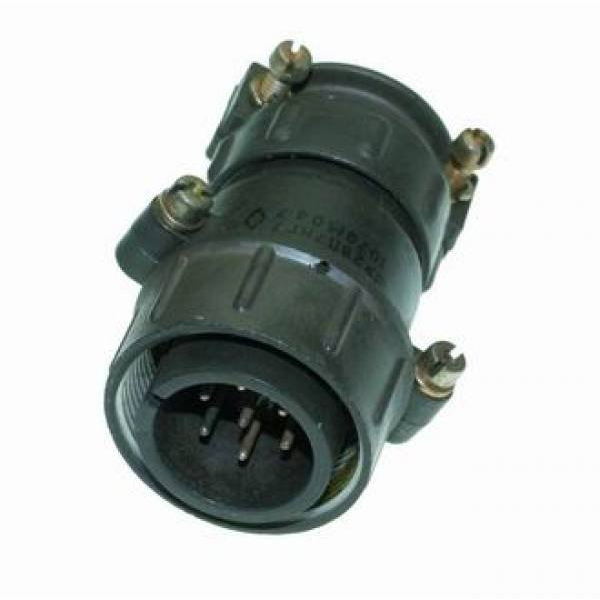

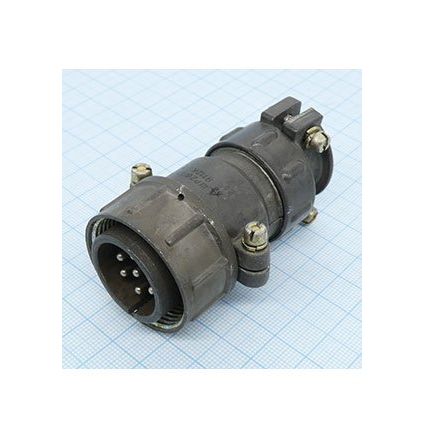

ШР28ПК7НГ9-К — розетка блочная (приборная) производства завода «Элекон». Изделие относится к серии цилиндрических соединителей ШР общего промышленного назначения. Артикул товара — 51377, категория — ШР28. В карточке товара указан год 2015.

Розетка предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такое исполнение применяется для электрического соединения в промышленных системах, где требуется цилиндрический разъём с несколькими контактами.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов: 7.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро или никель.
• Сопротивление контакта: не более 1 мОм.
• Рабочий ток на контакт: до 35 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Конструктивные особенности

Розетка выполнена с прямым патрубком (ПК) для неэкранированного кабеля (Н). Исполнение негерметичное, соединение резьбовое. Корпус изготовлен из пластмассы (М), поляризация одношпоночная. Монтаж выполняется объёмной пайкой.

• Климатическое исполнение: УХЛ.
• Количество сочленений-расчленений: 500.
• Наработка: не менее 1000 часов.

Условия эксплуатации

• Синусоидальная вибрация: диапазон 1–5000 Гц, ускорение до 300 м/с².
• Механические удары: до 5000 м/с², одиночные.
• Температурный диапазон: от -60 до +60 °C.

Изделие является негерметичным. Его можно применять при наружном монтаже только при защите от влаги и пыли.

Применение

Розетка ШР28ПК7НГ9-К применяется в промышленных электрических системах для соединения цепей постоянного и переменного тока. Она подходит для случаев, где нужен блочный приборный соединитель с 7 контактами диаметром 2,5 мм, рабочим током до 35 А на контакт и резьбовым сочленением.

При выборе учитывают негерметичное исполнение, пластмассовый корпус, одношпоночную поляризацию и объёмный монтаж пайкой. При эксплуатации необходимо принимать во внимание температурный диапазон от -60 до +60 °C, вибрационные и ударные нагрузки, а также необходимость защиты от влаги и пыли при наружном монтаже.

Краткие сведения

• Название: ШР28ПК7НГ9-К РОЗЕТКИ Элекон.
• Артикул: 51377.
• Производитель: Элекон.
• Категория: ШР28.
• Год в карточке товара: 2015.
