Назначение изделия

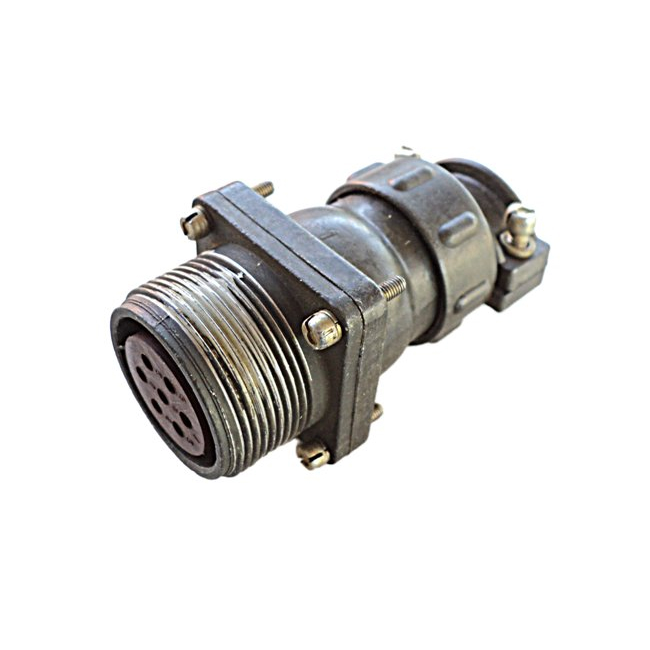

ШР28ПК7НГ9 — это блочная приборная розетка цилиндрического низкочастотного соединителя серии ШР с резьбовым сочленением. Изделие предназначено для соединения и разъединения электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока при напряжении до 850 В (амплитудное значение).

Розетка применяется в электро- и радиоаппаратуре, контрольно-измерительных приборах, а также в других устройствах, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения. Конструкция с кожухом обеспечивает механическую защиту контактной группы и удобство монтажа на приборной панели.

Расшифровка обозначения

Маркировка ШР28ПК7НГ9 содержит полную информацию о конструкции и материалах изделия:

• ШР — тип соединителя (цилиндрический низкочастотный);
• 28 — условный размер корпуса, 28 мм;
• ПК — приборная розетка с прямым патрубком;
• 7 — число контактов;
• Н — покрытие контактов — никель;
• Г — гнездо (розетка);
• 9 — сочетание диаметров контактов.

Конструктивные особенности

Условный размер корпуса составляет 28 мм. Розетка выполнена с прямым патрубком (ПК), что упрощает подключение кабеля и фиксацию жгута. Контактная группа включает 7 контактов диаметром 2,5 мм (сочетание 9). Покрытие контактов — никель (Н), материал корпуса — металл, изолятор — карболит.

Тип исполнения — негерметичный, климатическое исполнение УХЛ. Изделие относится к блочным розеткам с кожухом, что подтверждается кратким описанием из каталога. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и устойчивость к вибрационным нагрузкам.

Технические характеристики

Изделие рассчитано на эксплуатацию в широком диапазоне условий. Ниже приведены подтверждённые параметры:

• рабочая температура: от минус 60 до плюс 60 °С (смена до плюс 110 °С);
• вибрация: 1–5000 Гц с ускорением до 300 м/с² (30g);
• удары: до 5000 м/с²;
• сопротивление изоляции: не менее 5000 МОм;
• ресурс: 500 сочленений;
• наработка: 1000 часов.

Указанные параметры подтверждают пригодность розетки для применения в аппаратуре, работающей в жёстких условиях эксплуатации, включая воздействие вибрации и ударных нагрузок.

Применение и приёмка

Розетка ШР28ПК7НГ9 применяется в составе электрических соединителей серии ШР для коммутации цепей в электро- и радиоаппаратуре, контрольно-измерительных приборах и других технических устройствах. Благодаря металлическому корпусу, карболитовому изолятору и никелевому покрытию контактов изделие обеспечивает стабильное электрическое соединение при многократном сочленении.

Приёмка изделия — «5», что соответствует категории приёмки, установленной для данной продукции. Годы выпуска: 74–88. Артикул товара — 41236, категория — ШР28.

Комплектация и условия эксплуатации

Изделие поставляется в виде блочной приборной розетки с кожухом. Монтаж осуществляется с использованием прямого патрубка, предназначенного для подключения кабеля. При эксплуатации необходимо соблюдать предельные значения напряжения до 850 В (амплитудное значение) и учитывать климатическое исполнение УХЛ.

Для сохранения заявленных характеристик рекомендуется эксплуатировать розетку в пределах указанного температурного диапазона и избегать воздействия нагрузок, превышающих подтверждённые значения вибрации и ударов. Ресурс в 500 сочленений и наработка 1000 часов определяют область применения изделия в составе обслуживаемой и стационарной аппаратуры.
