ШР28ПК7НГ9: назначение и особенности промышленного разъёма

ШР28ПК7НГ9 — круглый электрический соединитель серии ШР, предназначенный для надёжного подключения цепей питания, управления и передачи сигналов в промышленном оборудовании. Такие разъёмы применяются там, где особенно важны механическая прочность, стабильный контакт и устойчивость соединения при регулярной эксплуатации.

Конструкция ШР28ПК7НГ9

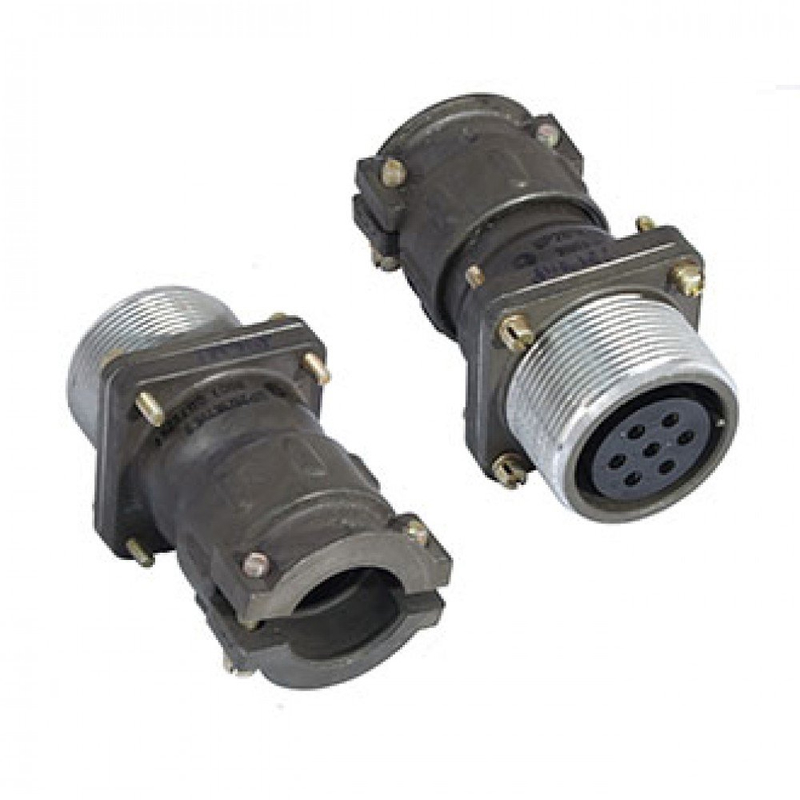

Разъём ШР28ПК7НГ9 относится к многоконтактным цилиндрическим соединителям. Его конструкция обычно включает корпус, контактную часть, элементы фиксации и кабельный ввод. Резьбовое соединение помогает прочно закреплять вилку и розетку, снижая риск случайного размыкания при вибрациях, перемещении кабеля или работе механизмов.

Маркировка изделия несёт техническую информацию о серии, типоразмере корпуса, исполнении контактной группы и конструктивных особенностях. При подборе важно сопоставлять обозначение с технической документацией конкретного исполнения, поскольку совместимость определяется не только внешним диаметром, но и расположением контактов, ключеванием, типом монтажа и параметрами электрической цепи.

Где применяется разъём

ШР28ПК7НГ9 может использоваться в составе систем, которым требуется разъёмное многоконтактное подключение:

• промышленной автоматики и шкафов управления;

• станочного и производственного оборудования;

• измерительных комплексов и контрольно-испытательной аппаратуры;

• электроприводов, насосных и вентиляционных систем;

• транспортной, специальной и приборной техники;

• кабельных сборок для силовых и сигнальных цепей.

Круглая форма корпуса удобна для размещения на панелях и корпусах оборудования. Она также позволяет организовать компактный ввод кабеля и обеспечить понятное, повторяемое подключение при сервисном обслуживании.

Преимущества серии ШР

Соединители серии ШР востребованы в технических системах благодаря сочетанию практичных характеристик:

• высокая механическая надёжность корпуса;

• устойчивое соединение за счёт резьбовой фиксации;

• возможность многоконтактного подключения в одном интерфейсе;

• удобство монтажа на кабель или панель;

• применимость для сигналов управления, измерительных линий и питания;

• ремонтопригодность и удобство замены при обслуживании оборудования.

Надёжность контактного соединения особенно важна в системах, где кратковременное нарушение цепи способно привести к остановке процесса, ошибке датчиков или некорректной работе исполнительных устройств. Поэтому при установке разъёма необходимо соблюдать требования к разделке кабеля, пайке или обжиму контактов, изоляции и механической разгрузке проводов.

Как подобрать совместимое исполнение

При работе с ШР28ПК7НГ9 следует заранее проверить несколько параметров:

• точное обозначение разъёма и ответной части;

• число контактов и схему их расположения;

• тип контактов — штыревые или гнездовые;

• способ монтажа: кабельный, приборный или панельный;

• допустимые электрические нагрузки для конкретной контактной группы;

• диаметр кабеля и конструкцию ввода;

• условия эксплуатации: вибрация, пыль, влажность, температура и воздействие масел.

Даже похожие по внешнему виду разъёмы могут не состыковываться из-за различий в ключевании, расположении контактов или конструктивном исполнении. Для исключения ошибок рекомендуется сверять маркировку с паспортом оборудования и чертежом соединителя.

Монтаж и эксплуатация

Перед подключением ШР28ПК7НГ9 необходимо отключить питание оборудования и проверить соответствие распиновки электрической схеме. Провода следует подключать аккуратно, не допуская повреждения изоляции, чрезмерного натяжения и замыканий между контактами. После сборки важно убедиться, что соединитель полностью состыкован и зафиксирован резьбовой частью.

Регулярный осмотр помогает поддерживать стабильную работу соединения. В ходе обслуживания проверяют состояние контактов, отсутствие окисления, целостность корпуса, надёжность крепежа и отсутствие повреждений кабеля. При обнаружении следов перегрева, деформации или ослабления фиксации разъём следует проверить и при необходимости заменить.

ШР28ПК7НГ9 представляет собой практичное решение для организации прочных и удобных многоконтактных соединений в промышленной технике. Корректный подбор ответной части, соблюдение схемы подключения и качественный монтаж позволяют обеспечить длительную и безопасную эксплуатацию электрического оборудования.
