Назначение соединителя ШР28ПК7НГ7

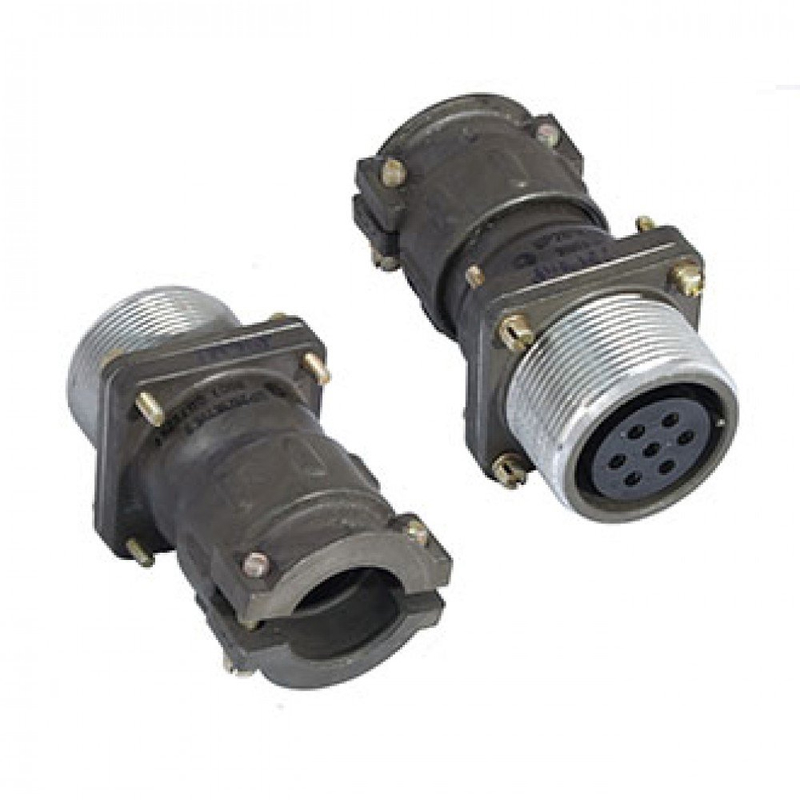

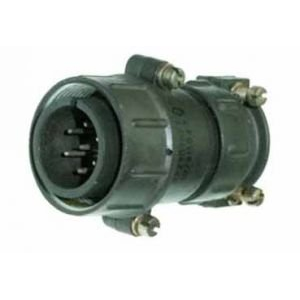

ШР28ПК7НГ7 — это розетка блочного (приборного) типа из серии низкочастотных цилиндрических соединителей ШР российского производства. Изделие предназначено для надежного соединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется там, где требуется быстрое и многократное сочленение кабеля с блоком, панелью или прибором, а также стабильная передача сигнала и питания в условиях промышленной эксплуатации.

Артикул изделия — 51374, категория — ШР28, производитель — Коннектор. Соединитель рассчитан на работу в цепях постоянного, переменного или импульсного тока и относится к классу низкочастотных соединителей.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР28ПК7НГ7 содержит полную информацию о конструкции изделия. Ниже приведена расшифровка по элементам обозначения.

• ШР — тип соединителя: цилиндрический, с резьбовым сочленением.
• 28 — условный размер корпуса.
• ПК — приборная часть с прямым патрубком.
• 7 — количество контактов.
• Н — исполнение для неэкранированного кабеля.
• Г — розетка (гнездо), то есть гнездовые контакты.
• 7 — сочетание контактов.

Розетка имеет 7 контактов диаметром 1,5 мм и прямой патрубок для неэкранированного кабеля. Корпус изделия металлический, изолятор выполнен из карболита, а покрытие контактов — никелевое. Поляризация одношпоночная, корпус негерметичный, климатическое исполнение — УХЛ.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждены для работы в составе электро- и радиоаппаратуры. Основные значения приведены ниже.

• Рабочее напряжение — до 850 В (амплитудное значение).
• Частота — до 3 МГц.
• Рабочий ток — до 10 А на контакт и до 70 А общий.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Сечение подключаемых проводов — до 1,93 квадратного миллиметра.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.

Применение и условия эксплуатации

Соединитель используется для монтажа на блоках в промышленной аппаратуре, включая радиоэлектронное оборудование. Розетка устанавливается на приборной части, а ответная часть соединяется с ней резьбовым сочленением, что обеспечивает механическую фиксацию и защиту стыка от самопроизвольного разъединения.

Благодаря широкому диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия изделие пригодно для эксплуатации в составе аппаратуры климатического исполнения УХЛ. Негерметичное исполнение корпуса означает, что соединитель не предназначен для работы под водой или в условиях прямого воздействия влаги под давлением, однако он устойчив к штатным условиям промышленных объектов.

Одношпоночная поляризация исключает неправильную стыковку, а гнездовые контакты обеспечивают надежный электрический контакт при передаче питания и сигналов. Розетка рассчитана на подключение проводов сечением до 1,93 квадратного миллиметра и выдерживает до 500 циклов сочленений-расчленений, что делает её пригодной для оборудования, требующего периодического подключения и отключения.

Комплектация и область применения

ШР28ПК7НГ7 применяется в промышленной аппаратуре, радиоэлектронном оборудовании и приборах, где требуется цилиндрический низкочастотный соединитель с резьбовым сочленением. Изделие служит для соединения электрических цепей постоянного, переменного и импульсного тока с параметрами в пределах указанных значений.

Год сведений о товаре — 2015. Точные данные о комплектации, гарантии и сертификатах в предоставленной информации не указаны, поэтому их следует уточнять отдельно у поставщика. Все приведённые технические значения относятся именно к исполнению ШР28ПК7НГ7 и не могут автоматически переноситься на другие соединители серии ШР28.
