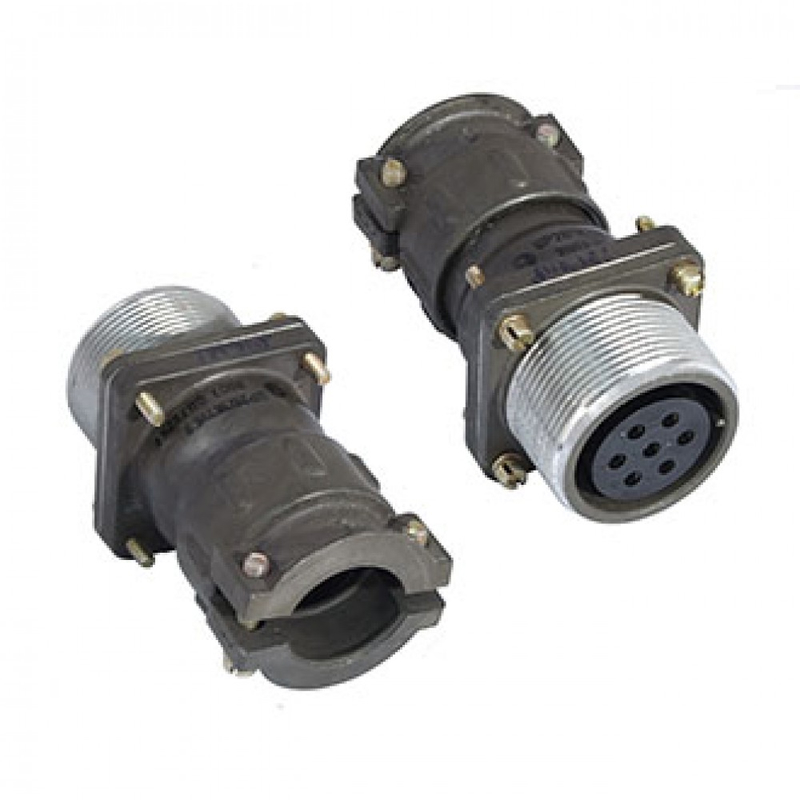

ШР28ПК7НГ7-К — это розетка приборная цилиндрического низкочастотного соединителя (2015 г.). Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре при внутренних работах (климатическое исполнение УХЛ2 по ГОСТ 15150-69). Допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

• Условный размер корпуса: 28 мм, конструктивное исполнение ПК (приборная часть с прямым патрубком).

• Количество контактов: 7 шт. диаметром 1,5 мм, вид гайки патрубка Н (для неэкранированного кабеля), покрытие контактов — никель.

• Рабочий ток на контакт: 10–20 А, общее напряжение: до 850 В (постоянный и переменный ток до 3 МГц).

• Сопротивление контактов: не более 2,5 мОм, изоляции: не менее 5000 МОм.

• Выдерживает вибрацию (1–5000 Гц), удары до 5000 м/с?, температурный диапазон от -60 до +60 °C.

• Метод монтажа: пайка, сочленение резьбовое с одношпоночной поляризацией, ресурс: 500 соединений-расчленений.
