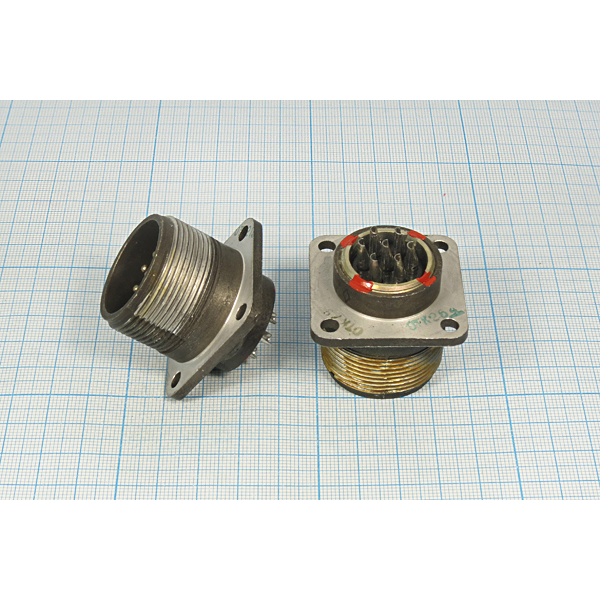

ШР28ПК7ЭШ9Н вилка

ШР28ПК7ЭШ9Н представляет собой приборную вилку из серии цилиндрических соединителей ШР. Эти соединители предназначены для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Технические характеристики :

• Тип соединителя : Негерметичный, низкочастотный.

• Климатическое исполнение : УХЛ2 по ГОСТ 15150-69.

• Условный размер корпуса : 28.

• Конструктивное исполнение : С прямым патрубком (ПК).

• Количество контактов : 7.

• Вид гайки патрубка : Экранированный кабель (Э).

• Вид контактов : вилка (Ш).

• Обозначение сочетания контактов : Условное число 9.

• Покрытие контактов : Серебро, никель.

• Метод монтажа : Пайка.

• Сочленение : Резьбовое, одношпоночная поляризация.

Применение :
Эти соединители используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они могут быть как приборными (блочными), так и кабельными.

Условия эксплуатации :
Работоспособны в температурном диапазоне от -60°C до +60°C. Допускается наружное применение при условии защиты от дождя, пыли и солнечного излучения.
