Назначение

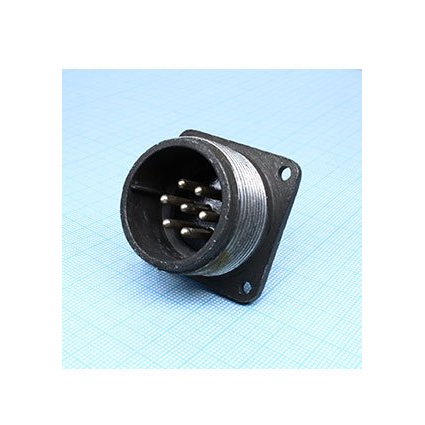

ШР28ПК7ЭШ9 — это вилка цилиндрического разъёма серии ШР с прямым патрубком. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре и кабельных магистралях. Разъём применяется там, где требуется надёжная коммутация при напряжении до 850 В (амплитудное значение) и частоте переменного тока до 3 МГц.

Вилка относится к приборной (блочной) части соединителя: она устанавливается на корпусе прибора, на блоке или на кабеле и сочленяется с ответной частью — розеткой соответствующего типоразмера.

Расшифровка обозначения

Маркировка ШР28ПК7ЭШ9 построена по принятой для серии ШР системе и несёт следующую информацию:

• ШР — тип соединителя, цилиндрический разъём серии ШР.
• 28 — условный размер корпуса, определяемый диаметром по внешнему кольцу.
• ПК — конструктив приборной части: с прямым патрубком.
• 7 — количество контактов в соединителе.
• Э — исполнение для экранированного кабеля.
• Ш — вилка, то есть приборная или блочная часть разъёма.
• 9 — сочетание контактов: 7 штук диаметром 2,5 мм.

Технические особенности

Электрические параметры

Максимальный рабочий ток составляет порядка 25 А, при этом допустимая токовая нагрузка на одиночный контакт достигает примерно 35 А. Контакты выполнены диаметром 2,5 мм с серебряным покрытием; переходное сопротивление контакта — не более 1 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и климатическое исполнение

Разъём негерметичный, приборного (блочного) типа, с прямым патрубком под экранированный кабель. Корпус, как правило, пластмассовый. Изделие рассчитано на климатическое исполнение, типично УХЛ, и допускает эксплуатацию в промышленных и аппаратных условиях.

Ресурс и надёжность

Заявленные показатели надёжности:

• количество сочленений‑расчленений — не менее 500;
• минимальная наработка — порядка 1000 часов;
• срок сохраняемости — не менее 15 лет.

Применение

Вилка ШР28ПК7ЭШ9 применяется для подключения кабельных магистралей к аппаратуре, приборам и блокам, где необходимо оперативное соединение и разъединение электрических цепей. Контакты вилки допускают подключение проводов соответствующего сечения, что позволяет использовать изделие как в силовых, так и в сигнальных цепях в пределах указанных электрических параметров. Исполнение под экранированный кабель делает разъём пригодным для линий, где требуется защита от помех.
