ШР28ПК7ЭШ9-К ВИЛКИ 2014г Элекон

Цена:

2350 ₽

В наличии: 52 шт.

Производитель: Элекон

Технические характеристики

ШР28ПК7ЭШ9-К — это блочная вилка производства завода «Элекон» (Казань), относящаяся к серии низкочастотных цилиндрических соединителей ШР общего назначения. Она предназначена для надежного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры, включая промышленное оборудование.

Соединитель имеет условный размер корпуса 28, 7 штыревых контактов диаметром 2,5 мм (сочетание 9), прямой патрубок (ПК) и экранированный кожух (ЭШ). Максимальное рабочее напряжение — 850 В, токовая нагрузка на контакт — до 35 А (общая — до 175 А), сопротивление контакта — не более 1 мОм. Сопротивление изоляции — не менее 5000 МОм, материал корпуса — металл, изолятора — карболит, покрытие контактов — серебро или никель.

Рабочая температура — от -60°C до +100°C (с учетом перегрева контактов до +110°C), подходит для климатики УХЛ, негерметичный тип. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с², не менее 500 сочленений-расчленений и наработку 1000 часов.

Вилка объемного монтажа с резьбовым соединением, метод пайки, габариты около 60,2×38×38 мм. Предназначена для приборной (блочной) установки с фиксацией кабеля через гайку экранированного кожуха.

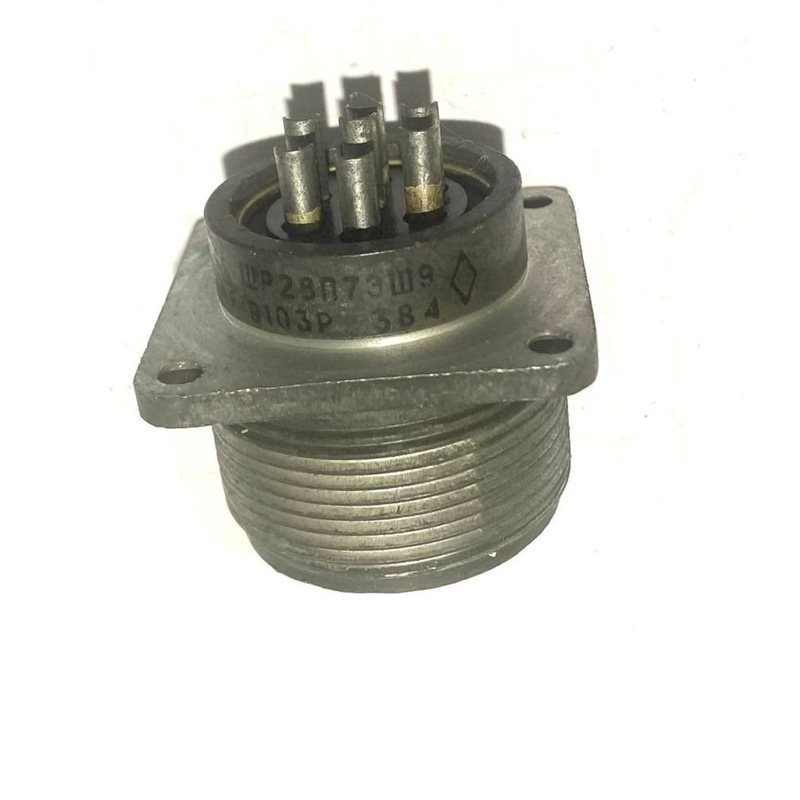

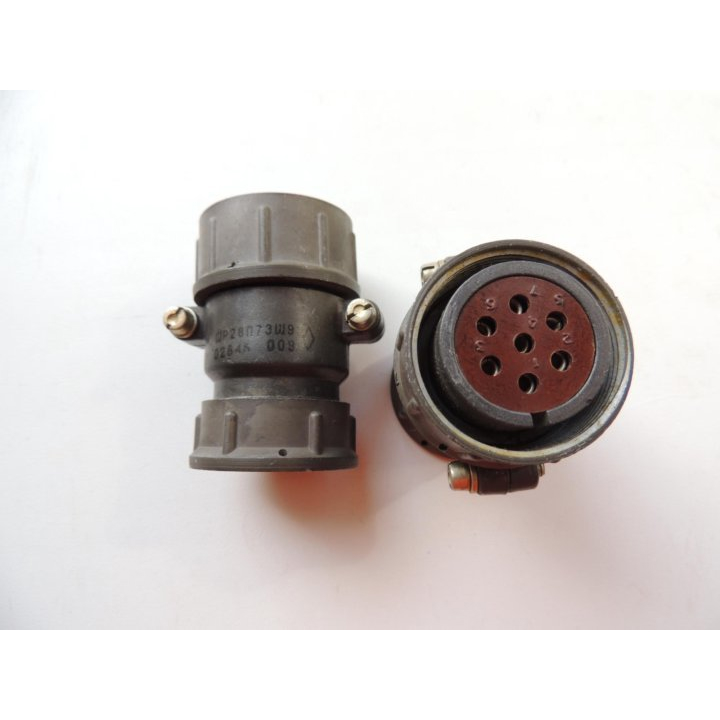

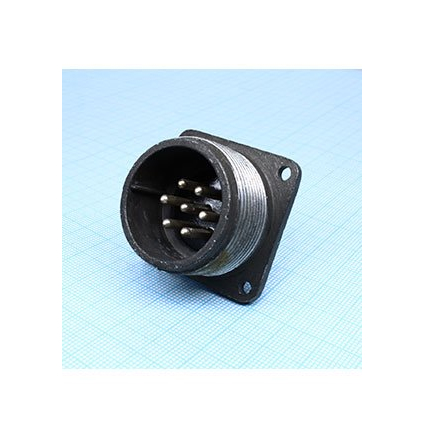

На изображении показан похожий разъем серии ШР28 — типичный промышленный цилиндрический соединитель с несколькими штыревыми контактами и монтажными элементами.

Описание

Назначение и область применения

ШР28ПК7ЭШ9-К — блочная вилка производства завода «Элекон» (Казань), входящая в серию низкочастотных цилиндрических соединителей ШР общего назначения. Изделие предназначено для надежного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры, а также промышленного оборудования.

Вилка применяется при приборной, то есть блочной, установке. Она рассчитана на объемный монтаж и резьбовое соединение с ответной частью, а кабель фиксируется через гайку экранированного кожуха.

Конструкция и особенности

Соединитель имеет условный размер корпуса 28. В нем установлены 7 штыревых контактов диаметром 2,5 мм; в обозначении указано сочетание 9. Конструкция включает прямой патрубок (ПК) и экранированный кожух (ЭШ). Корпус выполнен из металла, изолятор — из карболита, покрытие контактов — серебро или никель.

Тип изделия — блочная вилка объемного монтажа.
Количество штыревых контактов — 7.
Диаметр контакта — 2,5 мм.
Условный размер корпуса — 28.
Исполнение — прямой патрубок и экранированный кожух.
Способ подключения — пайка.
Соединение с ответной частью — резьбовое.

Габаритные размеры составляют около 60,2 на 38 на 38 мм. Изделие относится к негерметичному типу.

Электрические характеристики

Максимальное рабочее напряжение — 850 В.
Токовая нагрузка на контакт — до 35 А.
Суммарная токовая нагрузка — до 175 А.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции — не менее 5000 МОм.

Указанные параметры относятся к электрическим цепям радиоэлектронной и радиотехнической аппаратуры, а также промышленного оборудования.

Условия эксплуатации и стойкость

Рабочая температура составляет от минус 60 до плюс 100 градусов Цельсия; допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие подходит для климатического исполнения УХЛ и выполнено в негерметичном исполнении.

Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² и механические удары до 5000 м/с². Ресурс составляет не менее 500 сочленений-расчленений, наработка — 1000 часов.

Монтаж

Монтаж выполняется объемным способом с пайкой проводников. Вилка устанавливается в приборную (блочную) часть, а кабель фиксируется через гайку экранированного кожуха. Для соединения предусмотрено резьбовое сочленение с ответной частью.

Сведения о товаре

Артикул — 51393. Категория — ШР28. Производитель — «Элекон». В карточке товара указан год 2014.

Примечание к иллюстрации: на изображении показан похожий разъем серии ШР28 — типичный промышленный цилиндрический соединитель с несколькими штыревыми контактами и монтажными элементами.
